基于XE2000的VMware應用實踐

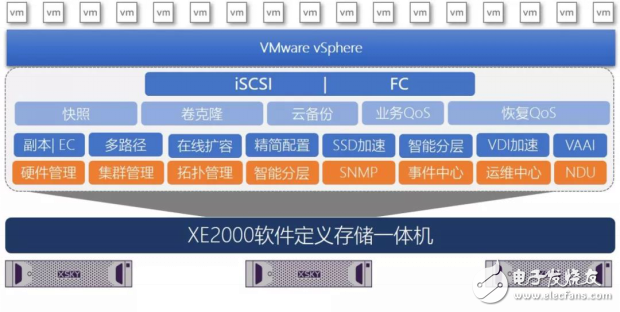

XE2000是XSKY全新開發的軟件定義存儲一體機，整合了塊和文件存儲功能，主要用于虛擬化和數據庫兩大應用場景。

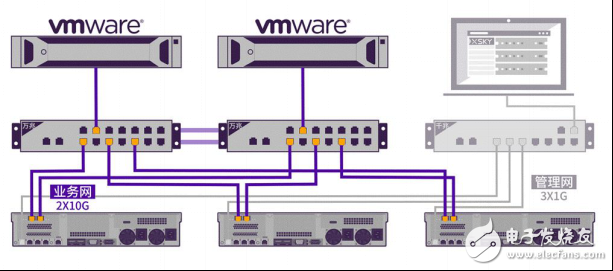

虛擬化場景下，存儲與虛擬化采用分離式部署架構，雙萬兆交換機堆疊冗余。管理網需要和辦公網通訊，用于集群管理，推薦千兆網絡。業務網用于塊和文件協議訪問，推薦萬兆網絡。

01VMware應用實踐

本文以VMware6.5為例進行講解（同時適用于VMare5.5/6.0/6.7）。

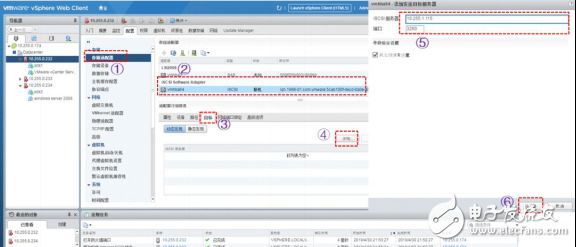

在XE2000創建完成塊存儲卷后，映射卷到VMware。登錄VMware vSphere Web Client界面，點擊【存儲適配器】->【iSCSI Software Adapter】->【目標】->【添加】->【虛擬IP組VIP】->【確定】完成添加一條路徑。

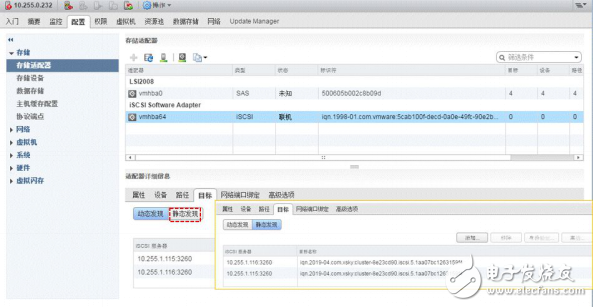

在【動態發現】里添加完2個VIP后，在【靜態發現】里會有存儲的target IQN出現。

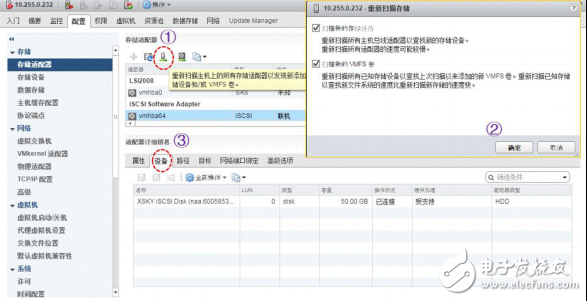

重新掃描存儲后，在【設備】里就會發現XSKY的存儲設備。

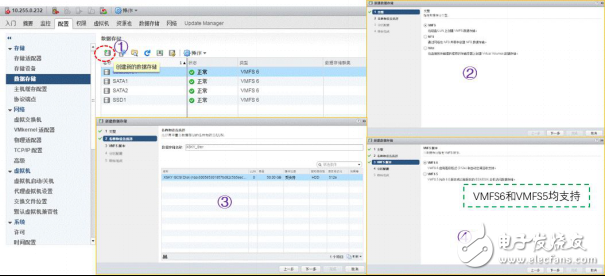

點擊【創建數據存儲】->選擇【VMFS】類型地接【下一步】->選擇存儲設備并命名數據存儲->選擇VMFS版本。

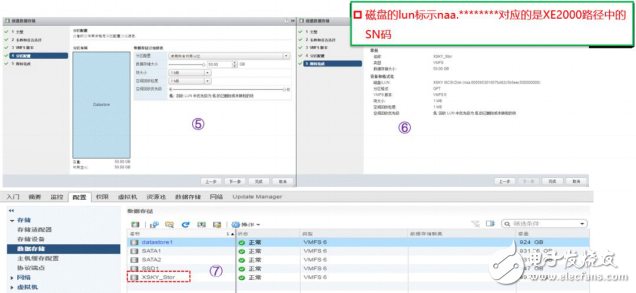

分區配置選擇默認設置，點擊【下一步】后確認信息無誤點擊【完成】成功添加數據存儲。

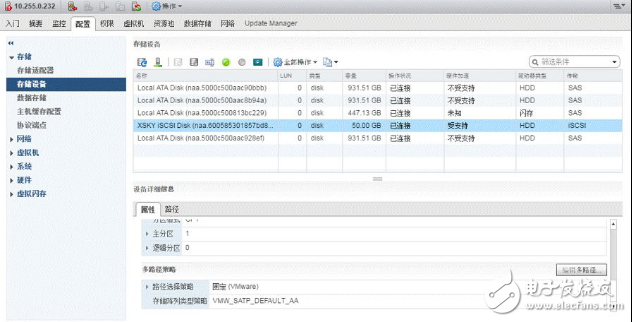

多路徑設置：在【存儲設備】里選擇XSKY存儲；在設備【屬性】中的多路徑策略中點擊【編輯多路徑】；選擇【循環】模式，點擊確定設置完成。

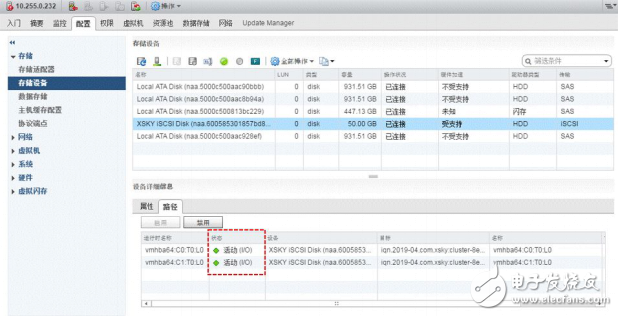

在設備【路徑】中檢查路徑的狀態，在所有路徑都是活動狀態時，表示設置成功。

VM的ATS是一個鏈路檢測機制，由于VMware在某些情況下ATS會誤判斷鏈路中斷而斷開與存儲連接，導致虛擬機無法使用，這里建議禁用VMware ATS信號檢測。

注意：這一行動不會禁用ATS Datastore鎖定機制。建議不要禁用ATS Datastore鎖定機制。

1、通過xshell工具登陸ESXI主機系統，執行以下cli命令禁用ATS信號檢測

#esxcli system settings advanced set -i 0 -o /VMFS3/UseATSForHBOnVMFS5

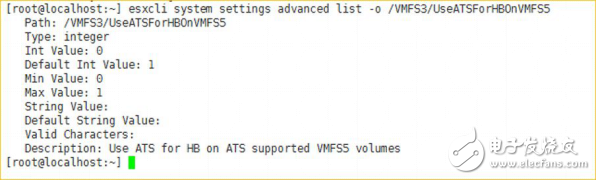

2、通過以下命令進行查詢結果：【Int Value: 0 表示已禁用ATS】

#esxcli system settings advanced list -o /VMFS3/UseATSForHBOnVMFS5

02VMware場景優化

在VMware場景下，XE2000進行了深度優化。XSKY目前不僅是VMware精英級技術聯盟合作伙伴，還獲得了VAAI認證。通過雙方的緊密合作，進一步增強了存儲系統性能、可管理性與可靠性。

云集成功能則幫助實現了跨云平臺的虛擬機統一監控，支持以虛擬化為粒度的IOPS、帶寬和延遲統計，展現了VM與VOL對應關系，精確定位熱點或故障資源，便于運維。

此外，還支持存儲鏈路高可用，以多路徑MPIO和虛擬IP漂移功能保證業務持續在線；支持企業級的iSCSI、FC功能；多級智能緩存，智能ByPass Write功能，提升整體虛擬化環境的I/O響應速度；從本地到異地到云端的全面數據保護解決方案，滿足VMware復雜數據保護需求。
