TI 公司的SN761633 是單片F(xiàn)M立體聲收音機接收器和發送器，頻率范圍從76 MHz 到108 MHz，廣泛用于手提媒體播放器 （PMP），MP3 播放器和個人導航設備。

　　本文介紹了SN761633的主要性能，功能方框圖以及應用電路圖。

　　The SN761633 is an FM radio receiver and transmitter IC for portable audio players.The circuit consists of a stereo FM radio receiver and FM transmitter， and is available in a small-outline package.

　　主要特性：

　　·Single-Chip FM Stereo Radio and Transmitter

　　·FM Stereo MPX ［Receive （Rx）， Transmit （Tx）］

　　·Frequency Range 76 MHz to 108 MHz （Rx， Tx）

　　·Low Supply Current

　　·Rx： 11.5 mA （VCC = 3 V， No RF Input）

　　·Tx： 13 mA （VCC = 3 V， No Audio Input，

　　·RTX = Open）

　　·32.768-kHz Crystal

　　·I2C Interface

　　·MPX Output for RDS （Rx）

　　·Seek Tuning （Rx）

　　·RFAGC （Rx）

　　·RF Auto-Power Control （Tx）

　　·Pilot Cancel （Rx）

　　·Sixth-Order 15-kHz LPF （Tx）

　　·Programmable De/Pre-Emphasis （50/75 μs）

　　·Pilot Out （Tx）

　　·General-Purpose External Input （Tx）

　　·High Power Selectable RF Output （Tx）

　　·–7/–3/1/4 dBm

　　·High Cut Control （HCC）， Stereo Noise Control （SNC） （Rx）

　　·Soft Mute （Rx）

　　·VCC = 2.5 V to 4 V

　　·40-Pin QFN Package

　　應用：

　　·手提媒體播放器

　　·MP3 播放器

　　·個人導航設備

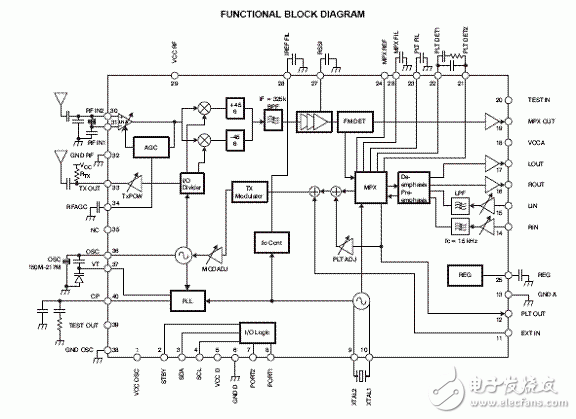

　　圖1SN761633方框圖

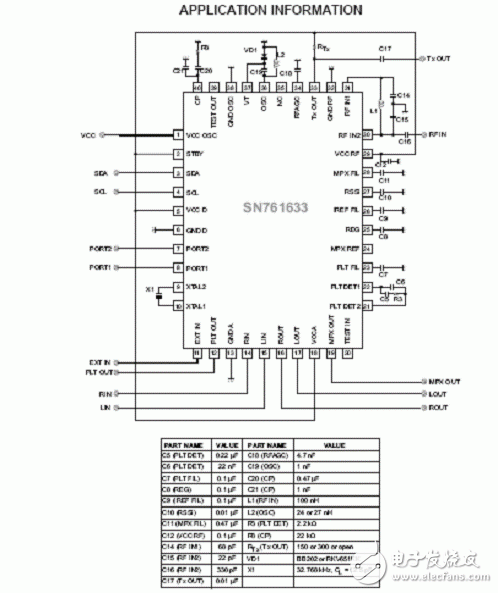

　　圖2 SN761633應用電路圖
