2019年，EUV光刻（EUVL）將達到一個重要的里程碑。經過多年的等待，先進光刻技術終于進入大批量生產。EUVL將率先用于7nm節點（IMEC N8或代工廠N7）邏輯后段（BEOL）的最關鍵金屬層和通孔。與此同時，研究中心正在探索未來技術節點的選擇，這些節點將逐步納入更多的EUVL印刷結構。在本文的第一部分，imec的干法蝕刻研發工程師Stefan Decoster比較了在N3及更先進技術節點下，不同的多重圖形化方案的優缺點。

與過去相比，研究人員現在已經將EUVL作為存儲器關鍵結構的圖形化工藝的一個選項，例如DRAM的柱體結構及STT-MRAM的MTJ。在本文的第二部分，IMEC的研發工程師Murat Pak提出了幾種STT-MRAM關鍵結構的圖形化方案。

在后段引入EUV多重顯影

今年，一些主要的代工廠將首次在其大批量生產線中使用EUVL來處理邏輯7nm（N7）芯片。它們將EUVL引入BEOL的最關鍵金屬層（local M0至M3），以及互連這些金屬層的過孔中。在這些層中，線和溝槽具有36-40nm量級的節距。溝槽與溝槽的隔斷相互垂直，以便在連續溝槽中產生隔斷。下一個技術節點N5會運用到28到32nm之間的金屬節距。

“2017年，我們已經證明這些32nm節距線可以在一次曝光中直接用EUVL進行圖形化，”Stefan Decoster補充道?！盎蛘?，可以使用混合選項，其中基于193i的SAQP與EUV block相結合?！?/p>

圖示采用193nm浸入式SAQP圖形化的32nm節距M2層，以及直接由EUV圖形化制作的隔斷。

從EUV單次顯影到EUVL多重顯影

同時，很明顯，EUVL單次曝光已經達到了32納米到30納米節距的極限。Stefan Decoster：“超過30nm節距，使用當前的EUVL技術（即0.33數值孔徑（NA））需要采用多重圖形化技術，進一步縮小尺寸。這些技術通常涉及將芯片圖案分成兩個或更多個更簡單的掩模，并且可以以不同的風格存在。EUV多重顯影將比原先想象的更早推出， 主要是由于存在隨機失效?！斑@些失效在極小的特征尺寸下開始變得更加明顯，并且限制了EUV單次曝光的實際分辨率。

IMEC N5技術節點的多重顯影方案

在實踐中，這意味著IMEC N5（或代工廠N3）技術節點具有21nm的金屬節距，這需要EUVL multi-patterning，例如SADP或LELE，當然，IMEC還提供了另外兩種方案，即193iSAQP，193i SAOP，仍然可以實現這些尺寸的線和溝槽。在成本，光刻質量和工藝流程的復雜性方面，這些技術中的每一種都具有其自身的優點和缺點。

“然而，EUVL single patterning 并不止步于此，”Stefan Decoster澄清道?！拔覀冾A(yù)計更松弛的金屬層（例如M4至M7層）和關鍵過孔仍然可以利用EUVL單次曝光來實現。此外，IMEC和ASML正在開發下一代high-NA EUVL系統（NA =0.55），以進一步提高單次曝光的分辨率?！?/p>

IMEC N5以下：16 nm節距的圖形化方案

IMEC的研究人員探索了四種不同的圖形化方案，用于制作20nm節距以下的圖形：基于193i的SAOP方案，基于EUV的SADP方案，基于EUV的SAQP方案和EUV SALELE方案。Stefan Decoster：“這四種方案都可以制作16nm節距的線。然而，它們?cè)诹鞒虖?fù)雜性，成本，可擴展性和設計自由度方面存在差異，這些都是行業的重要考慮因素。我們還發現，線邊緣粗糙度（LER）仍然是主要關注點?！?/p>

193nm 浸沒式光刻仍然可以完成這項工作

在這些激進的節距下，193nm浸沒式光刻只能與SAOP結合使用 ，從128nm節距開始經歷三次圖形倍增最終達到16nm節距。Stefan Decoster指出，193i SAOP的優點是線條邊緣粗糙度（LER）小，但一個固有的缺點是極其漫長而復雜的工藝流程，這給過程控制和成本帶來了挑戰。

使用EUVL multi-patterning可以使flow變短

“出于這個原因，我們還探索了‘較短的’基于EUVL的圖形化方案，即EUV的SADP”，Stefan Decoster補充道，“為了實現這種圖形化方法，EUV光刻的起始節距必須為32nm。雖然目前的EUVL技術仍然能夠制作32nm節距線，但是所得到的線寬不能小于16nm。因此，我們不得不應用額外的trim技術來實現在32nm節距下8nm的線寬（mandrel）。采用SADP技術，這種節距可以成功地降低到16nm?！?6 nm節距的圖形也可以采用更具可擴展性的EUVL SAQP方法，從更寬松的64nm節距開始。然而，對于這些基于EUV的多重圖形化方法，線邊緣粗糙度（LER）仍然是一個重要問題。該團隊認為，這種LER可以進一步降低，例如通過選擇恰當?shù)墓饪棠z材料和改善光刻膠平滑性。

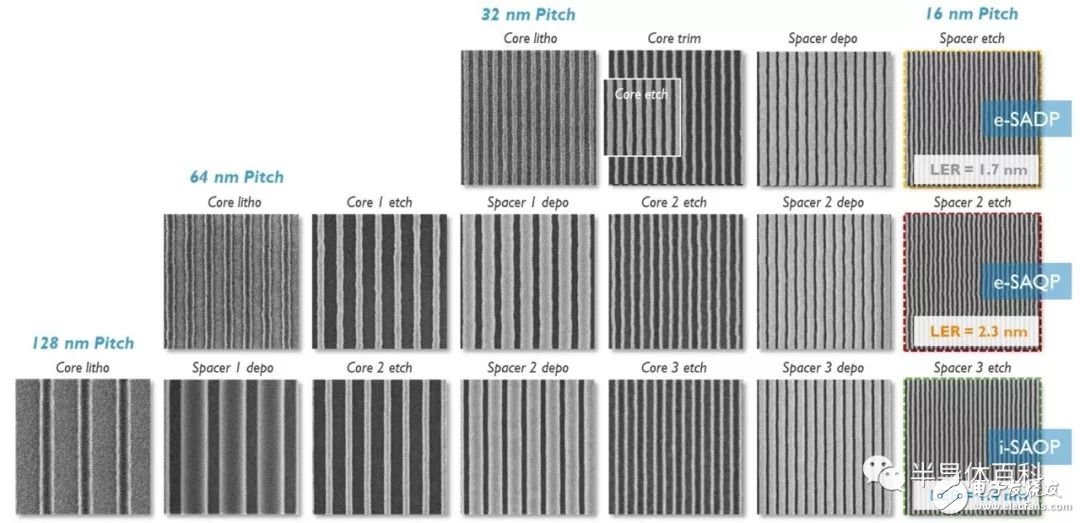

三種圖形化flow可實現16nm節距圖形（自上而下的SEM圖）頂部）基于EUV的SADP，（中）基于EUV的SAQP和（底部）193iSAOP。所有三個選項的LER均在8nm line和space的情況下測得。

為了優化MTJ的LCDU，已經提出并比較了不同的EUV光刻方案。MuratPak：“首先，我們考慮了不同的光刻膠，包括眾所周知的化學放大膠（CAR），以及兩種不同的MCR（含金屬）光刻膠。其次，我們的團隊篩選了不同的底層包括旋涂碳（SOC）和旋涂玻璃（SOG），并研究了它們對光刻膠性能的影響。最后，我們研究了不同的tonalites（相當于正膠和負膠的區別，編者注），特別是CAR光刻膠（做柱）和positive tone光刻膠加上tone反轉工藝（將孔變成柱）?！霸搱F(tuán)隊還研究了光刻膠上的LCDU的改進是否會轉移到了蝕刻之后。以上所有實驗中的EUV都使用ASMLTWINSCAN NXE：3300B進行曝光。

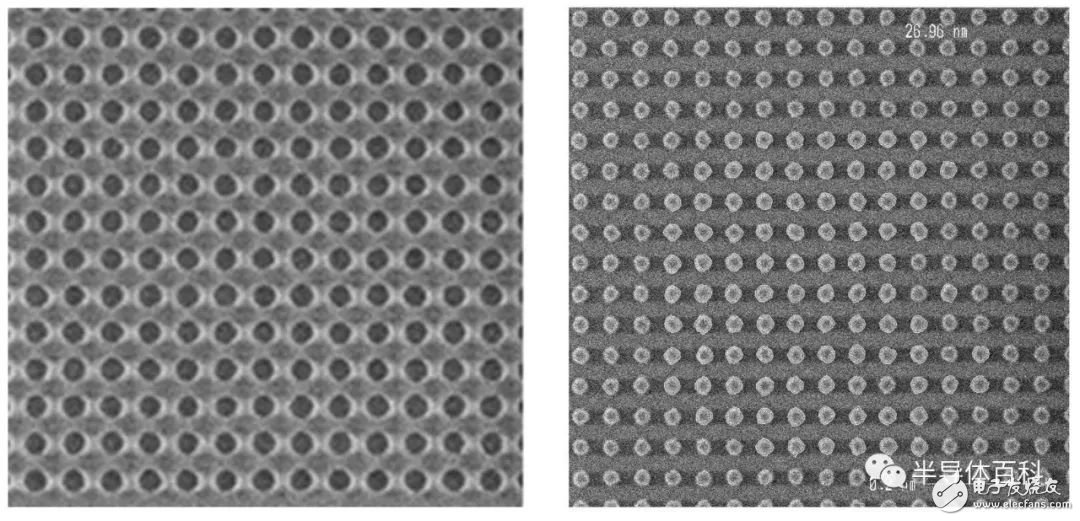

tone反轉過程的圖示： （左）用正tone CAR光刻膠獲得的孔和（右）在tone反轉后獲得的柱。

三種有可能的方案 （如下圖，由編者添加）

其中一支MCR光刻膠搭配SOC和SOG均獲得了相對較好的LCDU結果。第三種方案是tone反轉工藝 ，最終也表現良好?！皩?duì)于所有這三種方法，我們獲得了超過20％的LCDU的改進，”Murat Pak補充道?！斑@是整個工藝流程朝向1.55nm LCDU目標的重要一步?！睂?duì)于這些有前景的光刻工藝方案，其他性能指標，如工藝窗口分析，柱圓度和尺寸均勻性均已通過驗證。

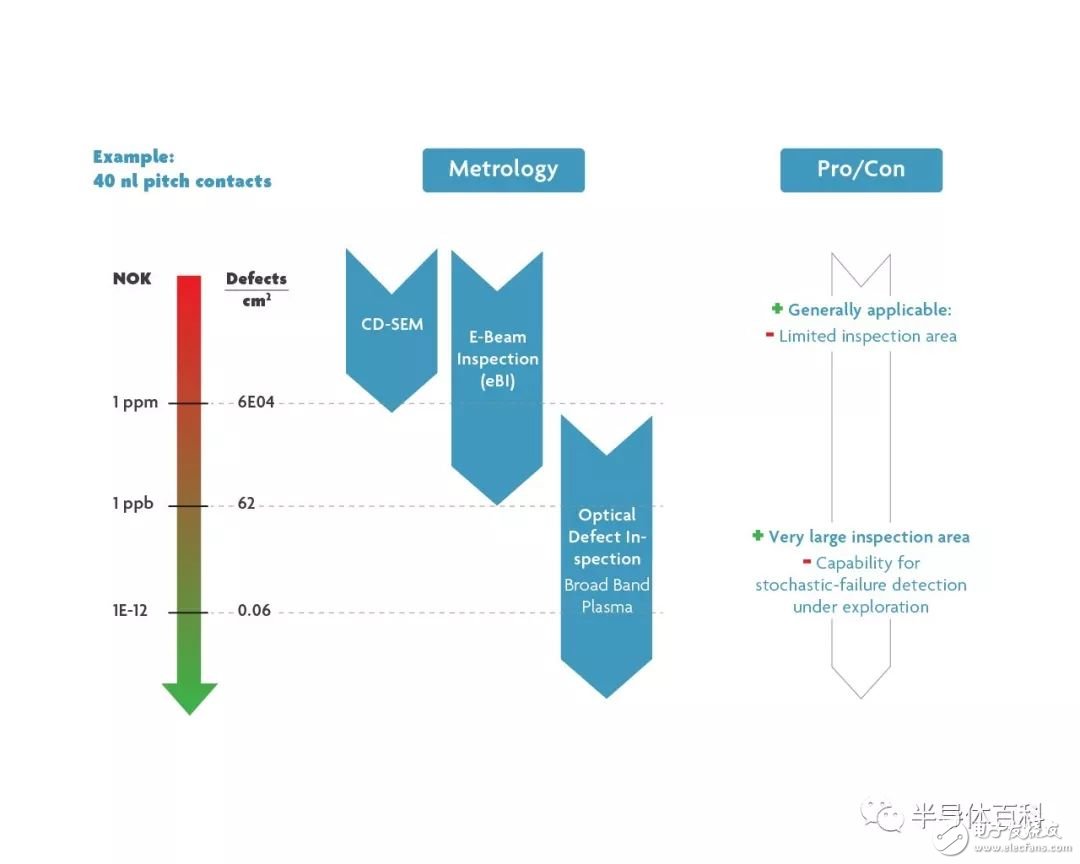

最容易使用的工具是CD-SEM（一種掃描電子顯微鏡），CD-SEM可被用于各種缺陷的檢測，但缺點在于觀察面積有限，一片完整的晶圓掃描下來需要幾個月。另一種工具是E-beam，掃描面積更大，缺點就是所使用的高能電子束對光刻膠有破壞性并且對晶圓級的掃描仍然不夠高效。一些公司采用多電子束掃描試圖解決速度問題，但如何保證上千束電子束的校準以及如何保障電子束彼此之間不能互相影響，是他們需要解決的問題。

“光學缺陷檢測是每個人都想使用的終極方案，它的優點是晶圓級別的掃描，而這正是工業界需要的。它的檢測靈敏度達到0.01/cm2?！?Peter De Bisschop說。通過檢測光和軟件的研究和優化，光學檢驗領域在最大限度地提高信噪比方面取得了很大的進步。

每種方法都有其優缺點

此外，光學缺陷檢測能夠檢測非常小的缺陷也是要付出代價的。光學技術已被成功的應用于一些尺寸比較大的例如粒子缺陷檢測，“但是現在，缺陷變得如此之小，我們不禁要問自己，光學方法是否具有足夠高的靈敏度來檢測這些隨機缺陷，例如線的橋連或者孔的丟失？這仍然是懸而未決的問題。當然，對于尺寸較大的缺陷檢測，光學技術毫無疑問是不二選擇?！盤eter De Bisschop 說道。

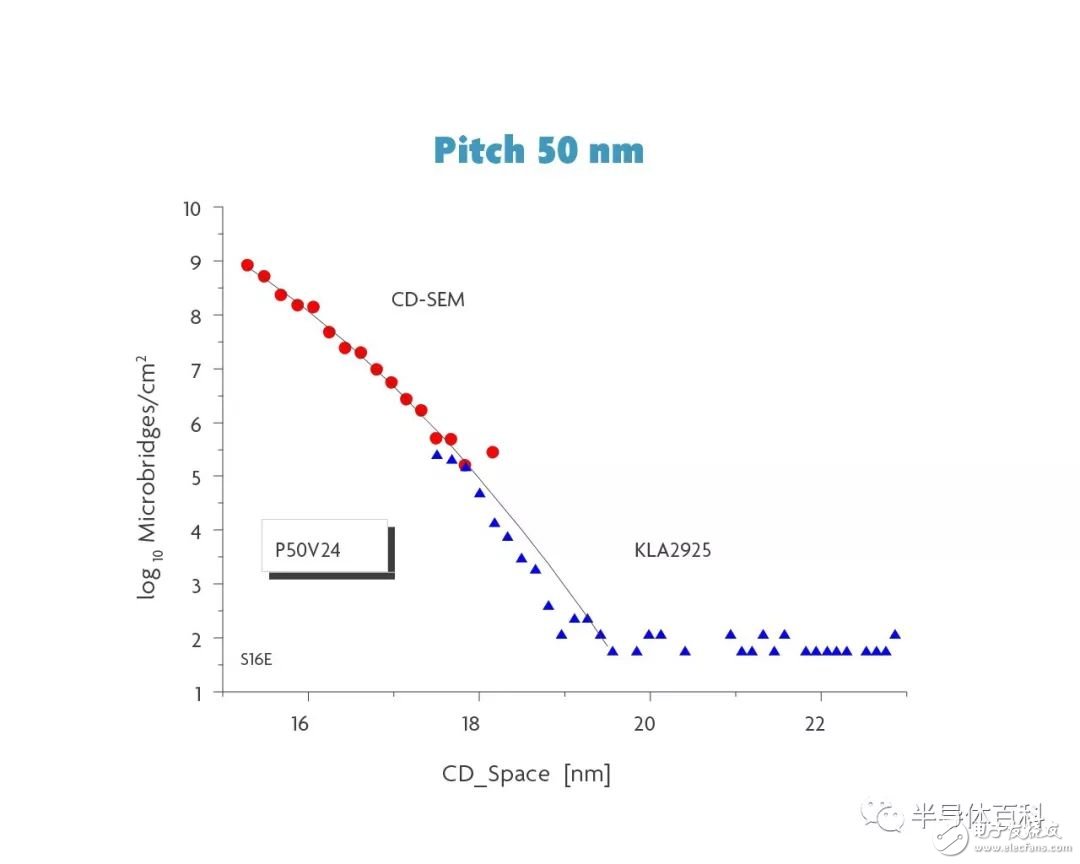

所以，我們?nèi)匀蝗鄙僖粋€(gè)可以做所有事情的方法，每種技術各有其優缺點。例如，對橋連的檢測，光學方法相比CD-SEM，二者表現出不同——但互補——的作用范圍。測量高密度缺陷時CD-SEM是很好的選擇，將CD-SEM測量的數據外推幾個量級，可以得到很合理的預測趨勢（如下圖）。同時，光學檢測方法對細微尺寸的橋連缺陷的檢測也有非常好的靈敏性。

機器學習的興起

機器學習可以使現有設備更加高效。CD-SEM比SEM-Review慢得多，因?yàn)榍罢邔?duì)每一個像素點都進行精細掃描，而后者則只是粗略掃描。“當然掃描速度越快，就會犧牲分辨力以及靈敏度。不過，我們正在嘗試用機器學習——比如快速人臉識別技術——來提升對缺陷檢測的高質量成像。如果行之有效的話，我們就可以大大加快電子束的掃描速度，wafer級別的掃描就不需要1000束電子了，100束足矣?！盤hilippe Leray說道。機器學習的另一個用途是制造過程的控制。在集成電路的制造過程中，一片晶圓會經過大量的設備，每一個步驟都由精細的參數來控制，以及原位檢測。這個過程中則會產生大量的數據。比如，等離子體刻蝕深度的檢測，我們需要觀察等離子體的光譜，而圖像和光譜包含的信息則遠遠不只是“缺陷”或者深度。Philippe Leray說：“我們的想法是，在整個集成電路制造以及測量過程中，收集所有的數據來‘訓練’設備找出規律。設備對缺陷的理解是通過大量的數據，計算并推測出關鍵尺寸（critical dimension， CD），或者發現不好的刻蝕。即使這些數據細微復雜到人力無法識別。”

隨機世界的認知

其實這些測量方法已經揭示了隨機失效的概率和曝光尺寸的關系：隨著尺寸的減小，失效概率幾乎是指數式的增長，我們把這種關系叫做“隨機懸崖”（stochastic cliff）。對于密集結構，有兩種失效：隨著線條距離和接觸孔的尺寸的減小，線條的橋連或者接觸孔的丟失兩種缺陷則會急劇增長；而線條寬度或者接觸孔的距離的減小，線條斷裂或者接觸孔的重疊兩種缺陷會急劇增長。對于比較稀疏的結構，兩種失效機理都存在，但只有線條斷裂或者接觸孔丟失或造成實際缺陷。隨機懸崖不是唯一的問題。今年的SPIE先進光刻會議，IMEC首次向我們展示了他們的發現：（橋連）缺陷的數量永遠不會減小到零，而是達到一個最小的常數，我們稱之為瓶頸。這是一個很重要的發現，揭示了缺陷形成的另一種機理。

雖然這種瓶頸的機理暫未可知，但其后果是很?chē)?yán)重的。能夠制造的尺寸一定要遠離隨機懸崖，而且對于密集結構兩個懸崖之間的無缺陷窗口會大大變?。ㄒ?jiàn)下圖a）。這是業界需要解決的問題。瓶頸現象的發現，使得“即使是在無缺陷窗口，也并不表明就沒有缺陷?！盤eter De Bisschop解釋道。

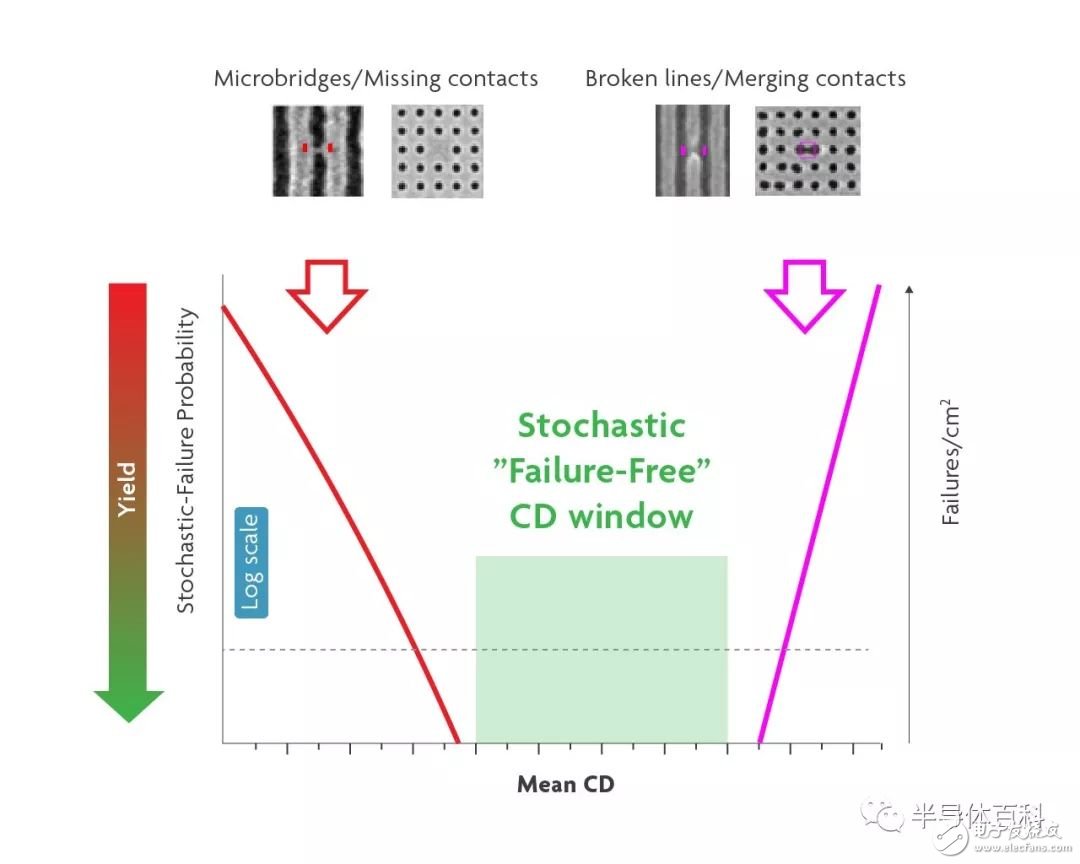

（a） 兩種隨機懸崖之間存在一個可能的無缺陷窗口

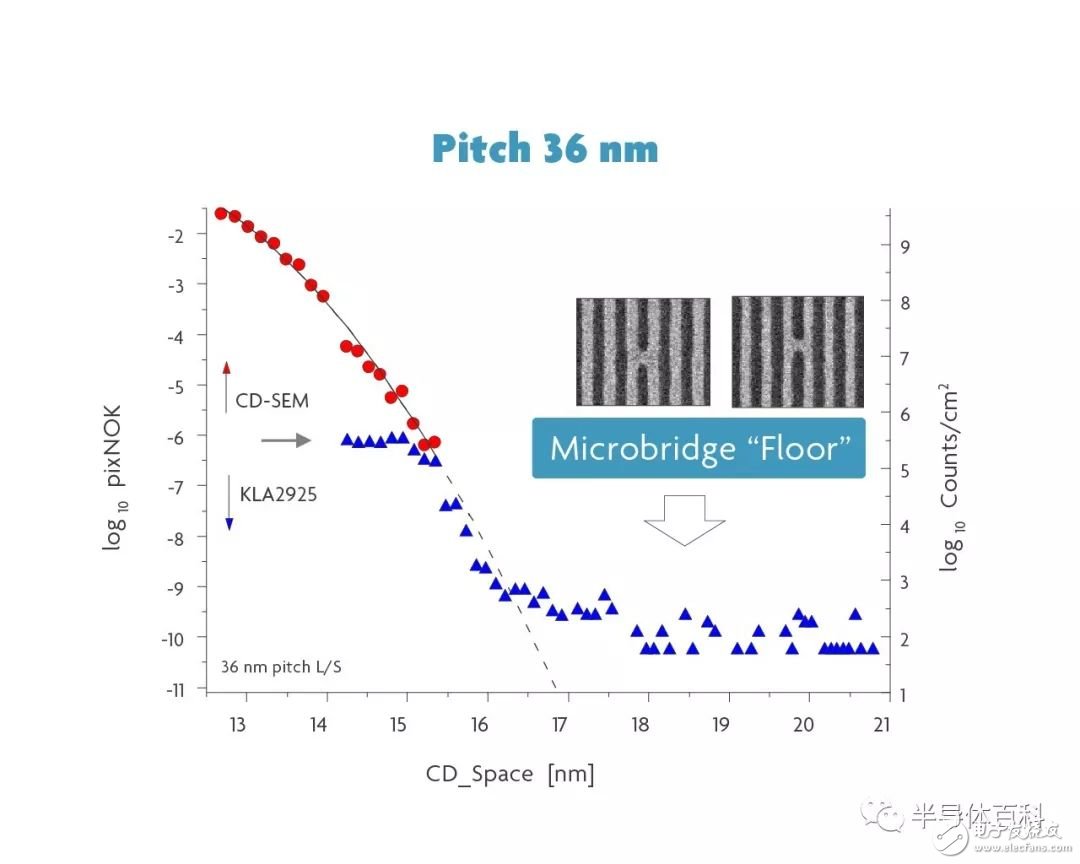

（b） 對于特定的L/S （line/space）橋連缺陷的數量不會減小到零

不僅僅是曝光劑量，光刻膠材料也是很重要的因素。IMEC在減少隨機失效和線條糙度度方面取得了一些新的進展，他們通過順序滲透分析（SIS）——一種常用于定向自組裝（DSA）的現有技術——應用到EUV光刻技術上，在光刻膠里面摻雜無機元素使其更堅硬牢固，從而提高制作圖形的質量。

“由于有眾多參數需要調整，應該存在一個參數的‘最優設置’。不過可能性更大的是，沒有一個參數設置可以完全解決問題?！盤eter De Bisschop評論道，“基本上，我們希望在合理的時間內得到這些最優工藝參數。但很多設備有幾百種可能的參數設定組合，人力難以做到。這顯然是機器學習可以發揮的另一個領域?！盤hilippe Leray 道。

對失效的研究

對失效機理的理解可以更好的應對缺陷，了解工藝參數對失效概率的具體影響。EUV波長很短，高能光子轟擊光刻膠，發生化學反應。對這些化學反應的研究可以有助于開發光刻膠以及底層吸收層。

IMEC和KM實驗室近期開始合作深入研究EUV光刻技術的基礎物理，使得在阿秒到皮秒級別研究EUV光子和光刻膠的化學反應成為可能。目前，暫無其他實驗室有此實力。

EUV光子和光刻膠化學反應的研究對于減少隨機失效至關重要

另一種揭露EUV光刻技術神秘面紗的方法是探測并量化光刻反應過程中有哪些分子被釋放。光刻膠在吸收光子之后發生化學反應，光刻膠分子分解并形成新的化學鍵，另一部分物質不穩定從而逃逸。光刻膠上方的探測器可以探測到這部分逃逸分子并通過其質量分析其成分。這部分化學產物在曝光之前并不存在，因而他們的產生可以揭示光刻化學反應過程。另外，通過探測反應產物，可以了解曝光劑量或者光刻膠材料對光刻化學反應的影響。這樣，我們可以將光刻光學反應對隨機失效類型或者概率的利弊聯系起來。

“當然，這些策略沒有一個能完全揭示隨機世界的面貌。但每一種方法都可以讓我們對隨機世界多一點了解，最后我們期望有一天，能完全了解隨機世界的機理?！盤eter De Bisschop總結道。
