計算機CPU溫度監控控制電路圖
計算機用散熱控制電路圖

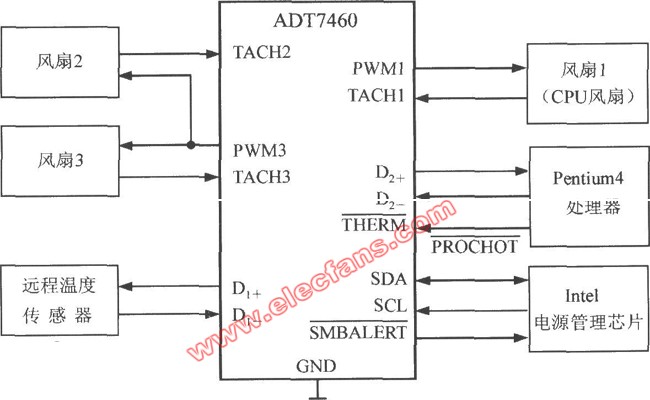

奔騰4計算機的散熱控制電路如圖所示。該計算機中共使用了3臺散熱風扇。其中，風扇1專門給CPU散熱，風扇2和風扇3分別安裝在主機箱的前面和后面給機箱散熱。VT為第一路遠程溫度傳感器，用來測量環境溫度。Pentium4處理器中的溫度傳感器就作為第二路遠程溫度傳感器。ADT7460通過SMBus總線接Intel公司生產的電源管理芯片。一旦檢測到超溫，就從端輸出超溫中斷信號，再通過電源管理芯片使CPU產生中斷。
