      ±10V/±5V/0-5V/0-10V/0-20mA轉PWM隔離模塊GMU00x的特性與典型應用

      客益電子 ? 來源：客益電子 ? 作者：客益電子 ? 2020-06-16 09:10 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      特性

      • 客益電子的GMU001(A)將±10V信號轉換成0-100%占空比的PWM信號輸出，GMU002(A)將±5V信號轉換成0-100%占空比的PWM信號輸出，GMU003(A)將0-5V信號轉換成0-100%占空比的PWM信號輸出，GMU004(A)將0-10V信號轉換成0-100%占空比的PWM信號輸出，GMU005(A)將0-20mA信號轉換成0-100%占空比的PWM信號輸出，內部通過光耦隔離，并且內置了隔離電源。

      • 輸入信號范圍±10V/±5V/0-5V/0-10V/0-20mA

      • 輸入輸出電氣隔離，隔離電壓：1500VDC

      • 輸出PWM信號的頻率范圍: 1Hz to 100KHz

      • 輸出PWM信號高電平：5.0V

      • 輸出誤差： <1%

      • 輸出電壓線性度誤差 <0.5%

      • 電源電壓：GMU00x：11V-26V / GMU00xA：4.5V-5.5V

      • 功耗： 12mA @VCC=12V 20mA@VCC=5V

      • 啟動時間：<2ms

      • 工作溫度：-40°C to 85°C

      描述

      GMU001(A)/ GMU002(A)/GMU003(A)/GMU004(A)/GMU005(A)是隔離APC模塊，并且內置了隔離電源。并且輸出電壓精度小于1%。

      應用

      1. 管腳定義

      表-A 管腳分布

      ±10V/±5V/0-5V/0-10V/0-20mA轉PWM隔離模塊GMU00x

      2. 典型應用

      2.1 GMU001/2/3/4/5(A) 隔離±10V/±5V/0-5V/0-10V/0-20mA轉PWM

      采集端通過VIN采集模擬電壓或者模擬電流，經過隔離后轉換成PWM輸出。輸出側提供一個12-26V電源供電。

      ±10V/±5V/0-5V/0-10V/0-20mA轉PWM隔離模塊GMU00x

      3. 表-B 交流特性

      ±10V/±5V/0-5V/0-10V/0-20mA轉PWM隔離模塊GMU00x

      4. 表-C 直流特性

      ±10V/±5V/0-5V/0-10V/0-20mA轉PWM隔離模塊GMU00x

      5. 選型表

      ±10V/±5V/0-5V/0-10V/0-20mA轉PWM隔離模塊GMU00x

      6. 封裝信息

      ±10V/±5V/0-5V/0-10V/0-20mA轉PWM隔離模塊GMU00x

      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • PWM
        PWM
        +關注

        關注

        116

        文章

        5867

        瀏覽量

        225563
      • 隔離
        +關注

        關注

        4

        文章

        1299

        瀏覽量

        33697
      收藏 人收藏
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

        評論

        相關推薦
        熱點推薦

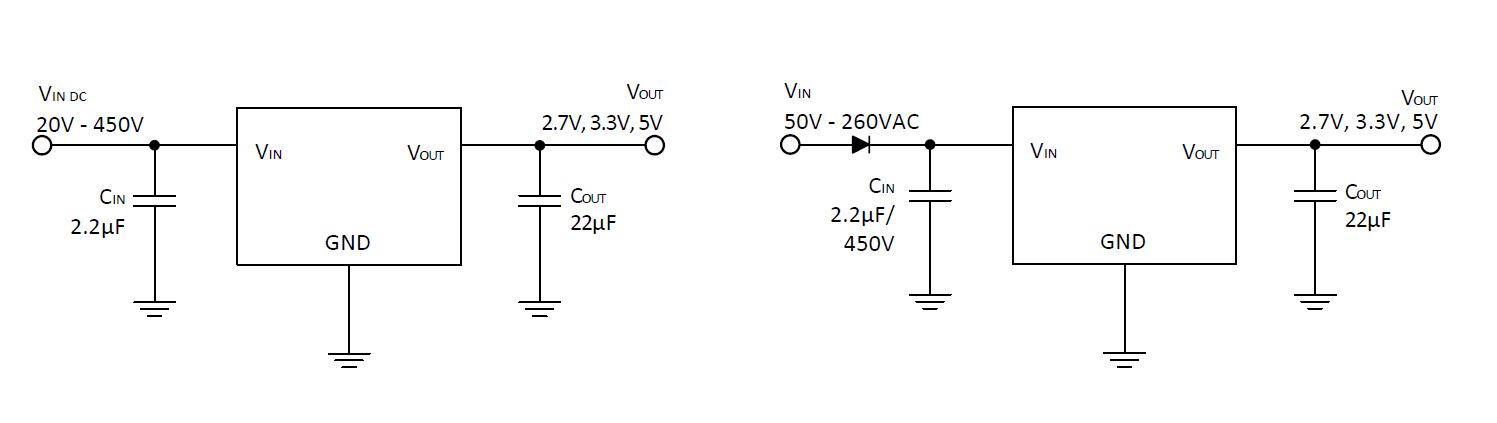

        AS2785 AC輸入50-260V或DC輸入20-450V 電流10mA，輸出2.7V/3.3V/5V
