PNP/NPN信號高速計數器采集模塊
在我們工業控制中，傳感器有兩線制、三線制、四線制，其中三線制、四線制輸出信號類型有常開（NO）和常閉（NC）區分，最常用的是三線制NPN和PNP輸出型為常（NO）型傳感器，下面以這種為例。
三線制傳感器三根線通常棕色線代表正極（VCC）、藍色代表負極（GND）、黑色代表信號輸出端（OUT），NPN和PNP型傳感器輸出核心控制器件是三極管，其檢查、放大電路都是一樣。
NPN型傳感器控制輸出器件是NPN型三極管，當接近開關工作時，此時集電極和發射極相當一個開關接通，其集電極開路輸出對電源電源負極接通，輸出是低電平。
當控制負載時，其電流走向是：24+--流入負載---從負載流出流入傳感器out端---傳感器0V端---0V，電流是從傳感器out端流入。
PNP型傳感器控制輸出器件是PNP型三極管，當接近開關工作時，此時集電極和發射極相當一個開關接通，其集電極開路輸出對電源正極接通，因此輸出是高電平。
當控制負載時，其電流走向是：24+--流出傳感器out端---流入負載---流出負載--0V，電流是從傳感器out端流出。
審核編輯黃宇
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
傳感器
+關注
關注
2576文章
55079瀏覽量
791579 -
三極管
+關注
關注
145文章
3720瀏覽量
128046 -
信號
+關注
關注
12文章
2914瀏覽量
80171 -
pnp
+關注
關注
11文章
336瀏覽量
54302 -
NPN
+關注
關注
11文章
2688瀏覽量
52003
發布評論請先 登錄
相關推薦
熱點推薦

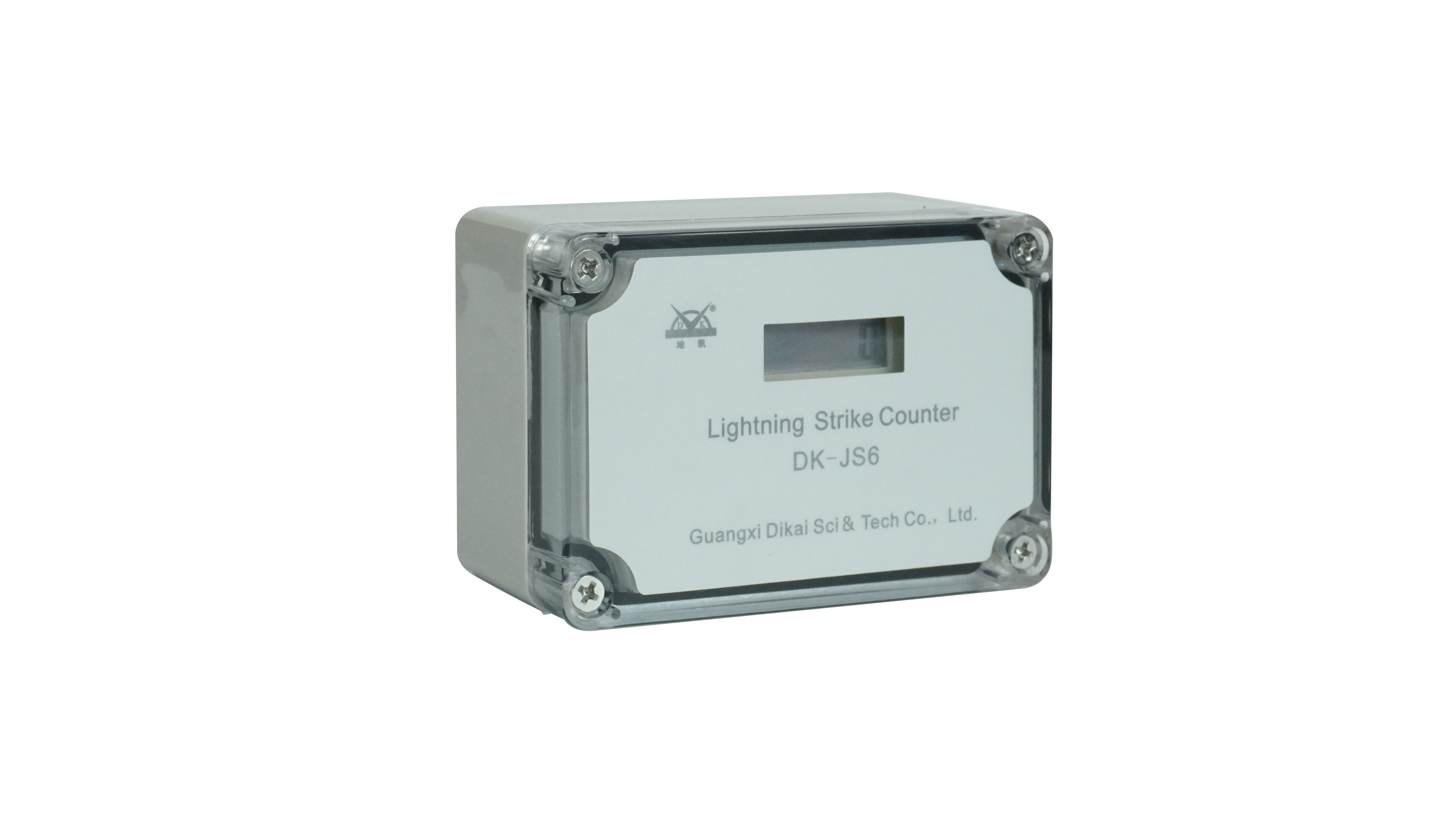

雷擊計數器詳解：原理、種類、優勢與安裝部署
