晶圓測溫系統的原理主要是通過測量晶圓表面與環境之間的溫差來實現的。晶圓表面的熱量傳遞受到多種因素的影響，如熱傳導、熱輻射、對流等。為了實現精確的溫度監測，晶圓測溫系統需要綜合考慮這些因素，采用合適的測溫方法和設備。

以熱電偶法為例，它是通過將傳感器或探頭直接接觸晶圓表面來實現溫度測量的。當探針與晶片接觸時，熱電偶會產生一個電壓信號，該信號被控制器接收并轉換成數字信號，再被發送到顯示屏上進行顯示。

晶圓的發展歷史可以追溯到20世紀50年代，下面是它的具體發展歷程：

20世紀50年代：鍺是最早的半導體材料，被用于分立器件中，而第一塊集成電路是在1958年7月由杰克·基爾比在德州儀器公司使用鍺半導體材料作為襯底制造的。

60年代后期：由于鍺器件的耐高溫和抗輻射性能存在短板，逐漸被硅器件所取代。硅儲量豐富，提純和結晶工藝成熟，且二氧化硅薄膜絕緣性能好，使得器件的穩定性和可靠性得到了很大提高，因此硅成為了應用最廣泛的半導體材料。

21世紀：雖然硅在半導體材料中占據主導地位，但是它的物理性質限制了其在光電子和高頻、高功率器件上的應用。因此，以砷化鎵（GaAs）、磷化銦（InP）為代表的第二代半導體材料開始嶄露頭角。它們適用于制作高速、高頻、大功率以及發光電子器件，是制作高性能微波、毫米波器件及發光器件的優良材料。

至今，晶圓已經發展成為制造半導體器件的基礎性原材料，經歷了60多年的技術演進和產業發展，形成了以硅為主、多種新型半導體材料為補充的產業局面。

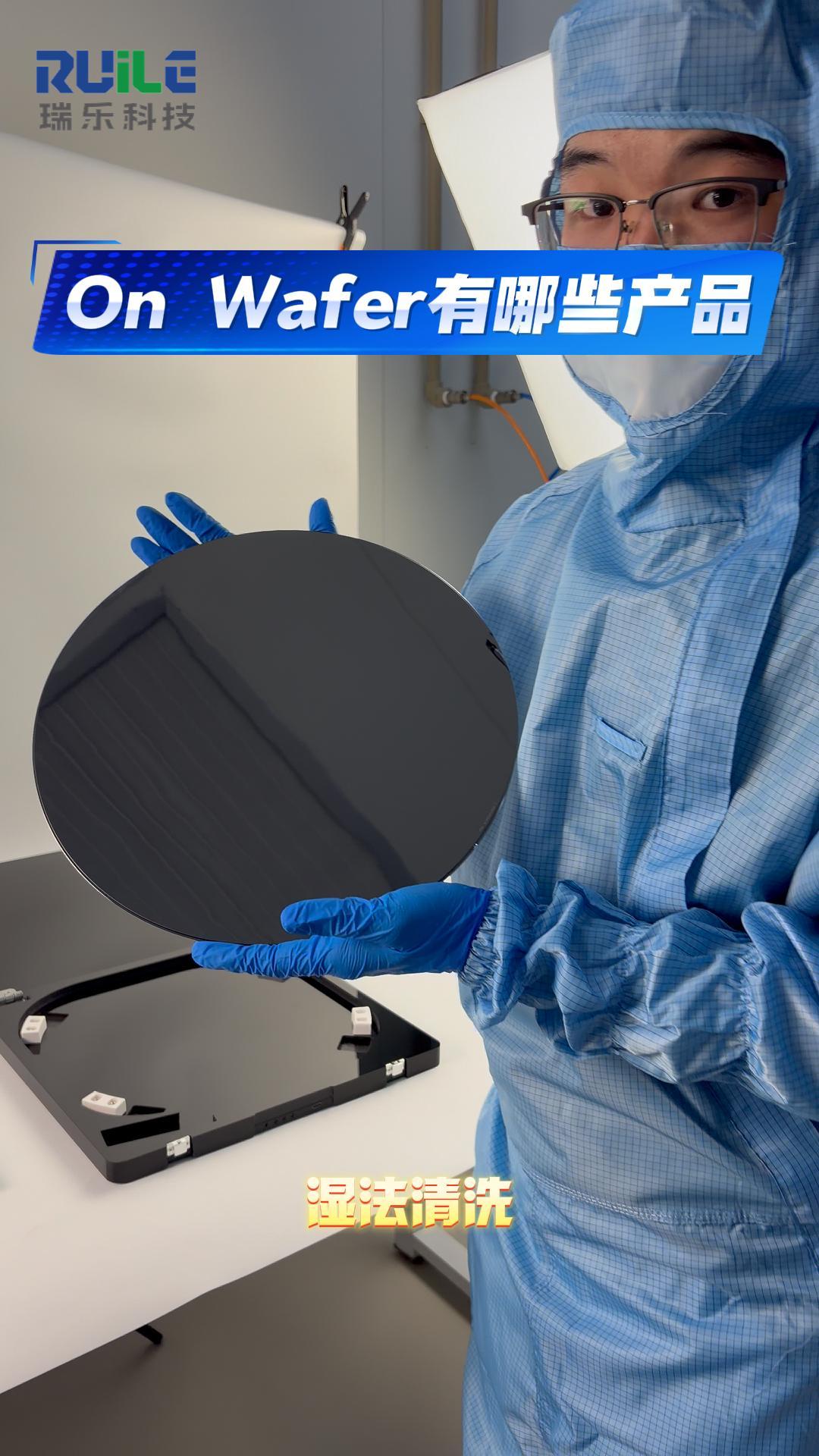

我們的TC-Wafer是將高精度溫度傳感器鑲嵌在晶圓表面，對晶圓表面的溫度進行實時測量。通過晶圓的測溫點了解特定位置晶圓的真實溫度，以及晶圓整體的溫度分布，同還可以監控半導體設備控溫過程中晶圓發生的溫度變化，獲得升溫、降溫以及恒溫過程期間的溫度溫度數據，從而了解半導體設備的溫度均勻度。

應用：

半導體制造：在半導體制造過程中，晶圓是關鍵的元件，測溫系統用于準確地測量晶圓表面的溫度，以確保生產質量。

高精度傳感器：晶圓測溫系統采用了高精度傳感器，如熱電偶等，將溫度轉化為電信號，再通過數據采集和處理系統進行實時監測和分析。

無線通信技術：無線通信技術被用于傳輸測溫?cái)?shù)據，將晶圓表面溫度信息實時傳輸?shù)綌?shù)據收集器、監控站或其他設備中，方便工作人員進行實時監測和分析。

總的來說，晶圓測溫系統是半導體制造過程中不可或缺的一部分，對于半導體制造的精密性和生產質量都有重要影響。
