DC-DC電源設計分析及使用注意

DC-DC電源是一種電力轉換裝置，用于將直流電壓轉換為所需的不同電壓級別。在現代電子設備中廣泛應用，例如手機、電腦、無線通信設備等。本文將詳細介紹DC-DC電源的設計和分析，并提供使用時需要注意的事項。

一、DC-DC電源設計分析

1. 設計目標：在設計DC-DC電源之前，首先需要明確設計目標，包括輸出電壓、輸出電流和效率等方面的要求。

2. 輸入電壓范圍：確定輸入電壓范圍是設計DC-DC電源的重要一步。根據實際需求，選擇適合的輸入電壓范圍。在選擇輸入電壓范圍時需考慮到電源處于最大負載情況下的情況。此外，還需要考慮輸入電壓的波動范圍，以確保輸出電壓的穩定性。

3. 輸出電壓和電流：確定所需的輸出電壓和電流是設計的核心。根據系統需求，合理選擇輸出電壓和電流。需要注意的是，DC-DC電源輸出電流應大于所連接設備的需求電流，以確保電源的正常工作。

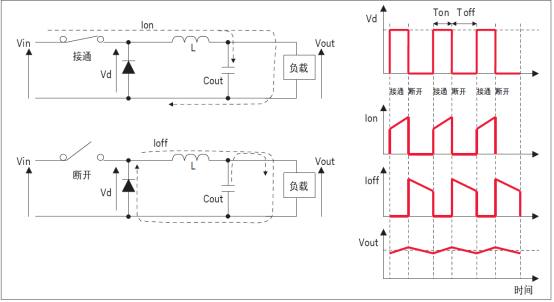

4. 拓撲結構選擇：常見的拓撲結構有Buck、Boost、Buck-Boost、Cuk等。選擇合適的拓撲結構是設計DC-DC電源的關鍵之一。拓撲結構選擇應綜合考慮輸入輸出電壓電流、效率、成本等因素。

5. 控制方法：DC-DC電源的控制方法有模擬控制和數字控制兩種。模擬控制簡單、成本低，但穩定性差，受環境因素影響較大。數字控制復雜度高，但穩定性較好，不易受環境因素影響。根據具體需求選擇合適的控制方法。

6. 其他設計因素：除了上述要素，還需考慮電源的效率、功率密度、輸出紋波、保護功能等因素。在設計中可使用小信號模型、大信號模型等分析方法來評估設計指標的合理性。

二、DC-DC電源使用注意事項

1. 輸入電壓范圍：使用DC-DC電源時要確保輸入電壓在規定范圍內，過高或過低的輸入電壓都可能導致電源無法正常工作或過載損壞。

2. 溫度控制：DC-DC電源在工作過程中會產生一定的熱量，因此需確保電源周圍有足夠的散熱空間，并根據電源的散熱要求進行散熱設計。

3. 輸入電源穩定性：DC-DC電源對輸入電壓的穩定性要求較高，應確保輸入電源的穩定性，以避免輸出電壓的波動。

4. 選擇合適的負載：DC-DC電源的負載應與設計時所考慮的負載匹配，過高或過低的負載都可能導致輸出電壓不穩定或電源過熱。

5. 過流保護：DC-DC電源應配置過流保護功能，以避免電源過載，保護電源和負載。

6. 規避電磁干擾：DC-DC電源在工作時會產生一定的電磁輻射，需采取措施來規避電磁干擾對其他設備的影響，例如屏蔽、濾波等。

7. 監測和測試：使用DC-DC電源前應進行必要的監測和測試，例如輸出電壓、電流的測量，以確保電源正常工作。

總結：DC-DC電源設計時需要考慮輸入電壓范圍、輸出電壓和電流、拓撲結構、控制方法等因素，合理選擇合適的設計參數。在使用時需要注意輸入電壓范圍、溫度控制、輸入電源穩定性等方面的問題，并選擇合適的負載和配置過流保護功能。另外，需規避電磁干擾并進行必要的監測和測試，以確保電源的正常工作。
