這次給大家拆解科普一下美軍曾經的旗艦——摩托羅拉軍刀對講機，欣賞一下頂級的造工。這個軍刀是摩托羅拉專門為軍隊和警察部隊生產的通信設備，就是saber對講機，這曾經是世界上性能最好的對講機，發展到現在分為三代，一二代基本都退役了，system saber和三代的數字astro saber還有不少在警察部隊和國民警衛隊服役，下面就讓我們進去主題吧。

下面來一個我這臺機器的正面靚照

這臺應該是三代系統軍刀 system saber 估計是香港警察退役的，機殼是長刀版的，也就是可以加裝加密模塊的，但是機器里面沒有加密模塊。

關于軍刀介紹 下面引用一段介紹：

按頻段區分的話：

分為低頻機（VHF136-174MHz）和高頻機（UHF400-440M，440-470M）

低頻機適合在叢林使用，高頻機適合在城市使用。

saber的軍用機是帶加密且支援“空中槍斃”功能，但警用就沒了。

美國陸軍用的是saber1，saber2，saber3，saber system，saber astro，saber-r。

saber1是70年代末80年代初開始裝備的，saber2系海灣戰爭前后開始服役，現在只在少量預備役部隊使用，saber3，saber system，saber astro，saber-r正在服役。

外型區分的話：

saber1不帶液晶屏。標準型32頻道，空軍單位使用。

saber2帶液晶屏，支援120個通道。雙列14字符使用者ID顯示屏幕，左右操作按鍵。

saber3帶液晶屏，支援240個通道（外形和2差不多）。12按鈕操作面板，支持DTMF編譯碼與電話通信功能，空軍單位使用。

saber system系集群機。可作為中繼臺使用，香港警察使用的就是system saber

saber astro系中繼機。 功能強大，可以在數碼和模擬工作模式，目前LAPD警察局在使用。

saber-r是三防軍用對講機，一般為特種部隊用的。外型與SABER I/II相同，為SABER系列中可靠度要求最為嚴格之機種，具備耐高低溫、耐腐蝕、防塵、防電、防水功能。是在saber1和2的基礎上更換了三防外殼，使用專門的防水、塵電池。

除了saber，美軍還有使用ht1000，ht2000等，這2種在海豹見得比較多。當然，海豹用saber-r更多。

saber系列是美軍替代MX300r作為軍用對講機的產品，有以下特點：

saber1：12信道，最基本型號

saber1E：2個通信區域，每一個區域有12個獨立信道，共24信道

saber2：共10個通信區域，每一個區域有12個獨立信道，共120信道，帶液晶顯示

saber3：共20個通信區域，每一個區域有12個獨立信道，共240信道，DTMF、帶液晶顯示。

saber R系列則是在saber1和2的基礎上更換了三防外殼，使用專門的防水、防塵電池。

軍用的模擬信號SABER （SYS SABER）主要是在使用頻率上有區別，美軍主要是使用VHF136-174MHz這一段，為了使用保密，采用亞音手段（收發不同頻），但有時也會被干擾，后改用數字亞音防止竊聽。但隨著技術的發展目前采用數字信號SABER（ASTRO-SABER ）使用數字信號傳輸再加上數字亞音，幾乎無法竊聽。

不過美國聯邦政府機構已經淘汰了SABER系列，現在改用XTS系列數字機。

上文來自網絡，下面繼續上圖

側面的按鍵

再來看看背面

背面左上角的觸點是用來接手咪的，上面的環形觸點是用來連接手咪天線的，這種設計可以做到很好的防水防塵性能，如果使用常規的插孔式接口，在戰場環境下很容易進水進灰：

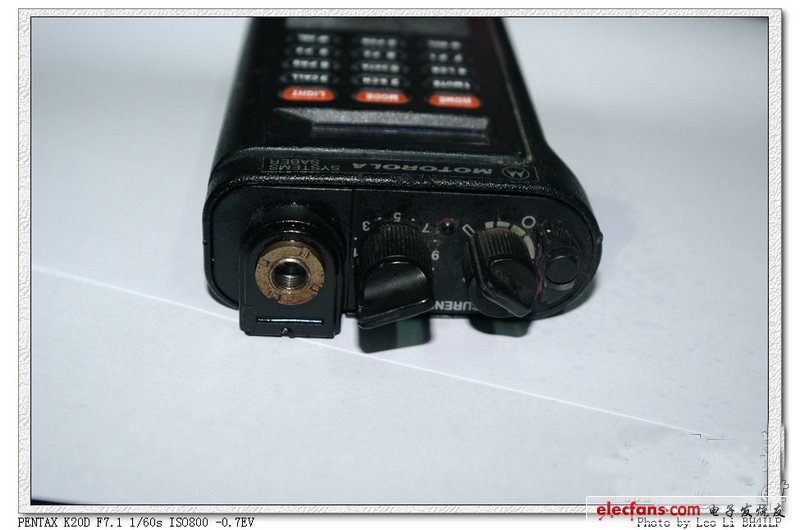

繼續看機頂，最左面是天線接口，中間的是信道選擇旋鈕，右面的是音量旋鈕和電源開關，右面最邊上的月牙型開關是加密開關，可以選擇加密模式，如果沒有加密模塊可以選擇倒頻功能。說到倒頻，這里廢話幾句給大家科普一下：

因為VHF和UHF也就是超高頻和甚高頻，因為波長很短所以繞射能力和衍射能力穿透力都很差，而且不能被電離層反射，所以只能做直線的視距傳播，因為對講機所處的高度很低由于地面物體遮擋和天線增益小等原因，所以兩臺對講機之間的直接通訊距離就非常有限，這個時候就需要在高處設置中繼站，中繼站的功能是，在高處接收對講機發射的信號并且同時轉發，但是中繼站的接收頻率和發射頻率不能在相同的頻率上，否則會引起自激，所以中繼站的接收頻率和發射頻率是不同的，也就是有一個上行頻率和一個下行頻率，這樣對講機要跟中繼站通信就需要在中繼站的下行發射頻率上接收信號，在中繼的上行接收頻率上發射信號，倒頻的功能就是交換接收和發射頻率，這樣當兩臺對講機距離中繼距離較遠無法打開中繼且兩臺機器相距較近可直接通信的時候，可以有一臺翻轉收發頻率，在原來的接收頻率上發射在發射頻率上接收，這樣就可以脫離中繼做到兩臺機器直接通信了。又廢話了這么多……繼續上圖：

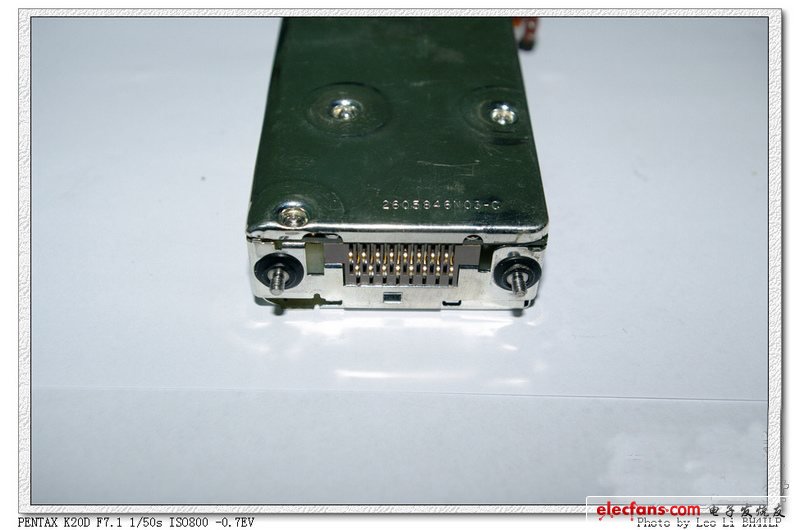

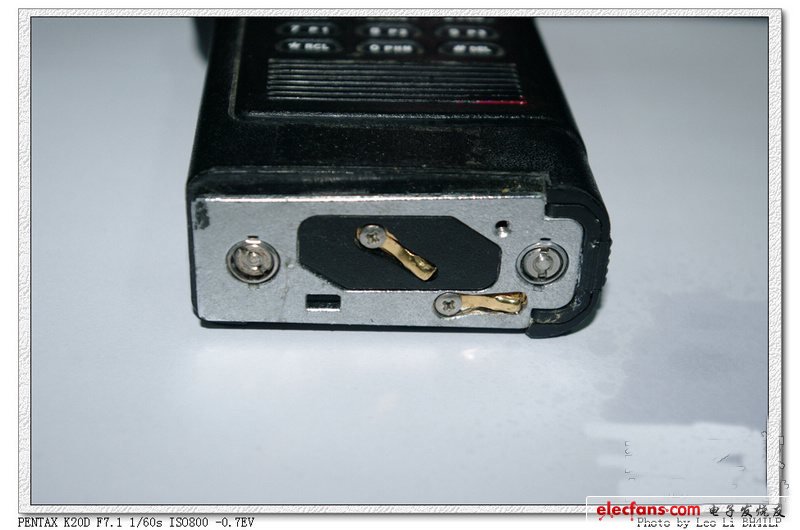

機器下面的電池觸點

內部初體驗

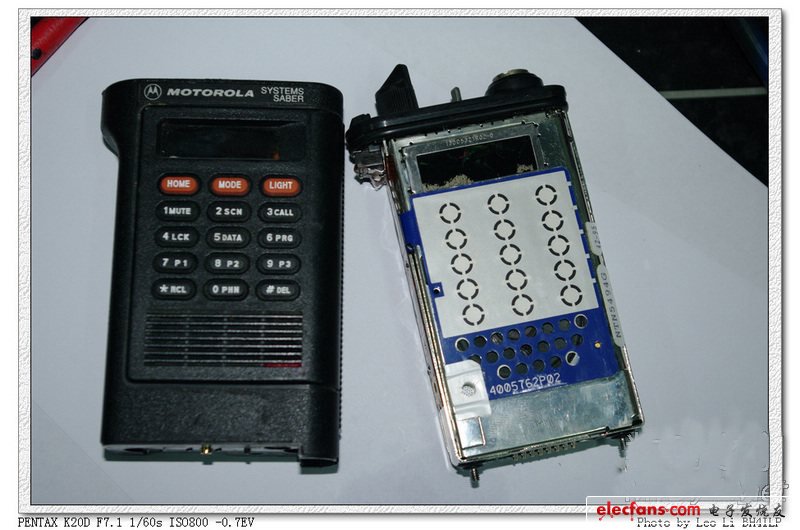

跟外套合影一下

側面是序列號 和生產時間

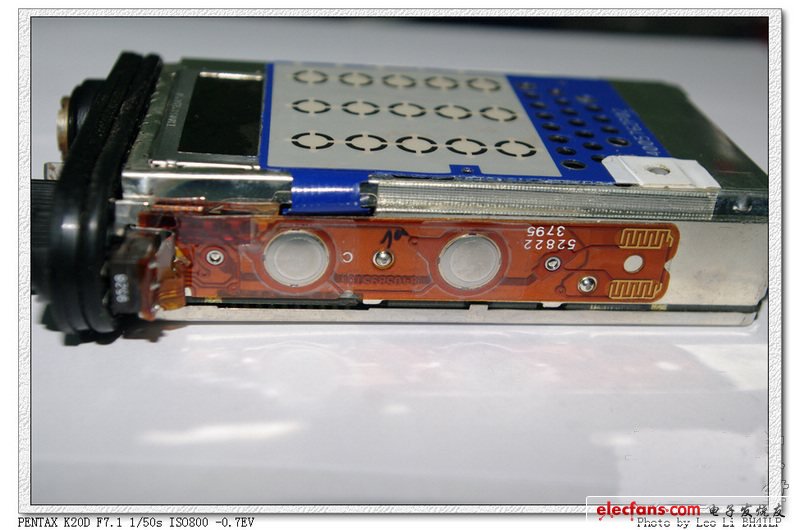

側面的按鍵

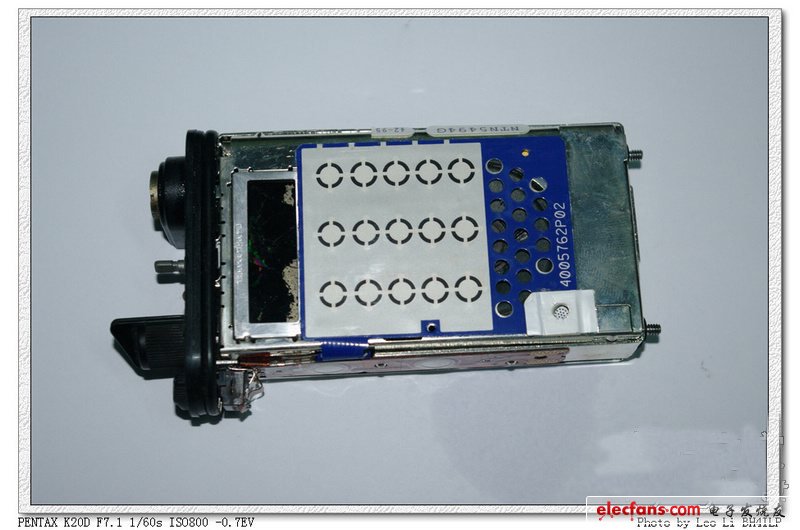

背面看看 可以看到雖然脫掉了外套，但是里面還穿著內衣，真正的精華不是輕易能看見的 哈哈

下面的觸點跟外殼里面的柔性電路板通信， 整個外殼是全封閉的 雖然不是像R刀和八重洲vx 6r vx 7r那樣的潛水級防水，但是這個防水級別從各個角度用水龍頭沖洗是絕對不會有一滴水進入機器內部的，可見軍用東西就是不一樣。話說6R的防水性能也不怎么樣，我的6r讓我扔到游泳池底下照樣還是從背面標簽下面的孔里進水了……7r的防水性能還不如6r呢……所以日本設備也就是功能花哨，真正實在的還是老美。不過話說回來，價格也不在一個數量級上，當年的軍刀價格可是上千美元的東西。

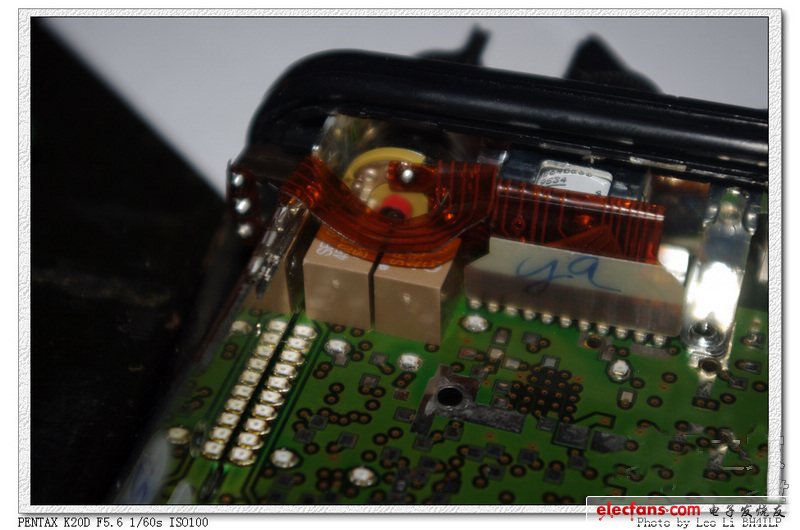

看看外殼里面的柔性電路板和觸點。

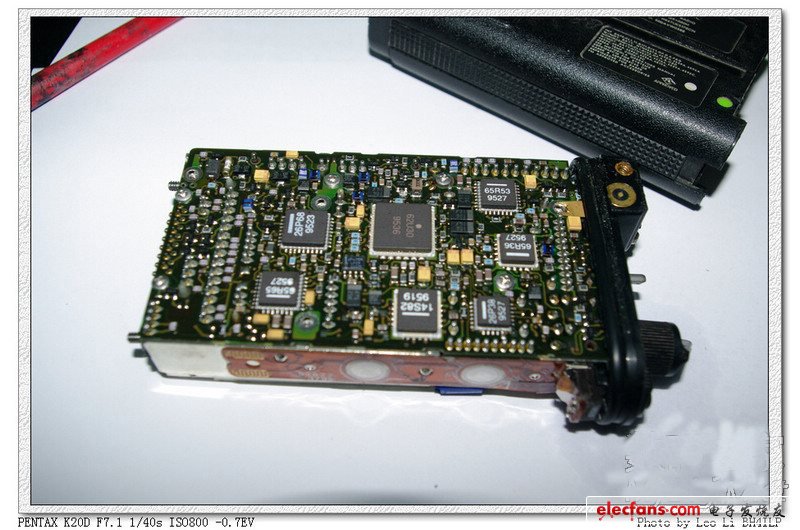

把保護層拆掉，可以看到背部，先上幾個局部特寫調調大家胃口

看著電路板的做工 元件的焊接質量 還有這個芯片的封裝，全是陶瓷封裝的呀，中國做電子啥時候能嚴謹到這個水平呀！這用料全是黃色的鉭電容……日本同期的設備 馬蘭士c150 c450百分之九十五都死在電解電容上了……

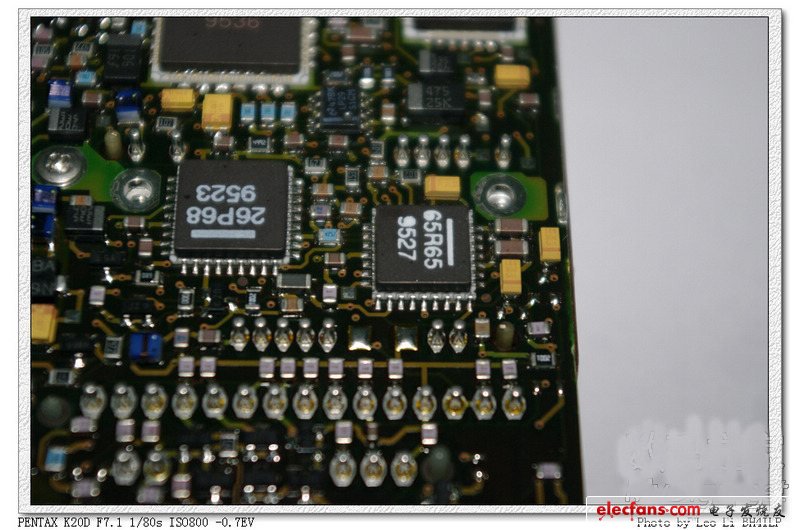

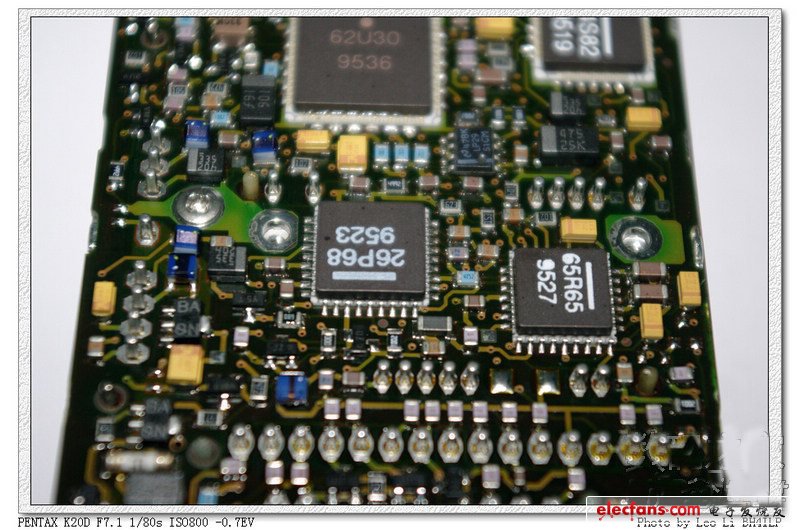

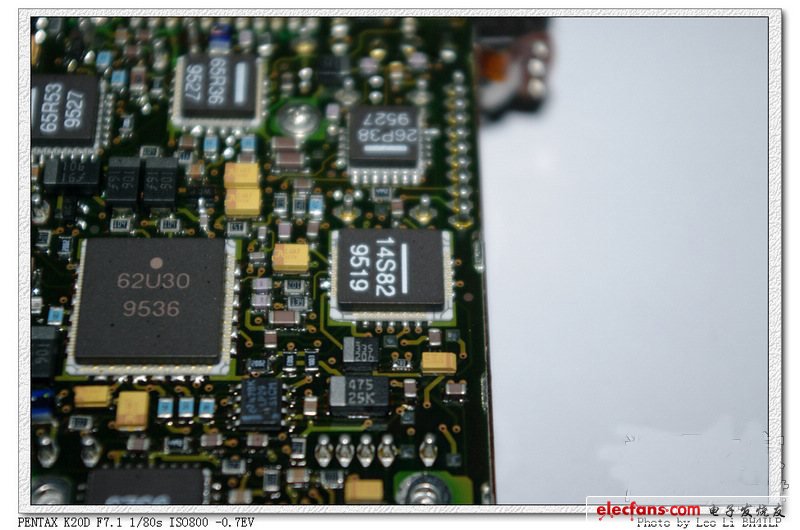

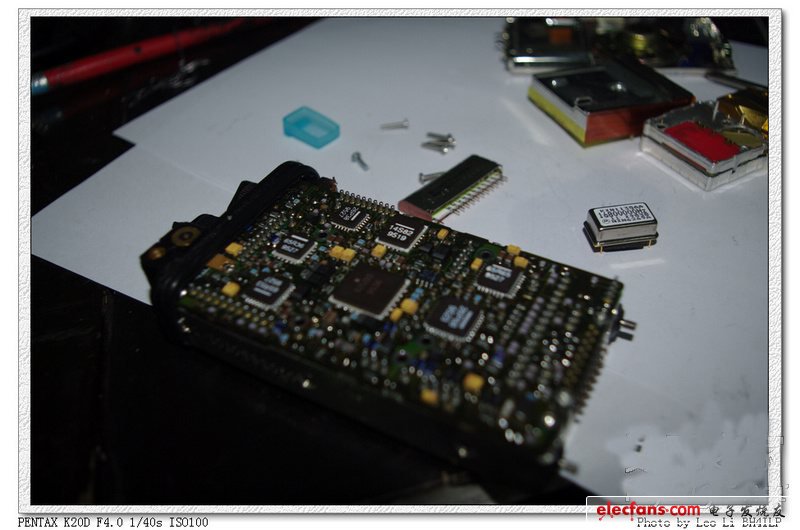

特寫一下這兩個芯片

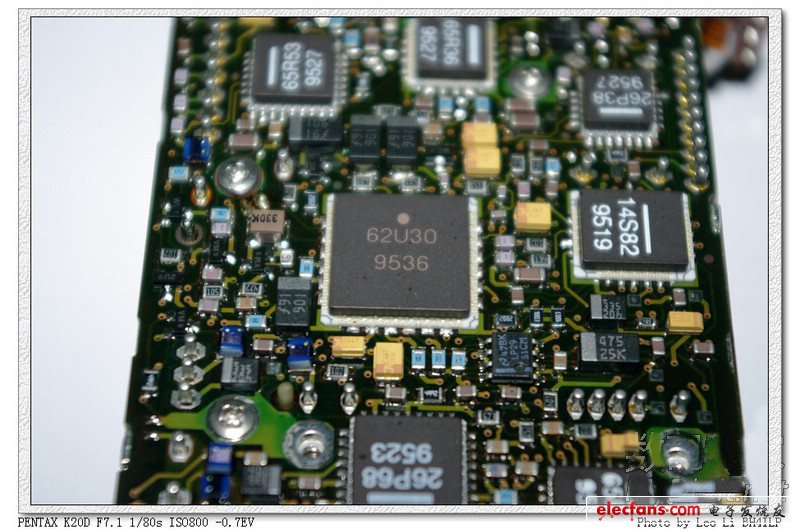

這個最大個的應該是cpu了吧 看看芯片下面淡淡的黃色，那是黃金走線呀！看看旁邊藍色的繞線電感這做工 太贊了！

繼續芯片特寫

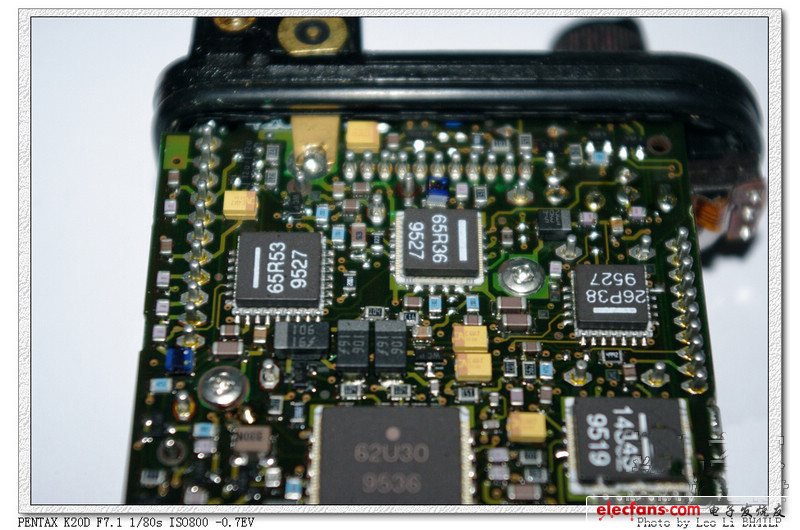

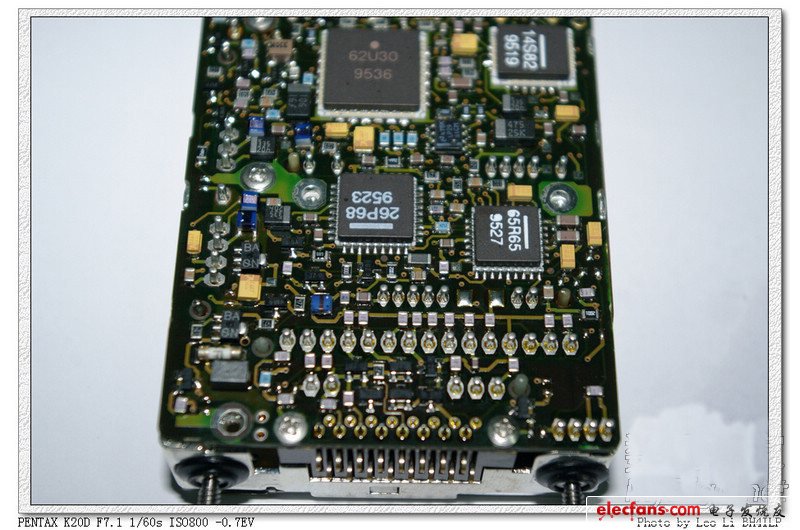

上面的幾個芯片特寫

下半部分特寫，屏住呼吸哈，就要轉身了 呵呵

漂亮吧？最下面的 塑料塊是加密模塊的站位塊，上面是各種功能模塊。

全是模塊化設計，方便戰場上快速修理，整機所有單元都是插接在主板上的，部件通用化程度非常高，跟槍械的設計理念是樣的，可以非常方便的用尸體拼裝。而且好多部件不同頻率的機器 不同型號甚至不同代的機器都是通用的。

全是模塊化設計，方便戰場上快速修理，整機所有單元都是插接在主板上的，部件通用化程度非常高，跟槍械的設計理念是樣的，可以非常方便的用尸體拼裝。而且好多部件不同頻率的機器 不同型號甚至不同代的機器都是通用的。

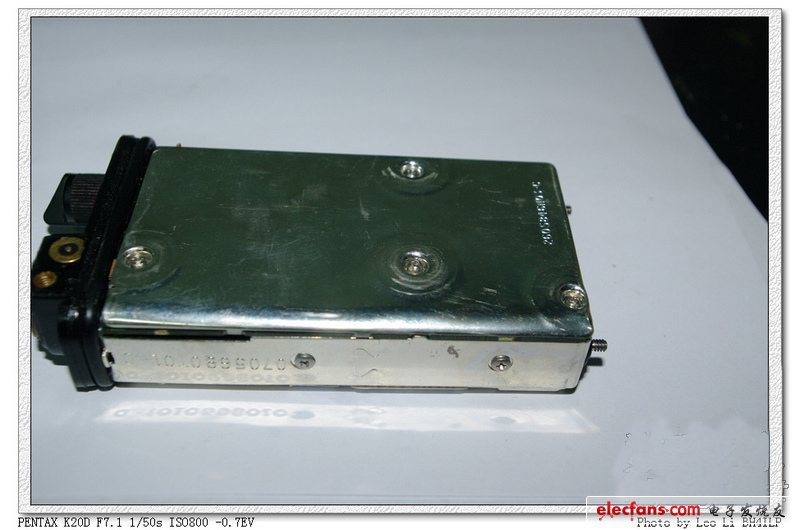

側面在再看一眼。

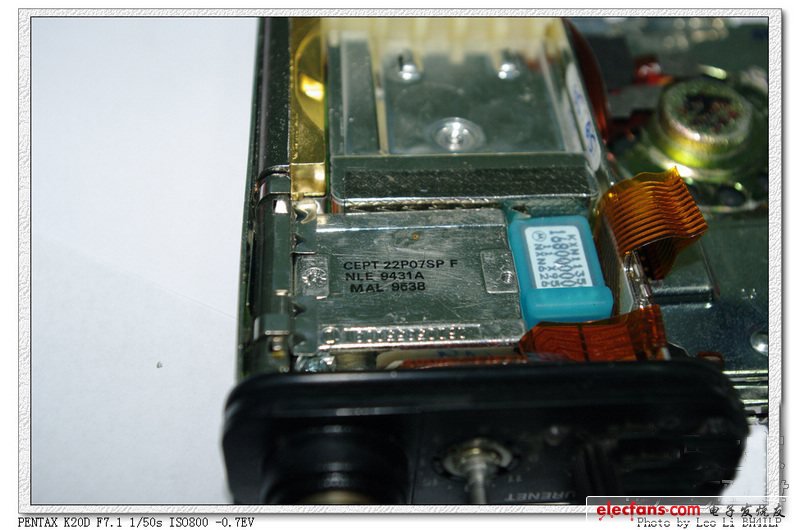

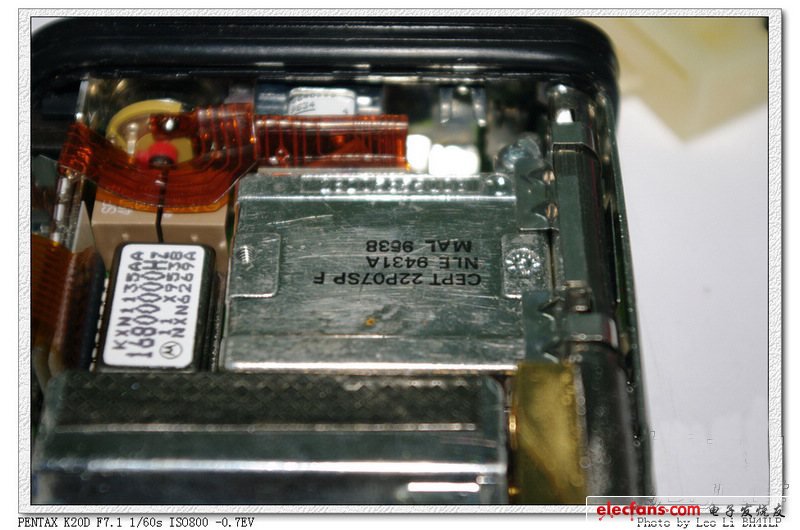

接收模塊特寫 這個cept 22p07sp f 就是接收機單元關于接收機 下面的NLE 后面號表示的是接收范圍 那個號不一樣收范圍是不一樣的，［list=disc］

NLC6231A = 74-88 MHz

NLD8180x = 136-174 MHz. Used for all of the VHF sub-splits.

NLE9431x = 403-433 MHz. Govt. split

NLE9432x = 440-470 MHz.

NLE9433x = 460-490 MHz.

NLE9434x = 482-512 MHz.

NLE9501x = 403-433 MHz. 12.5khz spacing only！

NLE9502x = 440-470 MHz. 12.5khz spacing only！

旁邊的藍色的那個東西挺搶眼的，下面就看看那個藍色東西

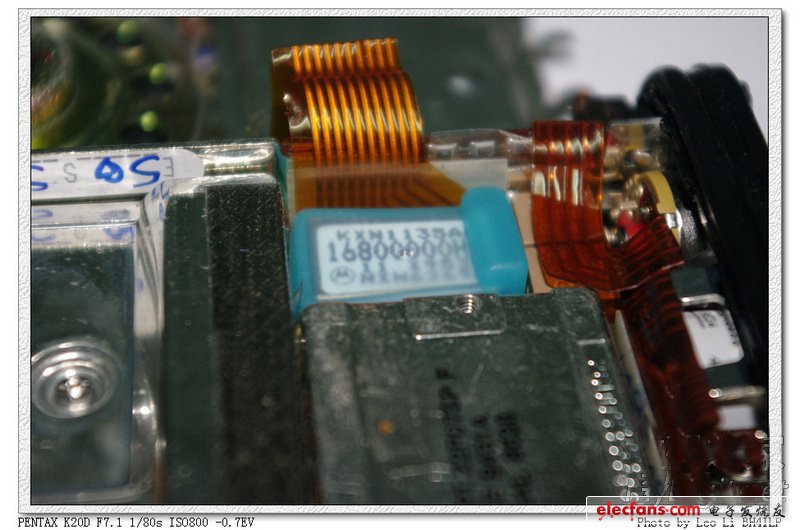

原來是個晶振，這個是系統本振 一個有源晶振脫掉晶振上面硅膠套

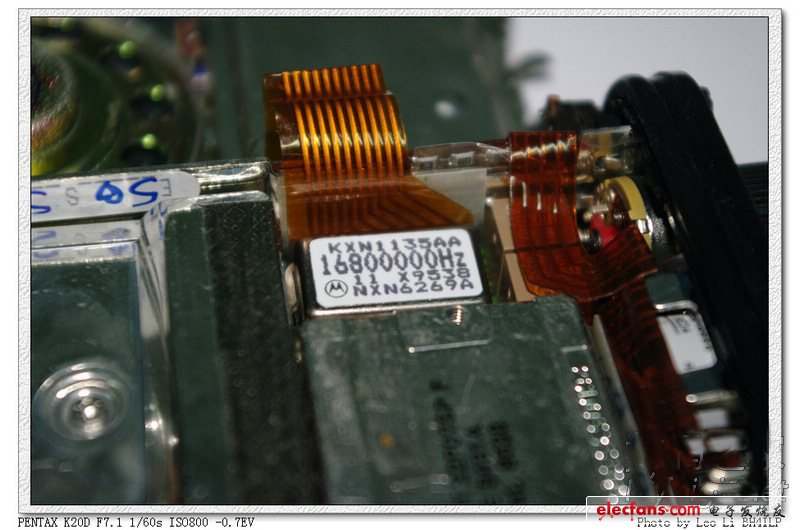

6800000Hz 也就是是 16.8MHz寫那么多零就是為了表示穩定？我估計再穩定也到不了0.1ppm的穩定度…

…換個角度看看

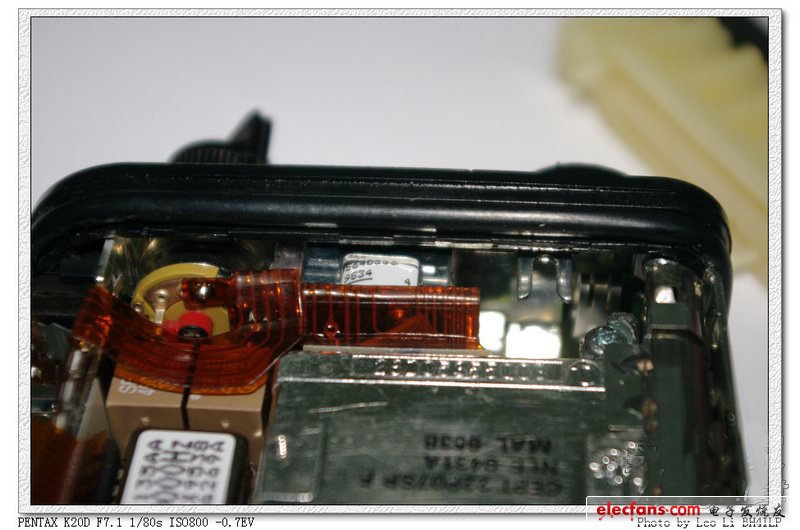

看看前面的電位器啥的

排線下面的兩個方塊是濾波器

下面開始動粗哈哈

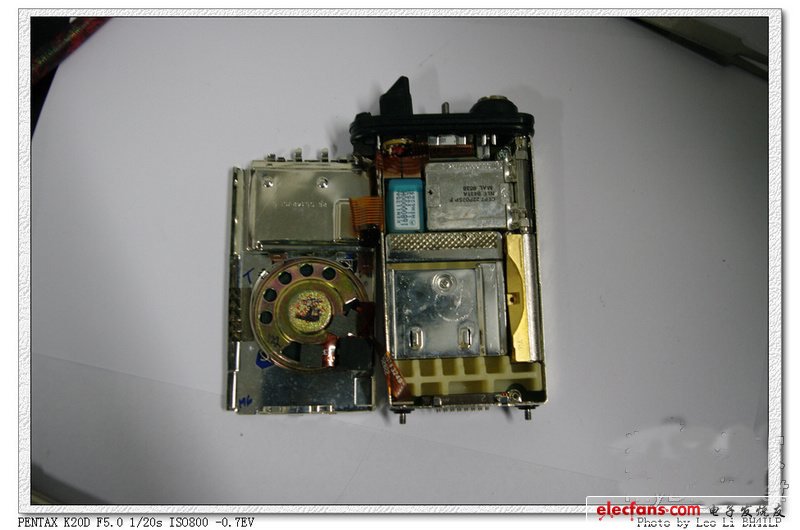

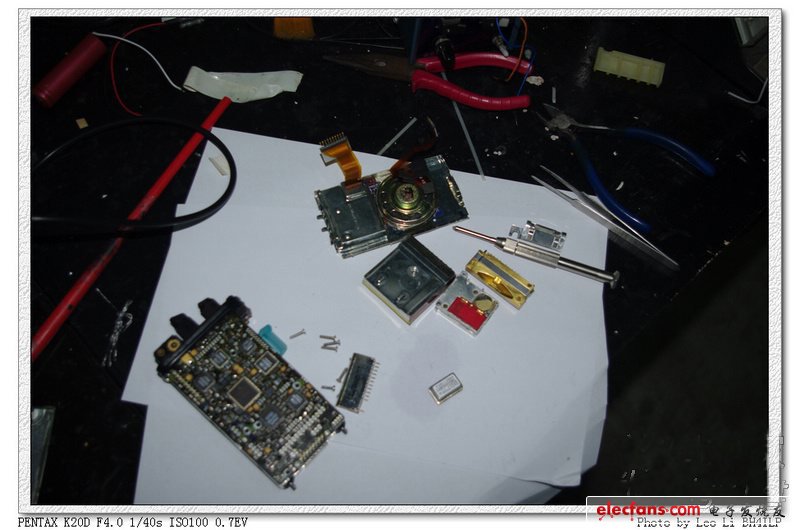

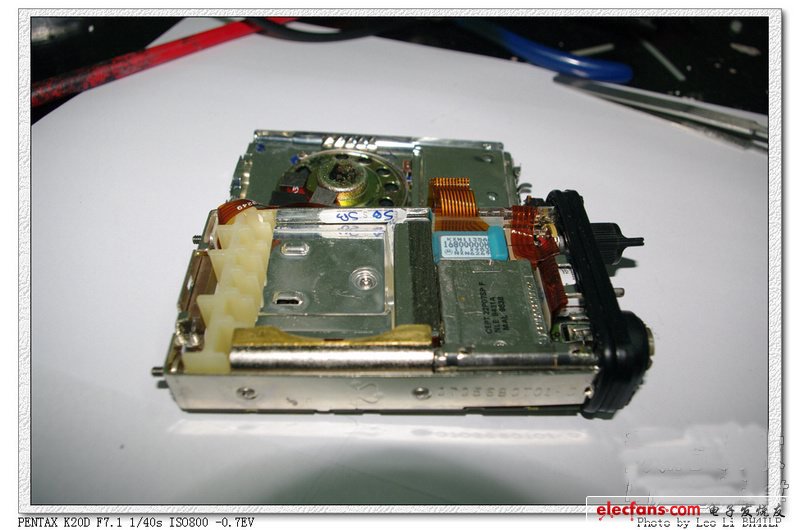

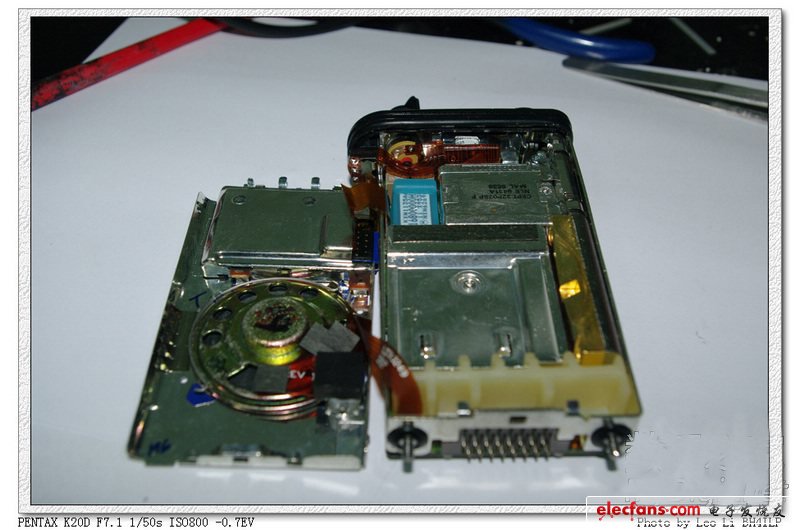

拔下各種模塊

接收機模塊

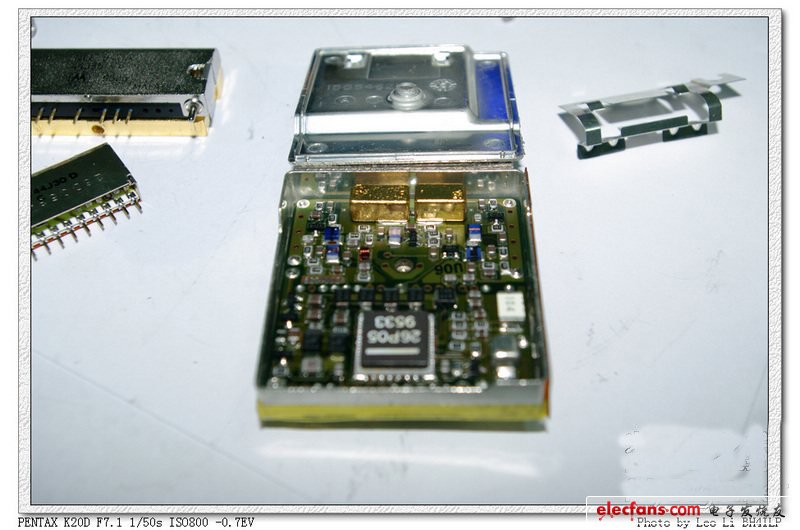

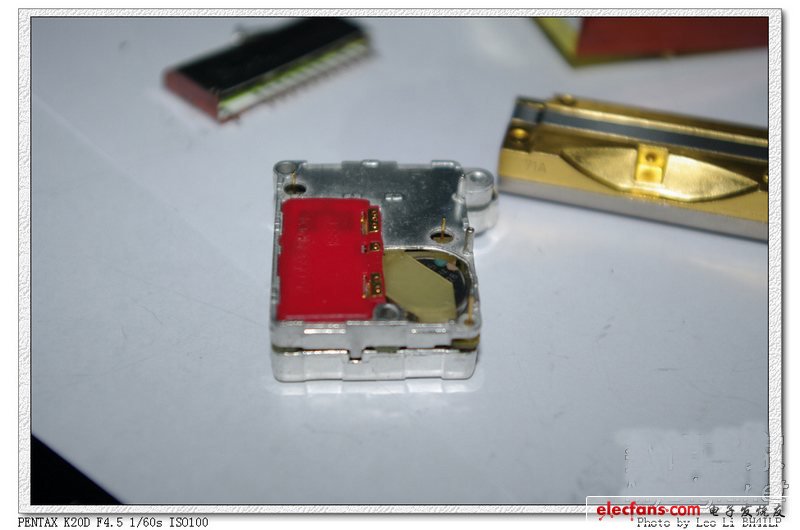

拆開看看里面啥結構

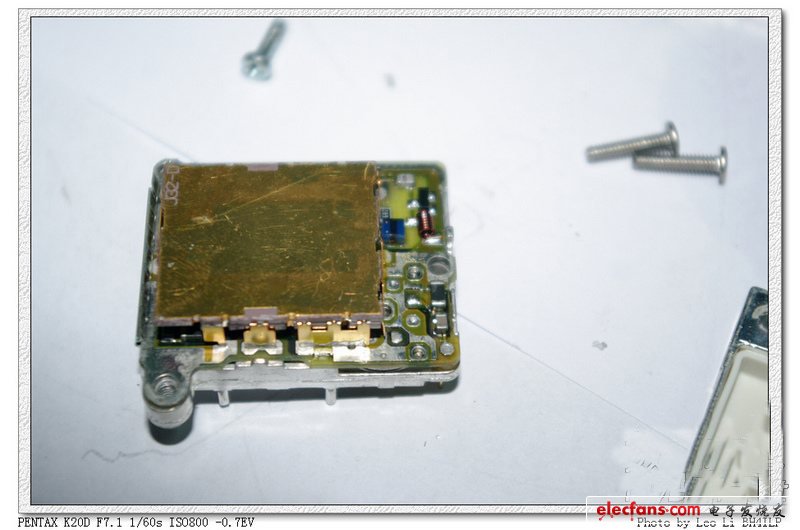

金燦燦的

晶振拆下來也再給一個特寫吧

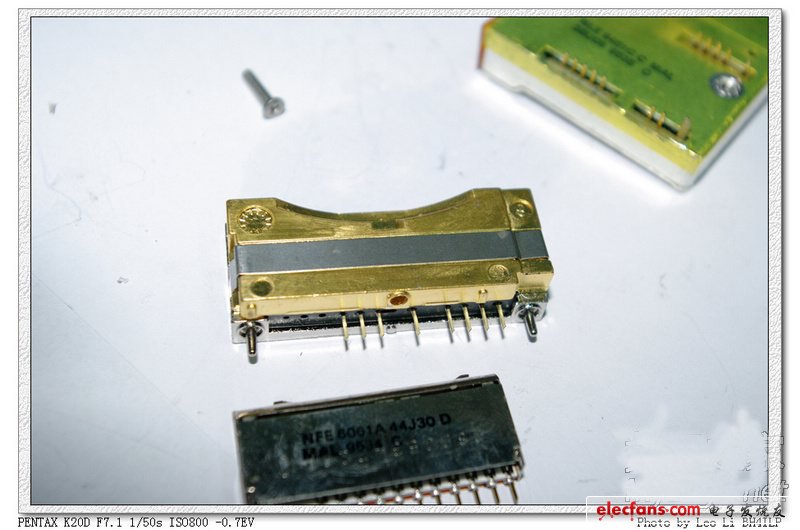

晶振特寫，下面是濾波器模塊

同樣濾波器模塊也是分頻率的［list=disc］

NLC6251A = 74-88 MHz

NFD6131x = 136-150.8 MHz

NFD6132x = 146-178 MHz. Used in 146-162， 146-174， and 148-174 split radios.

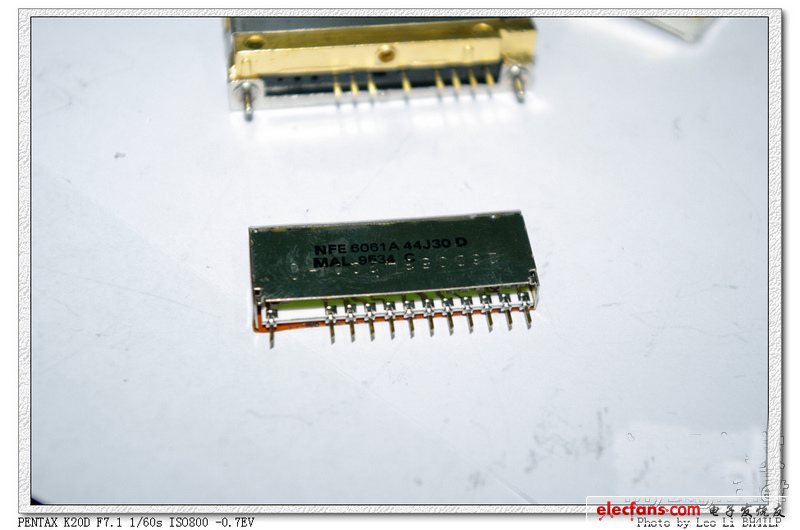

NFE6061x = 403-470 MHz.

NFE6062x = 470-512 MHz

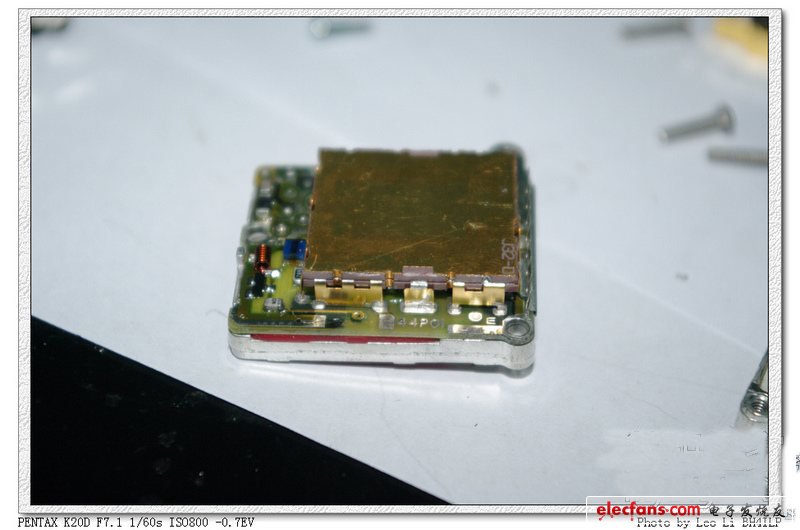

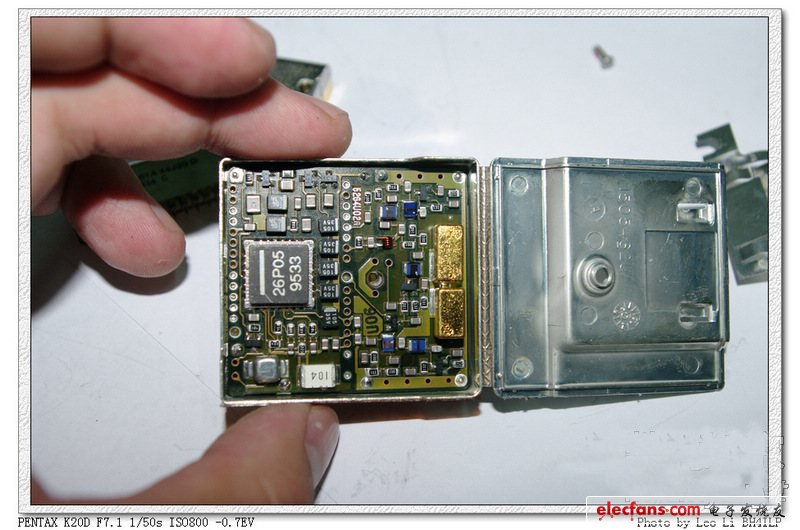

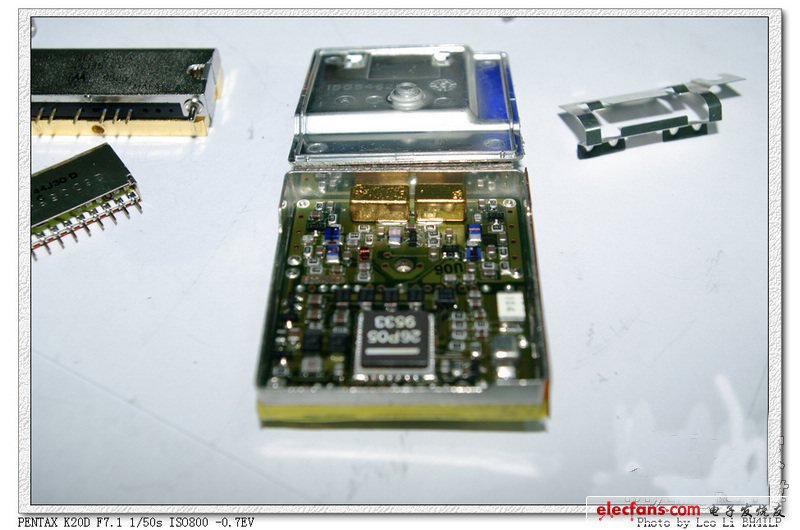

這個是頻率合成器模塊也就是最大的那個模塊拆開之后…… 兩個金燦燦的東西很誘人呀 不知道是啥玩意……

正面特寫

下面是最最精彩的壓軸好戲 功放塊 哈哈

背面金燦燦的太漂亮了 下面華麗轉身

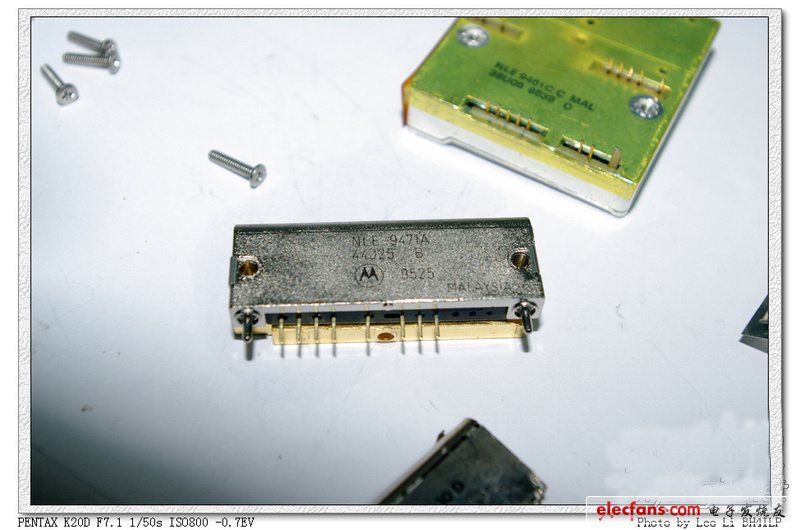

正面型號 這個也是有頻率區別的［list=disc］

NLC6261A = 74-88 MHz

NLD8121x = 136-150.8 MHz High Power 6W

NLD8773x = 146-174 MHz High Power 6W

NLD8122x = 146-162 MHz High Power 6W

NLD8133x = 146-178 MHz Low Power 2.5W

NLD8123x = 157-174 MHz High Power 6W

NLE9471x = 403-433 MHz High Power 5W

NLE9472x = 440-470 MHz High Power 5W

NLE9473x = 460-490 MHz High Power 5W

NLE9474x = 482-512 MHz High Power 5W

下面功放塊開始曝光了哈 最漂亮的在這呢

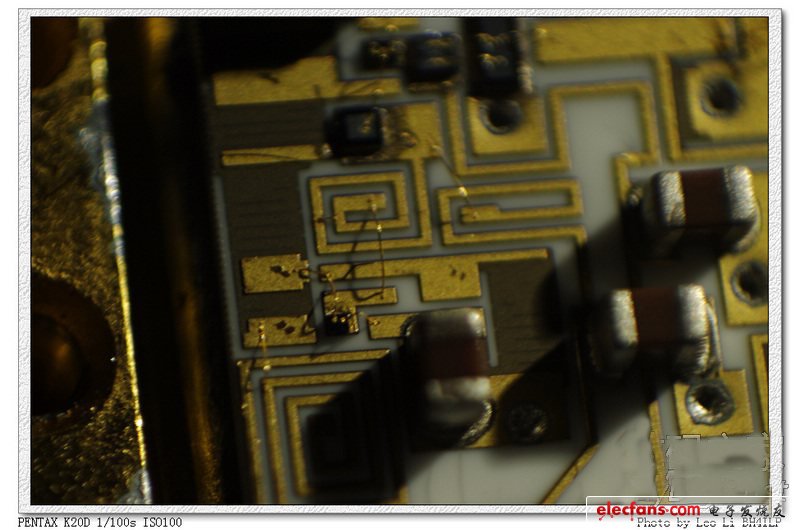

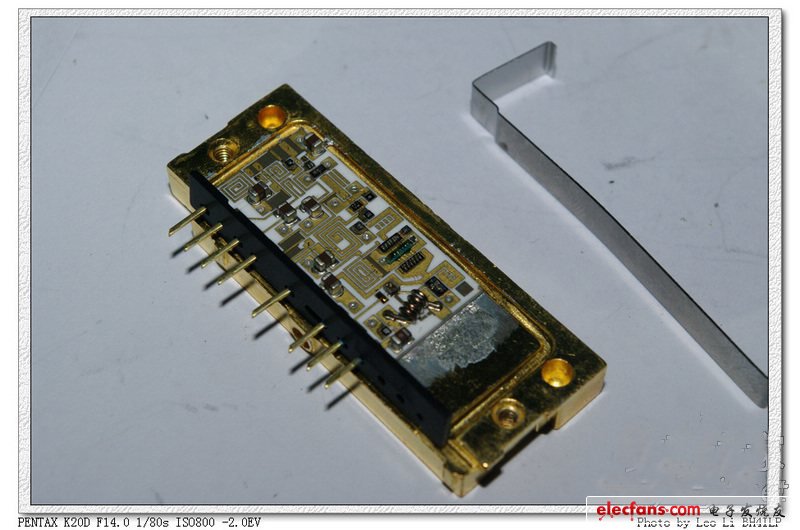

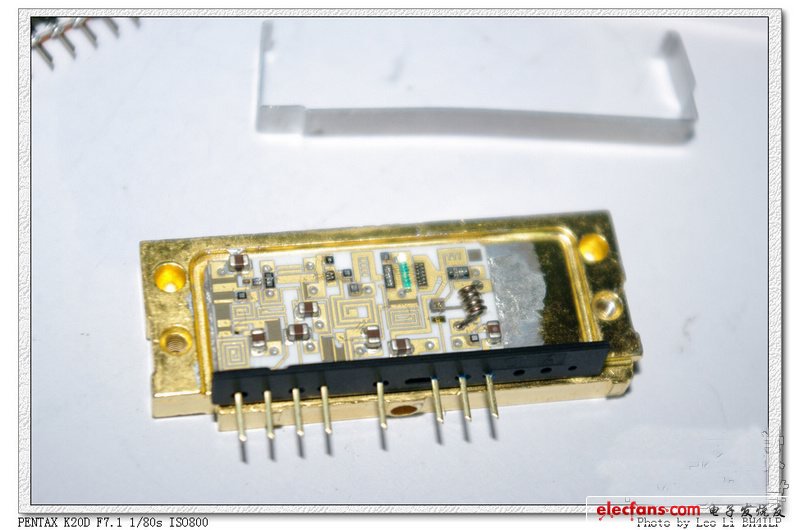

金燦燦的 陶瓷基板上面的走線都是金的

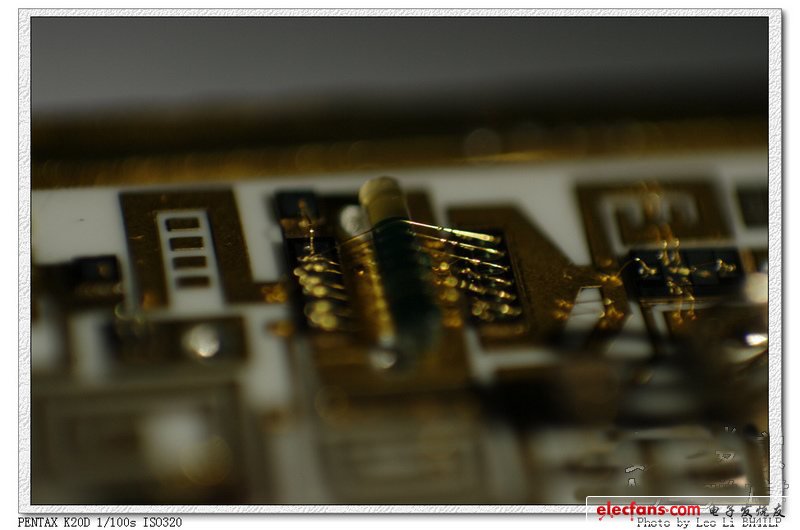

開閃光燈的了 漂亮吧 印刷電感 高頻走線 簡直是藝術品

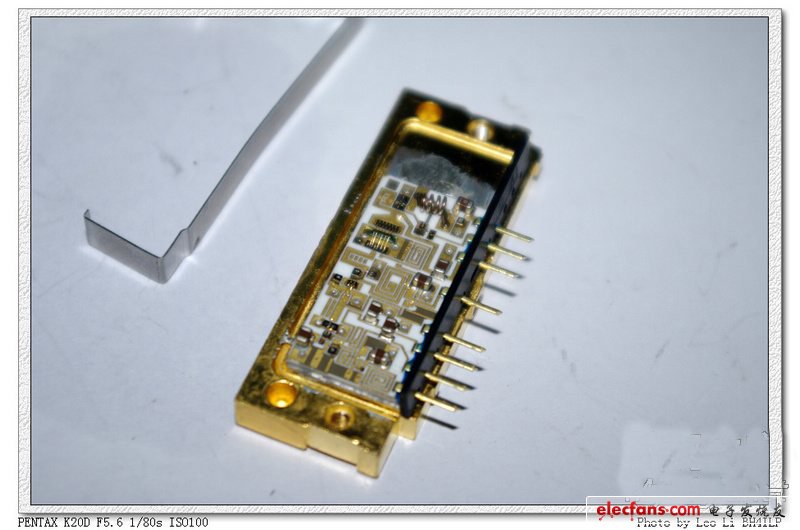

換個角度

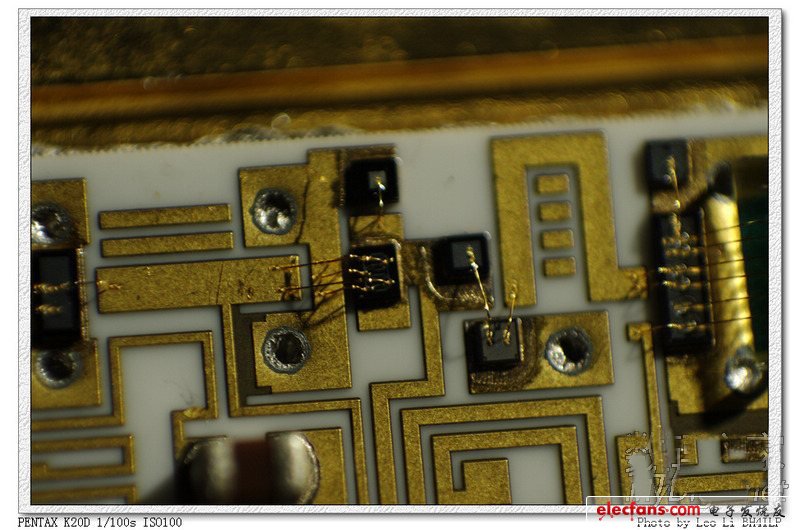

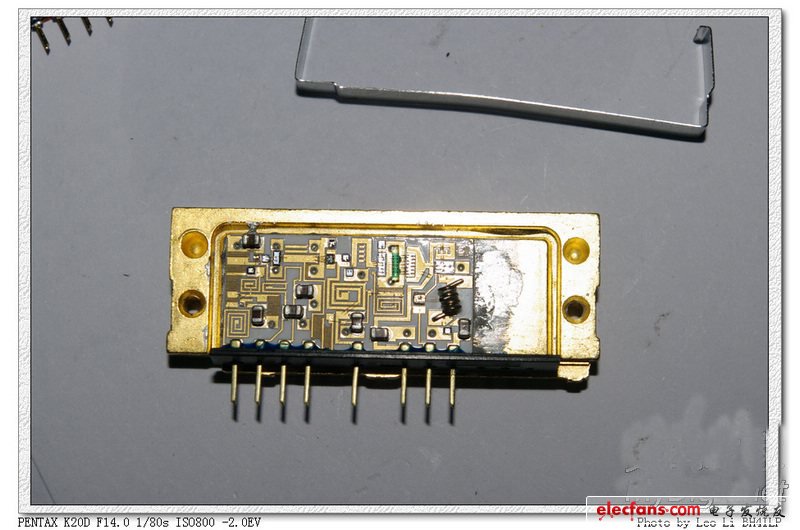

看到隱約的金絲了么？

下面標頭反接 微距特寫

一根一根的金絲呀

都是金子呀

提個問題 為啥是裸露的硅片呢 怎么沒有環氧樹脂封裝呢？

全是裸硅片加金線，下面繼續科普，在高頻信號電路中很多新片都是沒有外部封裝的，直接用金線連接外部電路，這樣做的好處主要是可以降低封裝電容和分布電感，因為信號頻率一旦高了之后，原本絕緣的東西就變得不再絕緣了，而是形成了電容從而使信號通過電容耦合到別處，另外對于高頻 過長的引線、引腳都會形成電感從而破壞原有的設計參數。所以高頻信號處理經常使用沒有封裝的裸硅片，另外在功率放大電路中不加封裝也更有利于散熱。

科普結束，基本模塊也都介紹完了，下面看看空主板

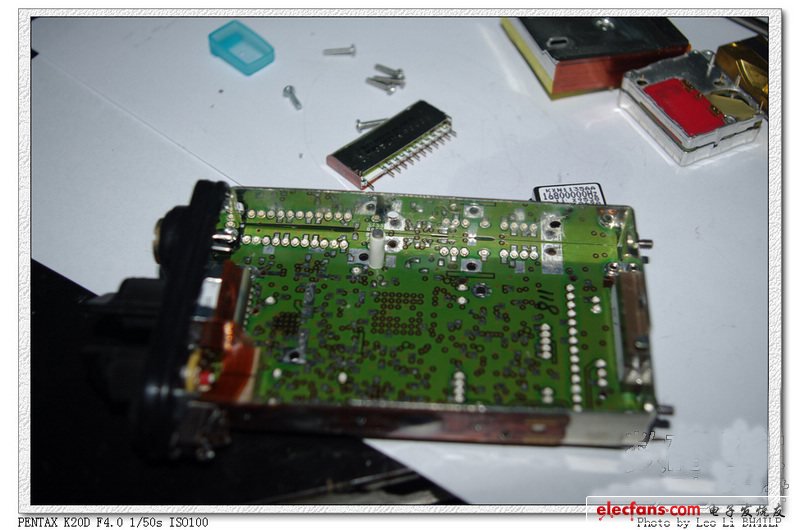

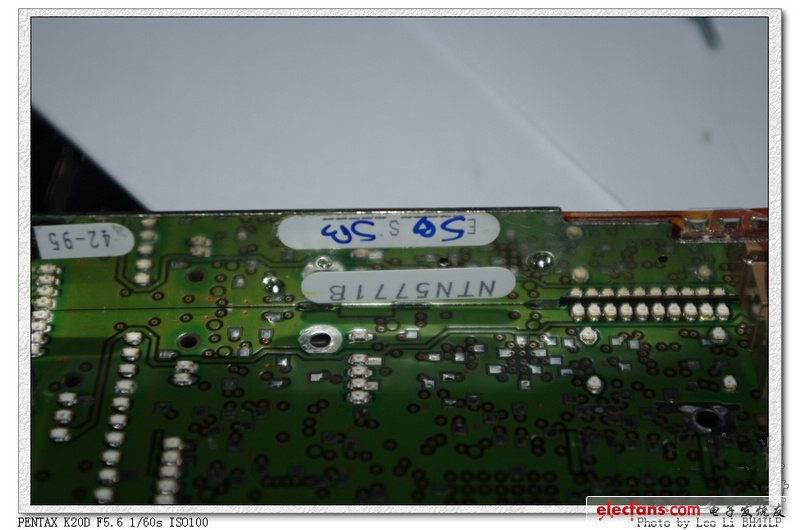

看看 所有模塊都是可以拔下來的……

再給這兩個濾波器一個特寫 呵呵

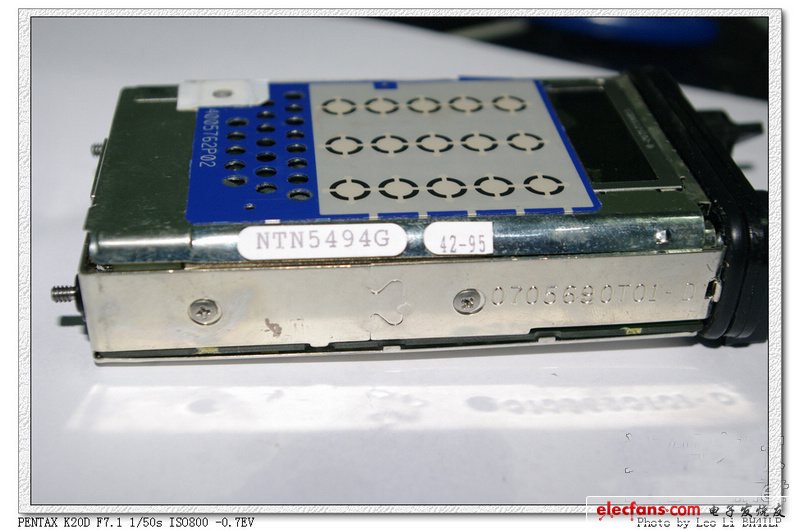

機身的序列號

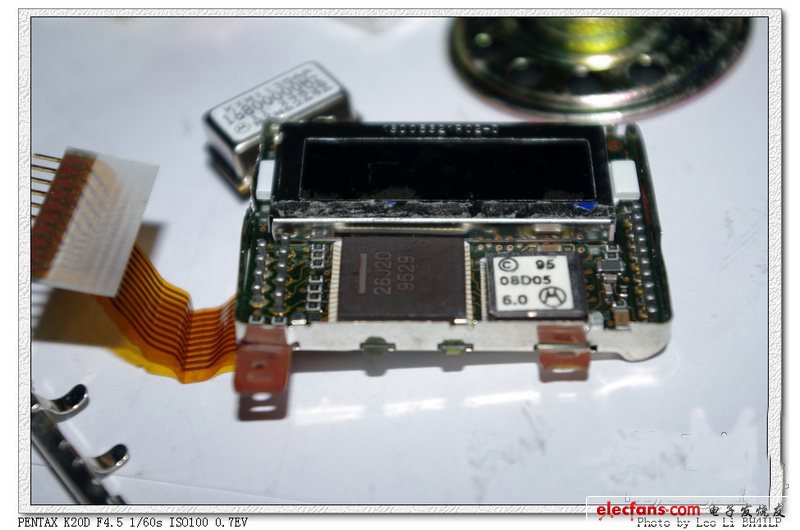

顯示模塊

一堆殘骸

全文完 ，看完這個圖片，大家有否被摩托羅拉精湛嚴謹的造工所震撼呢？不管你們震不震撼，反正我就震撼了。
