電子發燒友網 [翻譯整理/Joyce]一架低軌道氦氣助推的飛行器LOHAN正準備由火箭發射到平流層，到達太空邊緣，該飛行器的設計團隊正歡欣鼓舞地期待飛行器的升空。

LOHAN的研究執行由信息技術網站The Register主導，采用了安東尼（Anthony Stirk）設計的快速高空充氣（HAB）系統。安東尼和尼爾（Neil Barnes）一起設計了PCB圖紙，并根據LOHAN的具體要求進行了全面修改。

LOHAN使用了華強PCB（HQPCB）的PCB板。通過Mitch（Mitch Davis of Hackvana）的協助，設計團隊很快拿到了PCB板這個關鍵元器件。安東尼說：“正是Mitch卓越的工作給他們提供了質優價廉的PCB板”。

HQPCB

拿到PCB板后，Neil Barnes即著手進行元件焊接。所需的元件包括一顆ATMega644微處理器芯片、uBlox MAX-6 GPS（達50，000米高度 ）， NTX2無線模塊、ADXL345 3軸加速計、SD卡（用于記錄數據）接口、3個溫度傳感器，以及與 RockBLOCK Iridium 衛星通訊的接口。

PCB板的原型設計

實際在原型基礎上還增加了ADXL345 3軸加速器（見下圖左上方），在下面的部分我們看到右下方是GPS天線，并且系統由6V電池供電。

根據LOHAN要求設計的電路

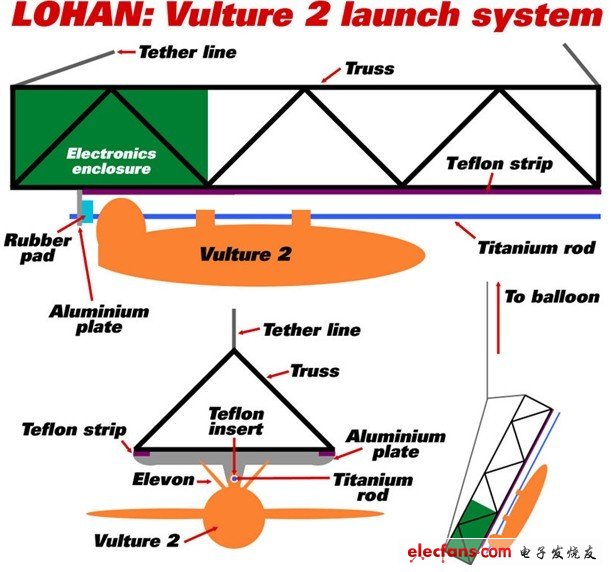

這塊PCB板將點燃Vulture 2 火箭引擎，將飛行器發射到GPS預設的高度。此時，兩個晶體管（用于冗余）將關閉一個位于點火器和獨立的12V電源之間的繼電器。

按照原定的設計，工作人員希望能將LOHAN發射到預定高度，電路板點燃Vulture 2火箭引擎。

Vulture 2火箭引擎非常巨大，因此安全性是需要重點考慮的一個方面。這對PCB板的性能也是一個重要考驗，且讓我們拭目以待。

文章來源于擁有600萬用戶的信息技術網站The Register。該網站的工作人員在成功發射了PARIS紙質飛行器之后，正準備將新的飛行器LOHAN發射到接近太空區域。

詳細報道請參考http://www.theregister.co.uk/2012/11/13/lohan_board/
