藏在首臺Android機內部芯片電路設計的秘密

454398 ? 來源:本站整理 ? 作者:電子大兵 ? 2013-06-08 15:52 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

G1名字中的“1”有很多含義,不僅僅是支持Google的Android系統的第一部手機,它還是第一部使用T-Mobile的3G網絡的手機、HTC的第一部電容式觸摸屏手機、HTC的第一部軌跡球手機以及HTC的第二個嘗試5行鍵盤的手機。

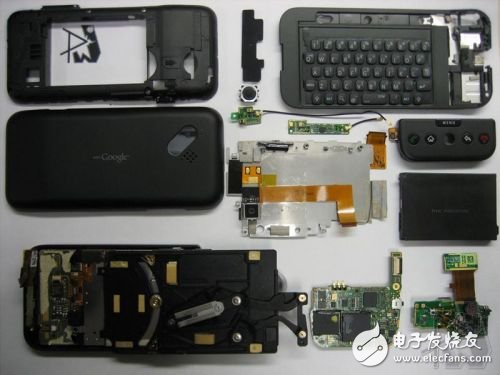

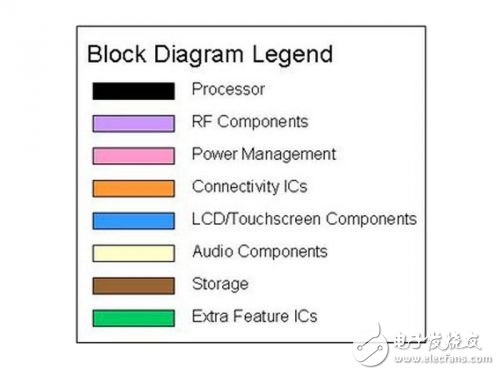

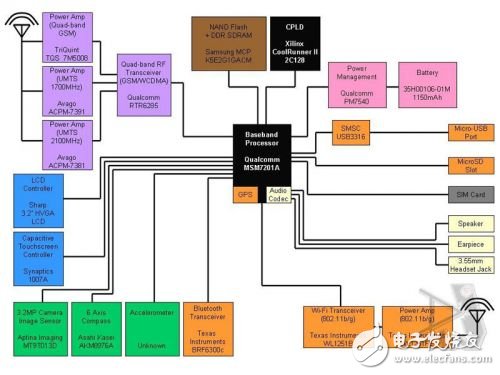

對于初學者,我們先為你介紹框圖:

高通MSM7201A,這是之前使用在Touch Diamond和Touch Pro上的,G1也強力采用。和BlackBerry Storm類似,GPS和音頻處理模塊都被嵌入到處理器中了。幸運的是,雖然它運行新的操作系統,但HTC已經擁有非常豐富的處理器使用經驗了。處理器的旁邊運行的是收發器電源管理集成電路,它們分別是高通RTR5285和高通PM7540。

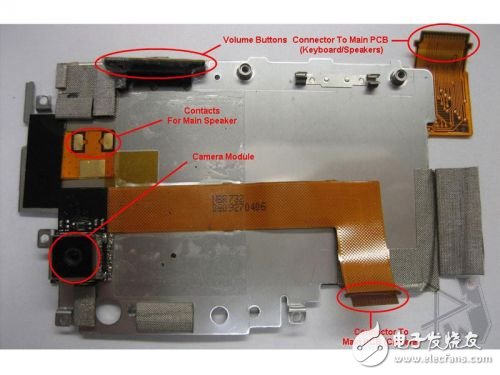

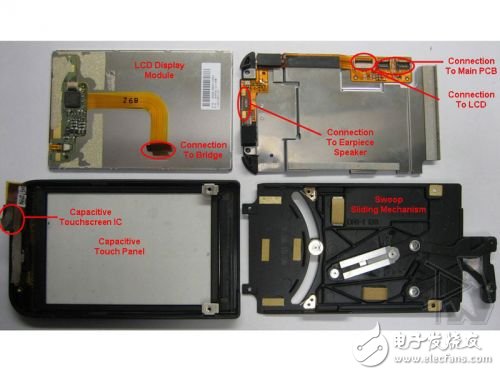

這部分是很酷的,因?yàn)樵谄聊坏膬?nèi)部有四大部分。實際的外套前面是電容式觸摸面板,采用新思科技的觸摸控制器以及一切和觸摸屏有關的東西。這款手機的一個有趣特點是采用了雙振動電機。一個電機安裝在顯示模塊中,另一個在主電路板上。

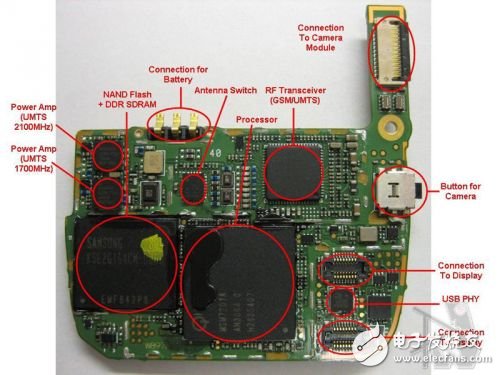

有兩個主電路板容納了大部分元件。主電路板在左邊被標出,“Chin”電路板在第8步給出。NAND閃存+DDR內存則采用了三星的MCP。SMSC提供了USB PHY用來處理PC和處理器的連接。

如圖所示,Avago提供了GSM和UMTS功率放大器(ACPM-7381和ACPM-7391)。TriQuint提供了它們的常規GSM功率放大器(TQS 7M5008)。Asahi Kasei制作了我們所知的第一款有趣的指南針集成電路的外觀。

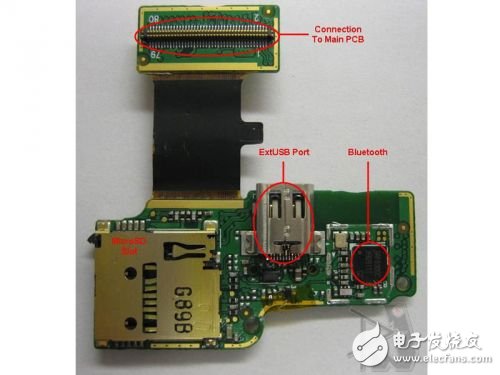

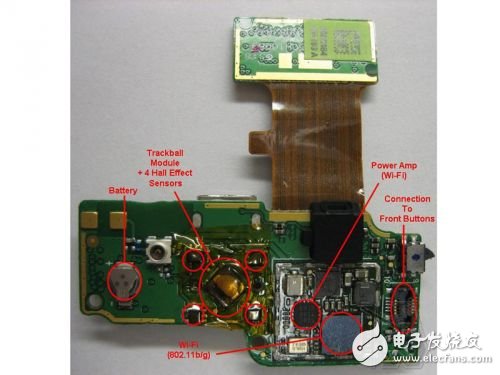

最后,我們將視線移到“Chin”電路板上。德州儀器提供了藍牙Wi-Fi芯片,都出現在這塊電路板上了。軌跡球模塊和幾乎用在每款黑莓手機上的一樣。
