智能手機日趨同質化的當下，不少廠商在手機的超窄屏幕邊框、纖薄厚度、快速充電等方面下力，以求旗下產品的差異化。Sharp今年發布的兩款新機AQUOS CRYSTAL和AQUOS CRYSTAL X，以僅2.26mm的超窄邊框刷新日前智能手機邊框窄度的記錄，同時借助水晶屏幕的切割邊緣的透視效果，在肉眼下幾乎無邊框，令人驚嘆之余也從一個側面可以看到日系手機即使在終端市場逐漸沒落，但是仍然可以代表上游供應鏈里的核心技術生產力。

這樣有特色的手機，自然eWiseTech也不會放過。這次拆解的是AQUOS CRYSTAL（下文簡稱Crystal）這個版本，下手前，快速了解一下它。Crystal最突出的當然是這塊屏幕，直接從手機頂部一路覆蓋下去，這樣的布置更加放大了超窄邊框的視覺沖擊力。于是一般位于屏幕上方的前置攝像頭、光線傳感器等也只好被擠到屏幕下方，從左到右依次是前置攝像頭、AQUOS logo、光線傳感器/近距離傳感器以及LED指示燈。少了聽筒？由于受話的部位還是在屏幕上方，Crystal使用的不是我們常見的聽筒，而是內置骨傳導SPK聽筒，通過屏幕震動顱骨拾取聲音。

由于邊框超窄，所以Crystal存在邊緣漏光的情況，eWiseTech買到的這一部Crystal就存在兩個邊緣漏光的現象。

拆解方面，Crystal在結構堆疊上沒有特別大的發現。

常規的從后殼處入手。

電路板面積比較大。

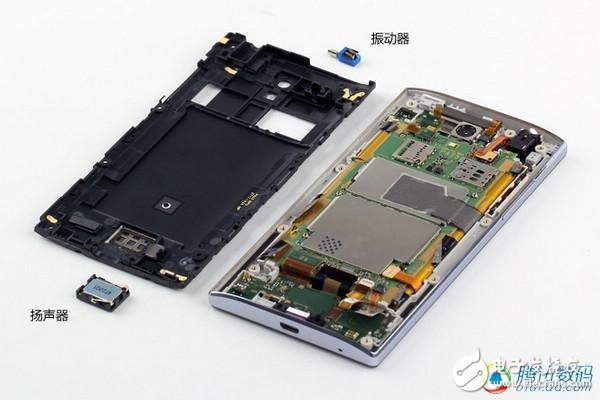

打開后端蓋，后端蓋上有少量卡扣但是并不難打開，然后分離振動器和揚聲器。

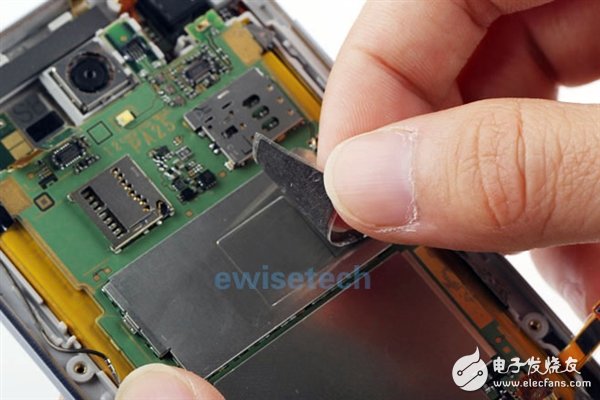

撕開粘貼在主板屏蔽罩上的貼紙。

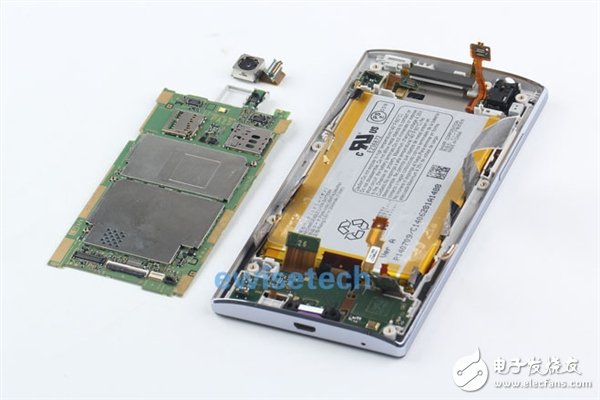

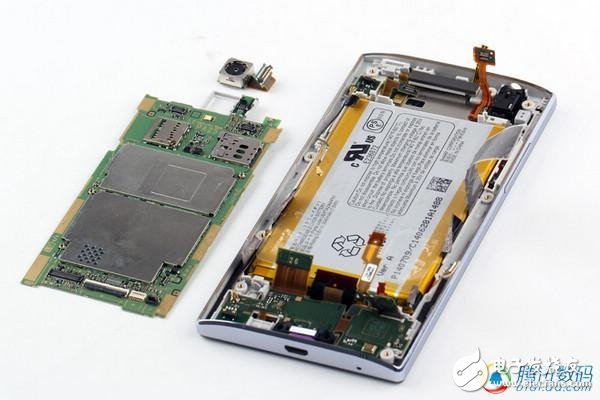

分離連接主板的各接線口，取下主板并一起拿下扣在主板上的后置攝像頭。

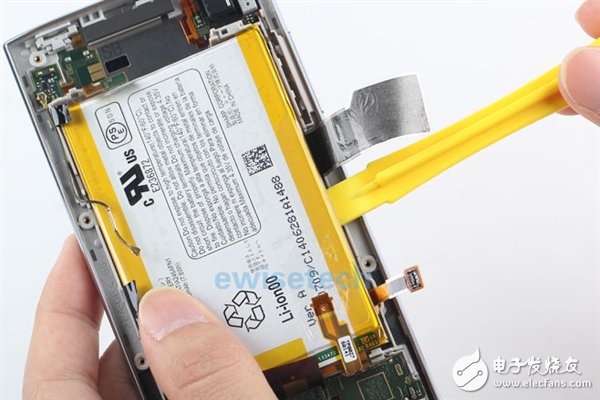

電池和前面板有一層粘性膠，拆下來還是會費點功夫，要用撬片慢慢撬下來。

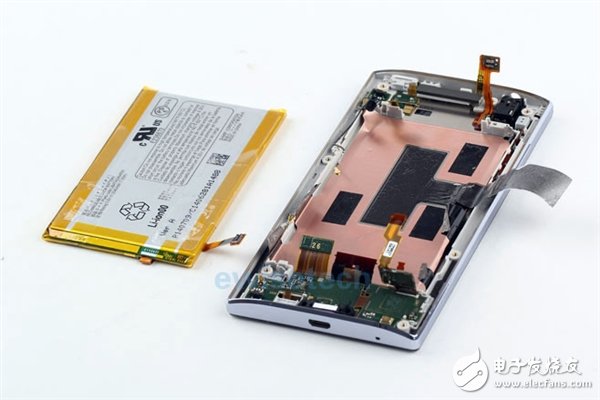

看到拆下來的電池，感覺又一是個熟悉的身影（索尼電池）。

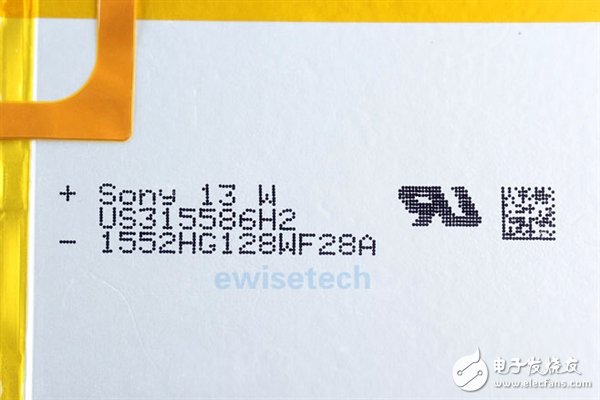

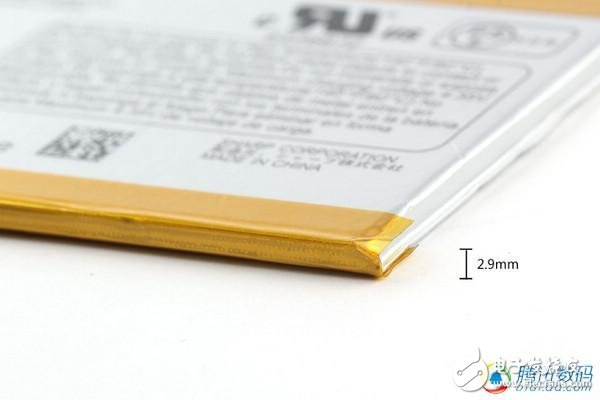

果然在電池背部看到了Sony的標識，封裝Mark為US315586H，為了兼顧上手機輕薄化的使命，電池的厚度做得比較薄，2.9mm，因此也犧牲了部分的電池容量，2040mAh，在今天的智能手機里幾乎是墊底的。

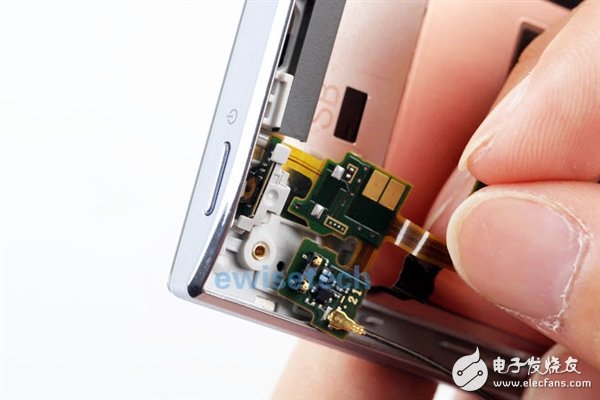

取下電源按鍵/同軸線接口軟板。

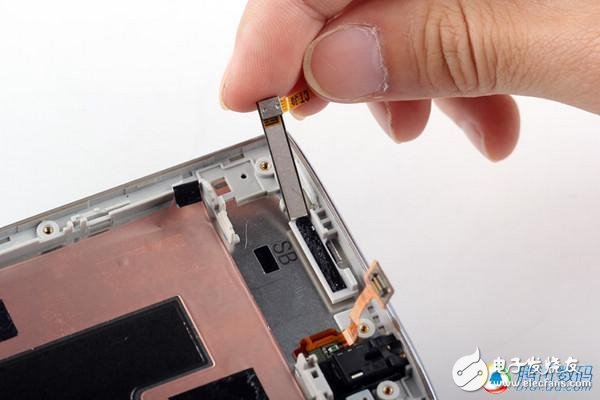

下圖這里就是上文手機簡介時提到的骨傳導SPK聽筒，該模塊通過黑色的膠布粘貼在屏幕背面。通過軟板與電路板實現連通。

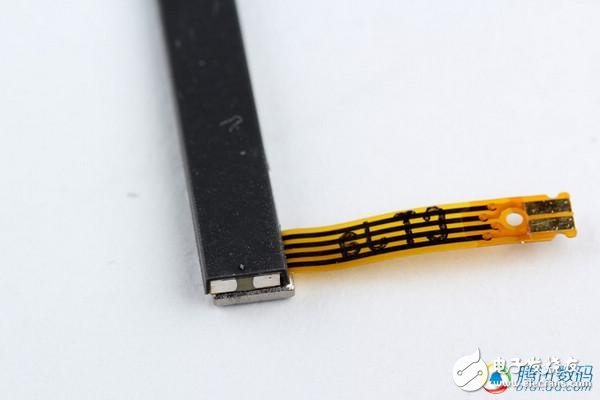

骨傳導SPK聽筒特寫，模塊的一面覆有一層質地柔軟的材料。模塊軟板上的Mark是CT Ja，暫時無法辨認廠商。

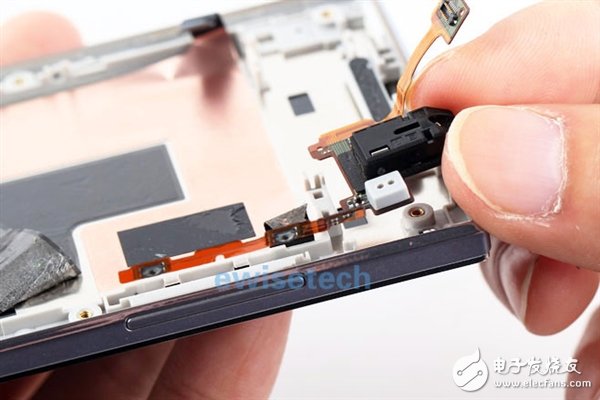

接下來取下的是耳機/降噪麥克風/音量按鍵模塊。

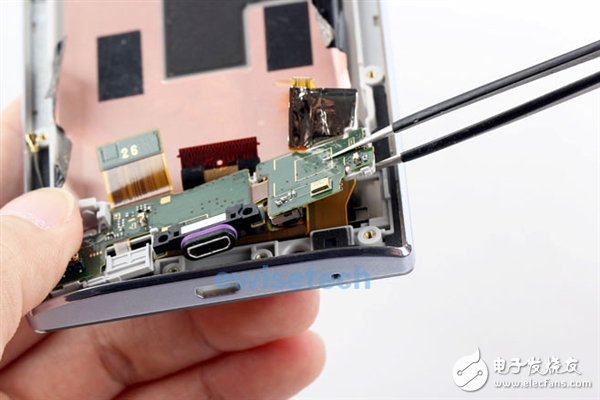

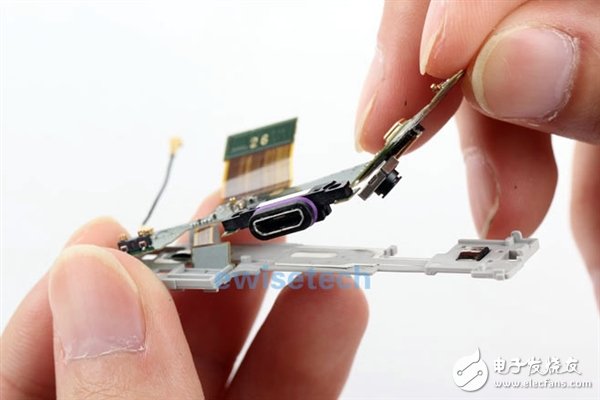

用鑷子取下USB接口/麥克風排線模塊。

USB接口/麥克風排線模塊下還有一個支撐板。

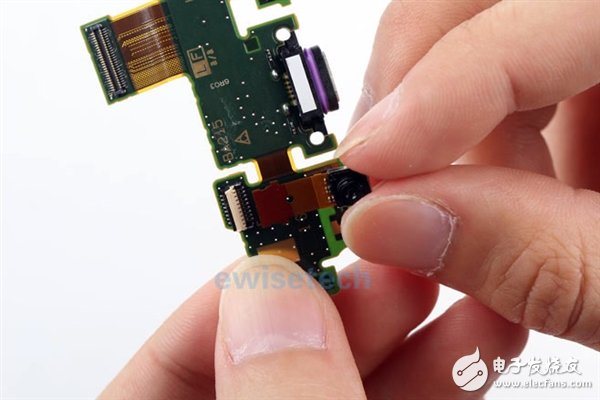

USB接口/麥克風排線模塊下連接的前置攝像頭。

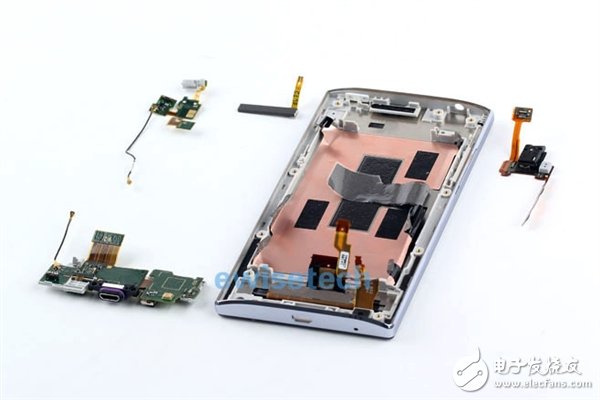

來一張以上各模塊的分解集合圖。

那么重頭戲來了，已經ready的加熱臺早就在呼喚屏幕君了。這款幾乎看不到邊框的手機屏幕到底是怎樣的構造？為何能做到幾乎看不到屏幕黑邊，從而達到近乎“無邊框”（實際上有邊框只是邊框很窄）的效果？

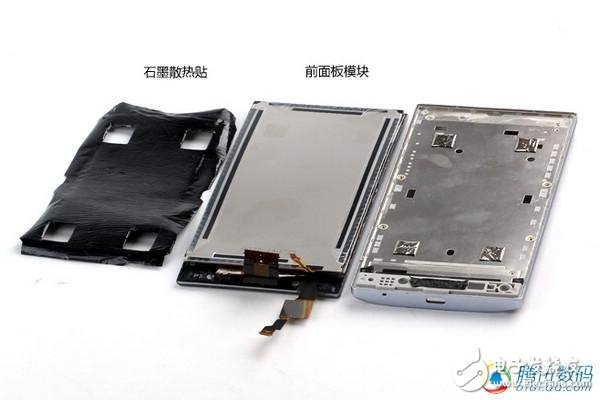

從內支撐板上分離屏幕模組（用加熱工作臺加熱至100度左右）并撕下屏幕模組背面的散熱石墨。

前面板屏幕模塊與機身間采用了一塊石墨貼紙散熱，而且使用到四個小的折疊紙將屏幕和機身進行一定程度的隔離，這樣在兩者中間形成一小段空間，eWiseTech工程師推斷是用于散熱和緩沖。

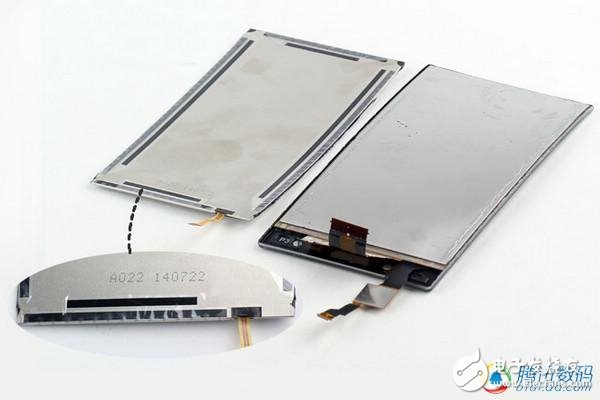

Crystal使用的是ASV屏幕，S-CG Silicon材質生產，使用的LED模塊背光。背光模塊上的Mark A022 140722。

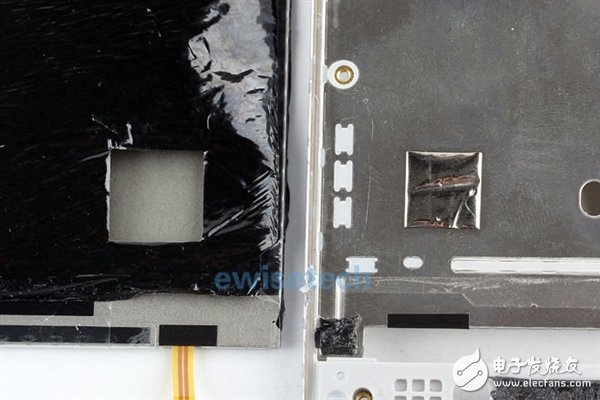

右邊的方形軟墊和散熱石墨的方形孔對應，有兩種作用，一個是當手機受到外力沖擊時起到緩沖減震的作用，另一個則是支撐著屏幕面板讓屏幕面板與支撐板之間留有空隙以便更好的散熱。

接下來看看拆分下來的OGS屏幕模塊，觸控面板和顯示面板全面貼合，采用的synaptics的觸控芯片，屏幕模塊來自Sharp自家。

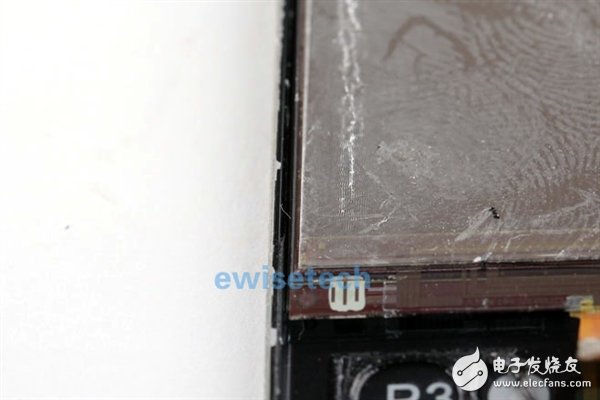

屏幕模塊的邊緣其實是存在邊框的，拆解開之后這一圈黑邊就無所遁形了。

外面的保護屏距顯示屏的距離確實夠“窄”，但這樣做的后果也可想而知：一個不小心，屏幕就有可能摔個稀巴爛，不過人家夏普敢做這么窄的邊框也說明其在屏幕方面的“功力”之深厚。

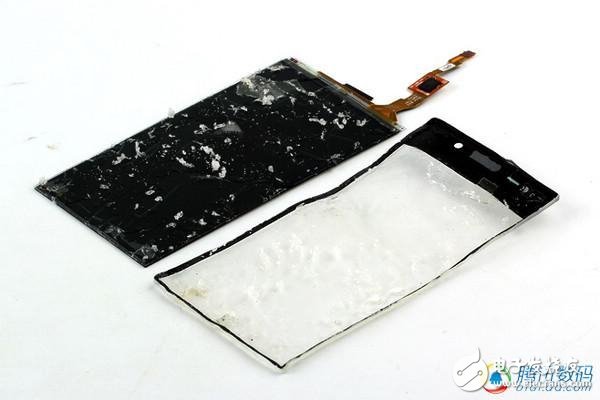

最后看看關鍵的前面板保護模塊，拆分開來時已經面目全非了。官方稱材質是特制水晶面板，可以看到整個前面板仍然是存在邊框的，只是Crystal巧妙地將這一圈的黑色邊框彎折到手機邊緣將屏幕包裹住，再配合特殊切割工藝形成的透視角度，最終達到無邊框的視覺效果。

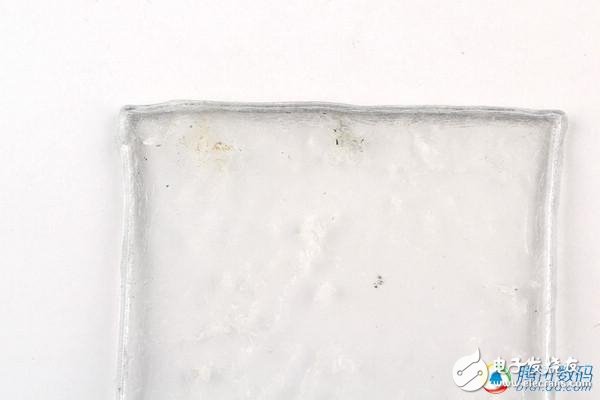

與想象的水晶面板不同，實際上Crystal這塊面板的質感和特性都更像是塑料，加熱分離時會變形，如下是拆分開前面板正面照，依然可見邊緣比較剔透的效果。

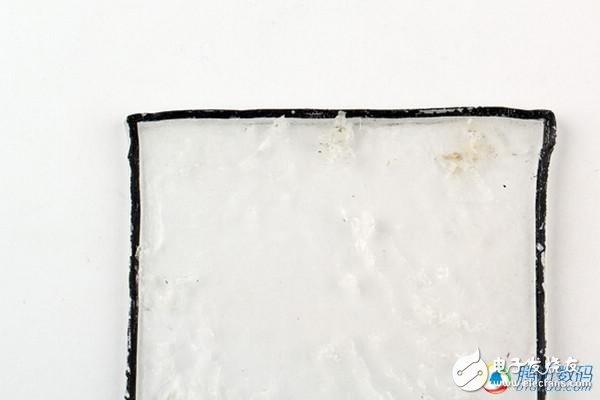

翻個面，邊緣因為受熱翻卷了，黑色的邊框看得很清楚。

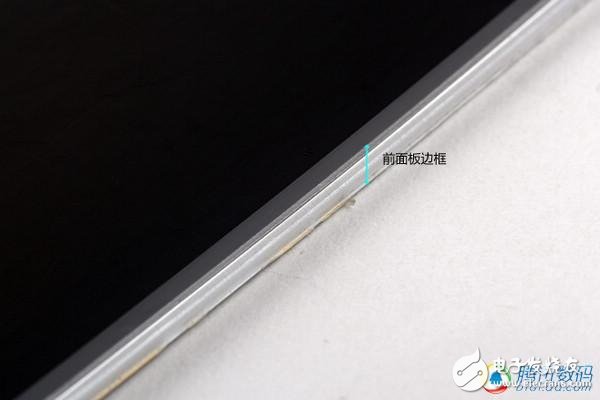

實際使用時的效果，這段邊框在手機的側面，視覺的無邊框效果這樣來的。

小結

從上面的拆解來看，夏普的這塊屏幕邊框已經做的夠窄了，但是回到?jīng)]拆解之前的屏幕來看，AQUOS Crystal手機的保護面板邊緣采用了斜邊切割處理，形成了一種折射的效果，讓人眼看過去就直接隱藏了顯示屏上的黑邊，因此成就了近乎“無邊框”的 AQUOS Crystal。

Crystal 的超窄邊框的實現，除了在屏幕邊緣的電路上做了努力之外，與其保護面板的透視效果也有莫大關系。同樣大的屏幕可以使用相對更小的機身尺寸來承載，在大屏與單手操作之間有了更好的均衡。但是超窄邊框也為手機帶來了許多其他方面的考驗，比如邊緣的誤操作、屏幕的易碎性、邊緣的漏光等。

就在我們拆解Crystal的時候，就有LG 0.7mm更窄邊框的屏幕問世了，搭載這款屏幕的將是國內廠商，預計年底上市。
