隨著經濟的發展，人們對防盜、防劫、防火安保設備的需求量日益增長，報警系統也從原來的簡單化、局部化向智能化、集成化發展。本文設計防盜系統采用STC12C系列高速1T單片機作為整個系統的控制核心，負責對家居內的各個智能防盜模塊進行控制管理，若出現異常物體或者人員侵入，在啟動高強度聲音報警的同時，還可控制本系統中的GPRS模塊SIM300自動撥打設定的電話或者發短信，實現系統的智能遠程報警。同時遠程控制者還可以通過撥打電話或者短信方式實現對系統的遠程控制，對受控區域的電源或者其他裝置進行控制管理，從而保護個人的家居財產安全。

GPRS通信模塊

本設計中GPRS通信模塊采用的是一款三頻段GSM/GPRS模塊SIM300，適合于開發一些GSM/GPRS的無線應用產品，如移動電話，無線MODEM卡，無線POS機，無線抄表系統以及無線數據傳輸業務，應用范圍十分廣泛。SIM300模塊具有一套標準的AT命令集，包括一般命令、呼叫控制命令、網絡服務相關命令、電話本命令、短消息命令、GPRS命令等。本系統中與GPRS模塊的通信是通過串口連接，通過處理相應的AT命令，來實現系統與模塊的數據通信。

系統中，設計了SIM300模塊的相應接口板電路，該電路板主要包含SIM300必要的外圍電路，4.2V電壓供給電路 ， SIM卡座以及RS232串口電平轉換電路等。該模塊的功能是通過天線接收手機發過來的信息，并且通過串口與系統主控CPU通信，判斷是否有讀短信的AT命令，等單片機讀短信成功，由系統主控CPU對信息進行分析后，做出相應的處理。同樣，當防盜系統發出報警信號時，由主控CPU發出報警，控制SIM300模塊實現相應的信息發送。

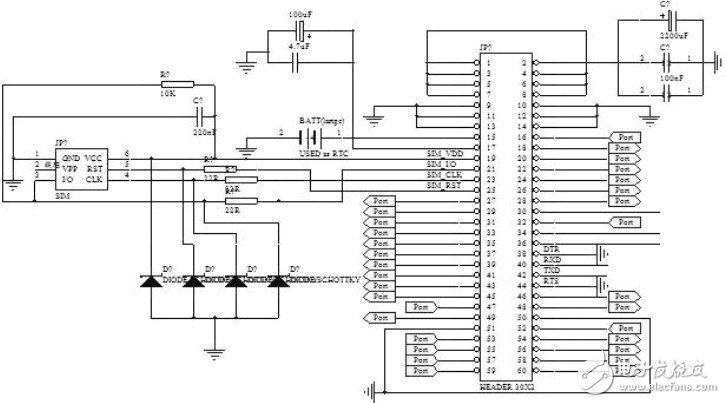

圖2SIM300外圍接口部分電路

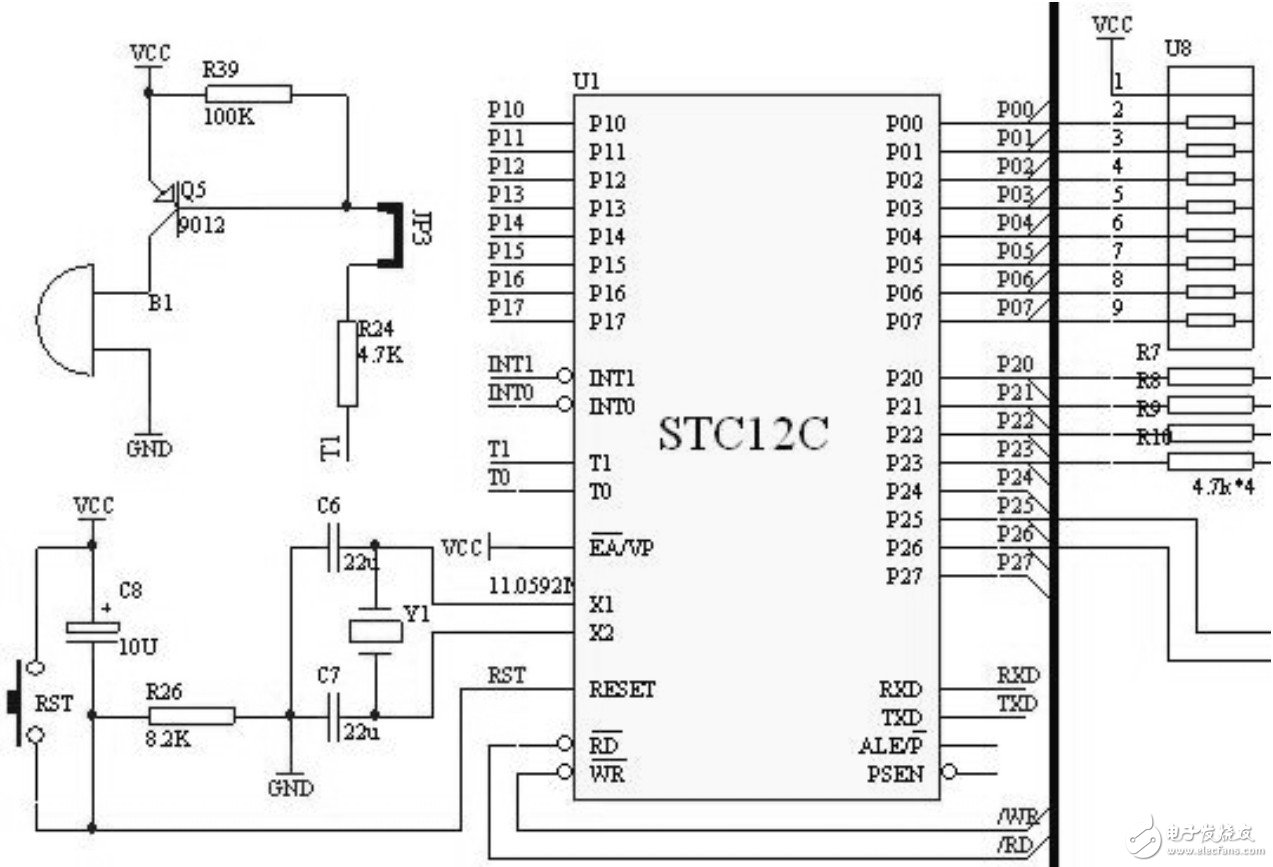

圖3CPU及部分外圍電路

設計采用增強型高速單片機STC12LE5A60S2為控制器、SIM300作為無線GPRS通信模塊來實現系統的遠程控制，各防盜模塊與系統之間采用無線模塊來通信。系統可通過撥打指定手機或發送短信等方式，實現對各個模塊的狀態進行遠程監控，異常情況可遠程操作該系統實施相應的控制命令。
