嵌入式產品Hacking 一直都是備受關注的議題，而越來越多的攻擊者也瞄上了物聯網嵌入式設備。跟以往純軟件安全研究不同的是，這類研究往往需要結合相應的硬件知識和設備。如何能快速入門嵌入式系統？本文分享針對I2C協議的實戰案例和相應的工具使用。希望可以一起來Hacking all the Things。

I2C協議基礎

凡是接觸過嵌入式系統的朋友，對I2C協議一定不會陌生。其與UART，SPI和JTAG等并列為最常見調試協議。I2C 全稱為Inter-Integrated Circuit，是由飛利浦公司設計的一種多主從架構的串口通訊協議。

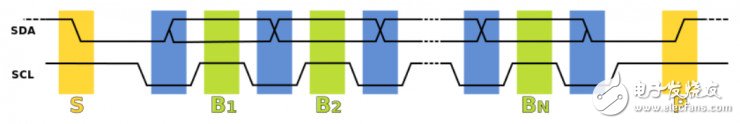

I2C協議非常簡單，僅有Clock 和 Data 兩條數據總線，外加 Ground. 通常是1個主設備和多個從設備的架構。在通訊速度上分別為100khz，400khz，1Mhz，3.2Mhz。在運用方面對速度沒有高要求的，都可以使用I2C進行通訊。比如PC風扇的溫度和電池的電壓數據采集等，每個I2C設備都各有一個讀和寫地址，只有知道了這個讀寫地址才能跟其通訊。

除此之外許多用來存儲系統配置和參數的EEPROM芯片自身也支持I2C協議，比如IBM Thinkpad 系列用來存儲BIOS 密碼的EEPROM，就是通過I2C協議在MCU與EEPROM 之間進行交互。

神器BusPirate

工欲善其事必先利其器，擁有一款神器對嵌入式設備Hacking將起到事半功倍的作用。BusPirate 是由Dangerous prototypes 設計出品的一款硬件hacking 瑞士軍刀，支持多項常見協議并可跨平臺Windows/Linux/MAC，并擁有豐富的幫助文檔。

BusPirate可以Sniffing 和讀寫 I2C等協議，同時還可對AVR 等芯片進行編程操作，在操作上也是非常簡單，只需用minicom 以115200 波特率跟BusPirate連接便可。

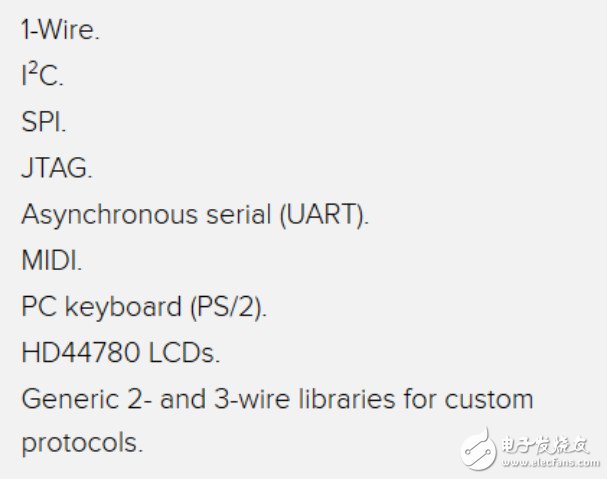

BusPirate支持協議如下：

BusPirate 接口連接示意圖：

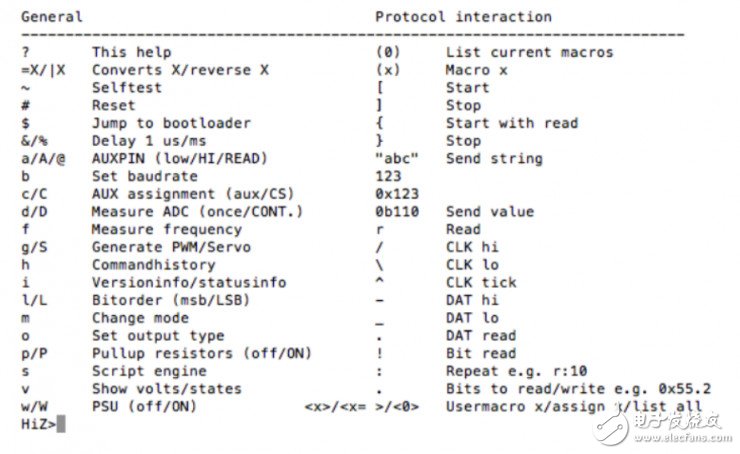

BusPirate 命令列表：

攻擊案例 -- 數字密碼鎖

接下來我們來看一個通過分析I2C 協議，從而破解門鎖密碼的實戰案例，我們的目標是這款 型號為YL99 的數字密碼鎖。這款密碼鎖完全依賴于用戶設置的數字密碼，也許對某些人來說不需要帶一堆鑰匙的確方便了很多。

因?yàn)閅L99 是完全電子化的的門鎖，所以提供了普通機械鎖沒有的功能。比如YL99 擁有多 個功能不同的賬戶，Master 賬戶：可用于設置管理用戶密碼（默認0123#）。普通賬戶：用于存儲普通用戶密碼。YL99 同時還提供了貼心的防密碼泄漏功能，操作方法：鍵入起始碼（0） + 跟隨用于掩蓋的任意幾位數字+ 跟隨正確密碼 + # （確認結束）。 通過這樣的方式就算邊上有人，也不怕被看到正確密碼了。

但是千里之堤，潰于蟻穴。YL99 的設計缺陷，竟能讓人從外部將鎖的鍵盤部分分離，從而訪問到內部PCB 主板。而玩過硬件Hacking 的朋友都知道，被人輕易訪問到內部PCB 主板部分是大忌。

在YL99被打開后主板結構便展現眼前。除了YL99 使用的元器件外，我們還可以清晰看到主板上還標有一個Reset 復位觸點。那么這個時候我們便可以通過短接復位觸點和Ground 的方式將密碼恢復到出廠設置，從而得到bypass 的目的。但這方法的短處也非常明顯，在bypass 的時候每次都需要卸螺絲，而且如果恢復到出廠值，很容易就被人發現了。

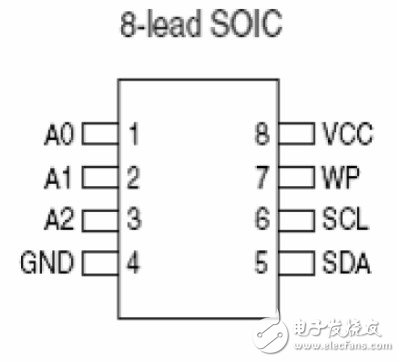

不過好戲才剛開始。我們?cè)谥靼迳线€發現了YL99使用的MCU em78p156e 和用來存儲密碼信息的EEPROM 24C02。通過閱讀24C02 的datasheet 我們得知其使用I2C 協議和MCU 通訊，同時datasheet 也清晰的標出了芯片管腳的用途，比如I2C 使用的SCL（時鐘頻率） 和SDA（數據總線）。

終于我們的神器BusPirate要派上用場了。我們首先用數據線將24C02的I2C 管腳和BusPirate的對應接口連接起來。

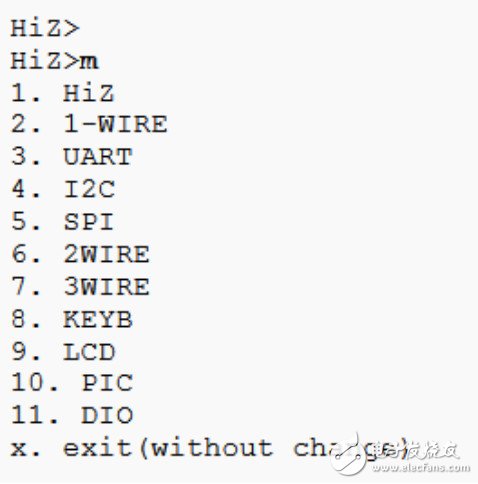

隨后通過minicom 或其他serial tools 進入Buspirate的I2C調試模式。

在I2C 的調試模式中，有個非常有用的功能I2C sniffer。通過它我們可以監控I2C 的數據，用過WIRESHARK 的朋友一定不會陌生。

開啟了I2C Sniffer 模式后，我們便可開始觀察MCU 和 EEPROM之間的密碼交互。比如YL99 的密碼輸入過程為起始碼（0） + 正確密碼 + 結束確認（#）。

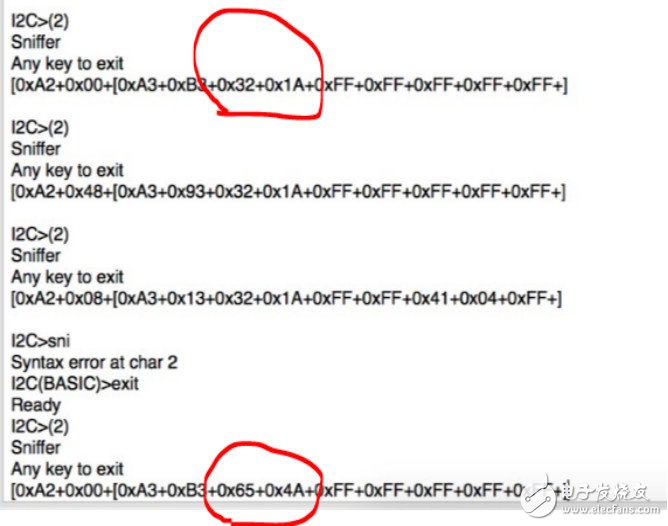

通過觀察發現在按下結束確認（#） 后，MCU 便向24C02 發送密碼驗證請求。但隨后致命的設計錯誤出現，EPPROM 24C02 將正確的密碼以明文的方式發回給MCU 以求完成密碼驗證過程，而這過程我們通過BusPirate 的I2C sniffer一覽無遺。

▲如圖：因?yàn)槭褂玫膌ittle endian 所以密碼 123 和456 會反著顯示

總結

通過本文的介紹和實踐案例，相信大家對I2C 協議和利用方式有了一定的了解。劍走偏鋒，反其道行之。攻擊者往往將系統的短板作為攻擊點，倘若某款嵌入式系統的設計者僅僅考慮到軟件層面的安全，而攻擊者又能得到物理訪問的話，那些防御方式便形同虛設。同時嵌入式產品往往面臨上市后便難以升級的困難，一旦攻擊方式曝光由此給產品帶來的損失是巨大的，因此安全產品在設計之初即應將安全考慮進去。
