早在2005年，國家就發文推廣對供熱按用熱量進行計量收費管理的制度，但歷經十幾年，由于分戶計量實施難度大，技術門檻高，施工成本居高不下等諸多原因，進展緩慢，其實該情況不僅存在于熱計量，在許多溫控儀表、能源計量、能效管理的類似應用中同樣存在。無線技術的推出，包括433、zigbee等無線方案的逐步完善，才逐步解決此類問題，而LoRa技術的發布，其在室內復雜環境的傳輸優勢，徹底改變了入戶難、施工難、監控難等諸多問題。

圖1 無線熱計量系統拓?fù)浣Y(jié)構圖

LoRa無線傳輸方案的優勢

其實在能源計量、能源管理，通信方面的布線都非常困難，無線傳輸是占絕對優勢的解決方案，目前行業內很多采用RS-485、M-bus等方案也逐步采用無線進行替代，實現系統歸一化，而在無線傳輸方面，LoRa方案在該領域又具備了更多的優點：

1、無線通訊，有效解決戶了大樓復雜環境的施工布線、安裝維護不便等問題，具有安裝及維護簡便、施工免布線、節約施工成本、縮減施工周期等優點；

2、LoRa無線擴頻技術，具備-148dBm的接收靈敏度，比起傳統470MHz傳輸，擁有超過兩倍的通信距離和覆蓋面積（溫控面板基本可以覆蓋上下五層樓），大大減少網關數量和施工成本；

3、LoRa采用ISM頻段無線通信技術，在實際應用中，城市環境內的眾多無線信號已經非常擁擠，都會對無線通訊產生很強的干擾作用，LoRa融合了數字?jǐn)U頻、數字信號處理和前向糾錯編碼，有效保證無線通訊穩定可靠和抗干擾能力；

4、超低功耗設計，采用電池供電的溫控器，使用壽命可長達3~5年。

LoRa模塊應用案例

圖2 LoRa無線模塊在溫控器中的應用實例

案例方案

節點方案：

溫控器與網關之間的通信采用LoRa無線模塊ZM470SX-M，模塊采用超小尺寸（15.0mm×15.0mm）設計，具備低功耗、遠距離等特性。由于溫控器產品可能涉及埋墻等方式的應用，對于LoRa天線方面的布局有一定要求，ZLG致遠電子還為客戶提供各種天線布局方面的協助服務，為客戶縮短研發周期、提升產品整體競爭力提供有效的保證。

圖3 LoRa模塊ZM470SX-M

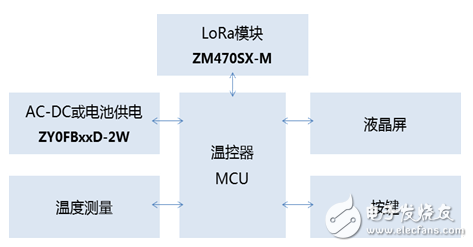

圖4 溫控產品結構框圖

網關方案：

ZLG致遠電子為工業互聯網領域推出了智能無線網關Iot-3968，以ARM9為核心，采用兩路MiniPCIE接口設計，并提供多種可選配的無線接口模塊（采用MiniPCIE接口設計，包括Wi-Fi、ZigBee、LoRa、GPRS/3G/4G等），方便客戶快速搭建合適自身行業的智能物聯網網關產品。

圖5 Iot-3968智能無線網關
