市場需求

無線溫度采集器應用范圍非常廣，在環境檢測、溫度門限報警等領域的應用很多，尤其是溫度門限報警，它能夠精準的采集所處儀器的工作環境。當溫度變化時，監護人員能夠有效預判相關設施的工作狀態，及時的維護，避免較大的損失以及造成的破壞，無線溫度采集器也是物聯網的一部分，隨著物聯網的普及，很多環境都需要溫度的實時監控。

解決方案

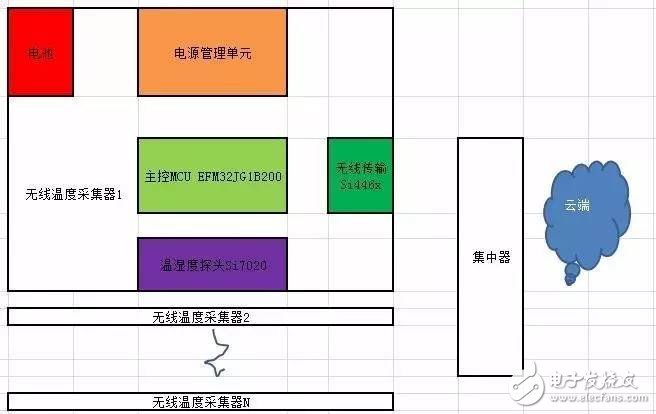

工作原理

電池供電，經過相關的電源管理和保護單元，給MCU、Sensor、以及通信模塊供電。溫濕度傳感器Si7020采集環境中的溫濕度數據，把數據傳輸給MCU，MCU把這些數據存儲起來或者通過無線通信單元把數據發送到集中器，集中器把數據上傳到云端網絡。

設計優勢

無線溫度采集器電池供電，但又必須使用壽命長，至少3-5年才能換一次電池，所以對整個方案的要求非常高。MCUEFM32JG1P在EM2模式下運行，1秒一次的RTC喚醒，功耗大約在13-16uA，保證電池的工作壽命。無線收發芯片Si446x具有非常好的射頻性能，+20dbm發射功率，-126dBm接收靈敏度，能保證無線溫度采集器數據的發送和接收穩定性好，距離遠。

器件優勢

MCU EFM32JG1P 的ARM內核為Cotex-M3，支持硬件AES、SHA-1加密方式，EM2模式下可以進行ADC數據采集，DMA數據傳輸，工作溫度可選-40°C to 125°C。無線收發芯片Si446x休眠電流740nA，支持所有SUB-G通用頻點，配置使用非常簡單，可以使用WDS3生產示例代碼。

溫濕度傳感器Si7020測量溫度范圍為-10°C到85°C，溫度測量精度達到±0.4°C，相對濕度誤差只有4%，溫度曲線參數都經過出廠校準。
