此前，國內iPhone維修機構GeekBar曾率先曝光了iPhone 8的PCB，并確認了其無線充電功能的存在。今天，GeekBar又公布了iPhone 8 PCB的詳細解析視頻，曝光了更多iPhone 8的相關信息。

按照GeekBar的說法，iPhone的主板一般都分為AP和B B兩個部分。其中AP是指邏輯運算、存儲、電源管理和周邊驅動芯片組電路。

B B則是指射頻電路，包括調制解調器、射頻收發、RF功放、天線開關、濾波器等。

在之前的幾代主流iPhone當中，主板都采用了L形一體化設計，以SIM卡槽為分界點，上方為AP部分，下方為B B部分。

在iPhone 8中，蘋果將放棄一體化設計，AP和B B兩部分將采用獨立設計，A板負責AP，B板負責B B。

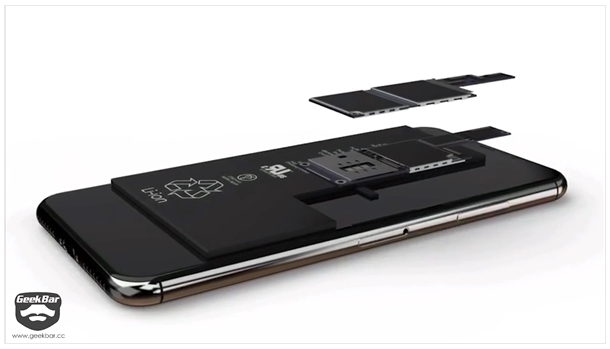

從主板諜照來看，A板和B板等邊緣有一圈連接點，他們完全匹配，一個不多，一個不少，像這樣疊加放置在機器內部，減少機器內部空間占用?？梢则v出空間放置更大的電池或其他元件，這么一來，iPhone整體精密程度再上新高度。

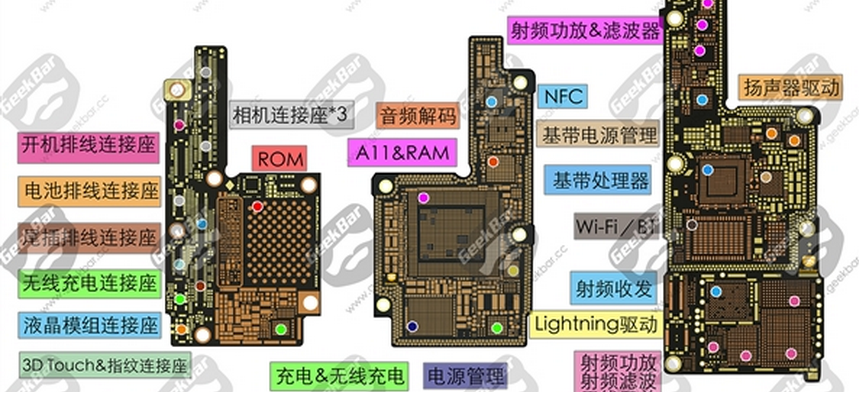

具體到元器件方面，A板上搭載有A11處理器（和內存封裝在一起）、存儲芯片、音頻編碼芯片、NFC芯片、電源管理芯片、Lightning驅動芯片、開機排線連接座、電池排線連接座、尾插排線連接座、無線充電連接座、液晶模組連接座、3D Touch/指紋連接座以及充電/無線充電控制芯片。

而B(niǎo)板的尺寸雖然看起來更大一些，但元器件并沒有A板那么多，具體包括RF功放/濾波器、揚聲器驅動、Wi-Fi藍牙芯片、基帶、基帶電源管理芯片、以及RF功放、RF濾波以及天線開關等相關芯片。

疊加PCB主板早在初代iPhone就有類似的設計，十周年版的iPhone，這次有點返璞歸真的意思了。

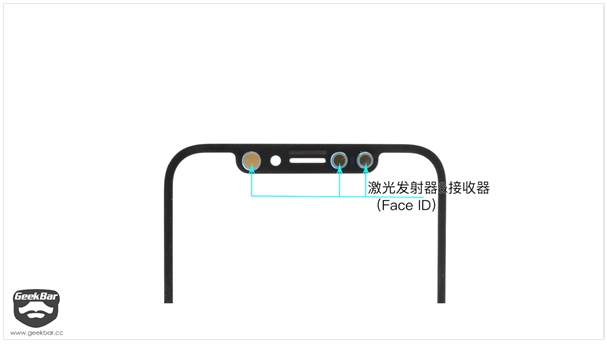

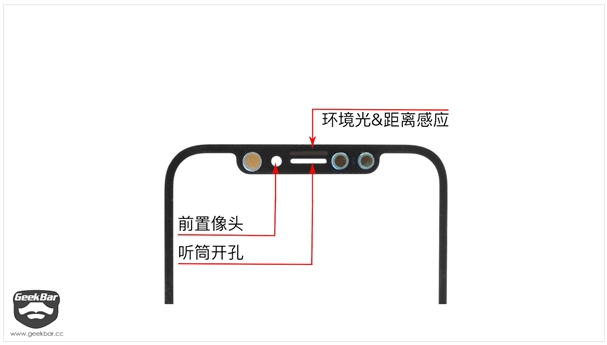

值得一提的是，視頻中還公布了iPhone 8前面板的一些信息，除了常規的前置攝像頭、聽筒以及光線/距離感應器之外，蘋果還加入了激光發射器和接收器開孔，這就是傳聞中的面部識別功能，可能會命名為“Face ID”。

雖然主板上發現了指紋連接座，但不出意外的話iPhone 8還是要取消指紋識別功能，讓識別速度百萬分之一秒的Face ID搭配抬腕喚醒功能，整個解鎖過程理論上能夠做到行云流水。
