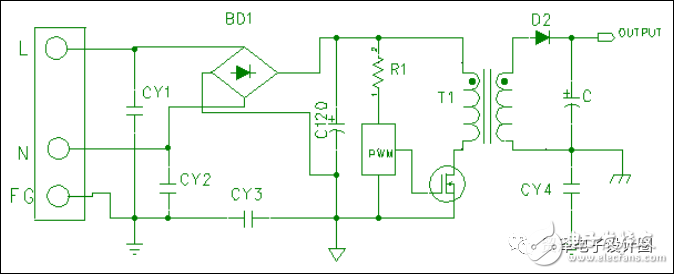

開關電源基本原理圖

1、一次電路(Primary Circuit) :直接與外部電網電源連接的.

2、二次電路(Secondary Circuit):

位于設備內與一次側相隔離的那部分電路.

3、Y-電容(Y-Capacitor):跨接于一次電路與地或一,二次電路之間的高壓電容.

開關電源接地、漏電流、耐壓測試（安規）

1.接地連續性測試(Ground Continuity Test) :

A.定義:從Inlet PG 端上通過電流至使用者可接觸的接地端,確保其阻值小于規格值,達到接地保護的功用.

B.標淮:B.1 輸入電流不大于25A,(DC or AC)電壓不超過12V,時間至少3秒(TUV要求).B.2 測試結果: 電阻值不得大于100 mΩ.

2.接地泄漏電流測試(Earth Leakage Current Test) :

A.定義:

通過一個被安規單位(UL,TUV,CSA…)認可的“人體阻抗模擬電路”,測量當待測物 (SPS)接通電源時在可觸到的金屬部件與地之間流經人體的電流量.

B.標淮:

B.1 輸入電壓為額定電壓上限的106%.B.2 測試結果: Class I≦3.5mA;Class II≦0.25mA.

3.耐壓測試(Dielectric Withstand Voltage Test):

A.定義:又稱高電壓介電測試,即 Hi-pot(High Potential)Test,從一次側對二次側(或一次側對地)之間實施高電壓以確定內部絕緣層有隔離危險電壓的功用.

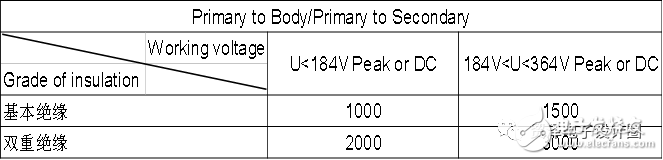

B.標淮:B.1 輸入電壓為下列所示:

B.2 測試結果: 不可有絕緣擊穿現象(Breakdown).

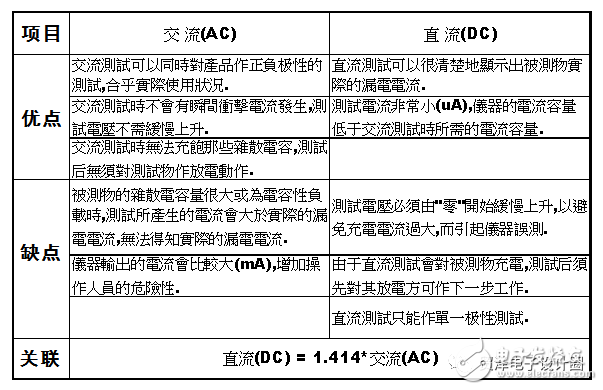

耐壓測試交流與直流之區別

耐壓測試之漏電流計算方法

1. DC 測試之漏電流設定:DC 測試電流非常小(μA),一般一次側對二次側之間實施DC高電壓,漏電流設定:0μA~100μA.

2. AC 測試之漏電流理論計算:

計算公式:I =2π*f*V*C_y

其中f— 測試電壓頻率 ( 50Hz or 60Hz )V— 測試電壓 ( unit : volt )C_y—跨接于一次側與地或一,二次側之間的Y電容總和.

所以:I_min=2π*f*V*Cy_minI_max=2π*f*V*Cy_maxC_y電容計算 :Cy =C_y1+C_y2+C_y3+…

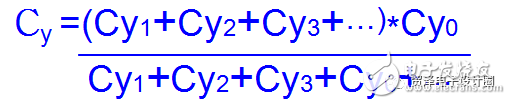

若一次側地與二次側地之間跨接一顆Y電容(Cy0),則

Y電容公差一般為 :+/-20% OR +/-10%

3. 實際設定AC 測試漏電流時需考慮下列因素:

(1).考慮初始漏電流 :初始漏電流即在無待測物狀態下,所測得的漏電流.

(2).考慮Y電容公差 :電源工程師在選擇同一顆容量大小的Y電容時,往往有幾個型號,但其公差不一樣(有的是+/-10%;有的是+/-20%),給實際漏電流設置帶來麻煩,因此我們應該按+/-20% 公差去設定.否則須依+/-10% 公差去設定.

(3).考慮實際線路中存在的分散電容,因此漏電流范圍設定:(下限取整 :上限入整)
