STM32F407開發板（帶以太網），板子上的PHY為LAN8720A，沒有用到顯示屏全為串口輸出調試信息。

實現功能

通過STM32CubeMX在原子STM32F407板子上搭建TCP Server 及 TFTP Server ，實現這些功能非常簡單。

步驟

功能介紹、工程搭建、工程代碼、TFTP 服務器測試

1、TCP Server 實現顯示連接上的客戶端IP及對客戶端發來的數據回傳2、TFTP Server 實現IAP功能及讀取MCU內部FLASH數據。這里用到的是文件傳輸協議，主要是參考官方文檔UM1709，及官STM324xG_EVAL的LWIP IAP例子。

外設配置

打開STM32CubeMX，點NEW PROJECT，在左側的輸入框中輸入407ZG，在右側會顯示STM32F407ZGT6的MCU列表，選擇此列表，雙擊。設置時鐘源為外部時鐘開啟SWD調試接口，開啟ETH外設，選擇RMII接口（LAN8720A為RMII接口），中間件里時能LWIP。使用RMII接口的時候軟件會自動配置對應的引腳，但是一定要仔細對比軟件配置的引腳是否為板子上硬件所連接的。

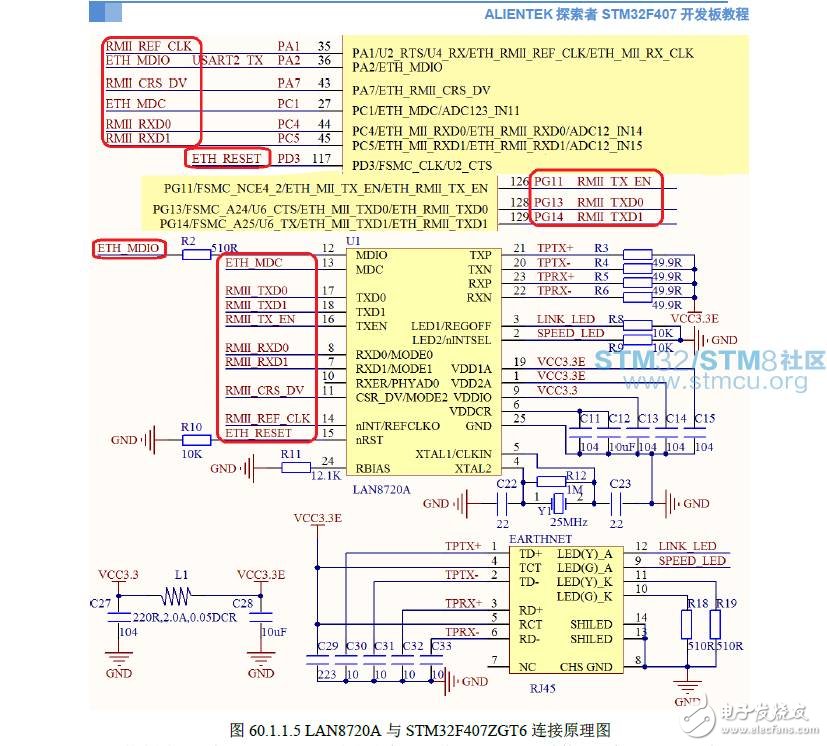

原子F407板子上的LAN8720A的RMII接口引腳如下圖，

1. 配置時鐘外部高速晶振選擇為8M，PLL SORCE MUX 選擇為HSE，在HCLK處輸入168點回車，軟件會自動配置好

2. 中間件配置這里主要配置，ETH、LWIP、串口1、GPIO

3. 生成工程代碼

   點左上角的Project，選擇Settings...(不建議直接點黃色的齒輪)，點擊OK。再點右上方的黃色齒輪即可生成工程代碼。

1、TCP Server 的實現

看起來代碼很多，其實真的不復雜。

大致流程：先新建一個TCB_PCB、開始監聽、掛載客戶端連接請求回調函數、掛載接收數據回調函數、掛載發送完成回調函數、掛載出錯回調函數、掛載心跳包回調函數、關閉連接等，最重要的是釋放內存！每收到一個數據鏈，它已經被申請了內存，所有在處理完這個數據后一定要釋放。

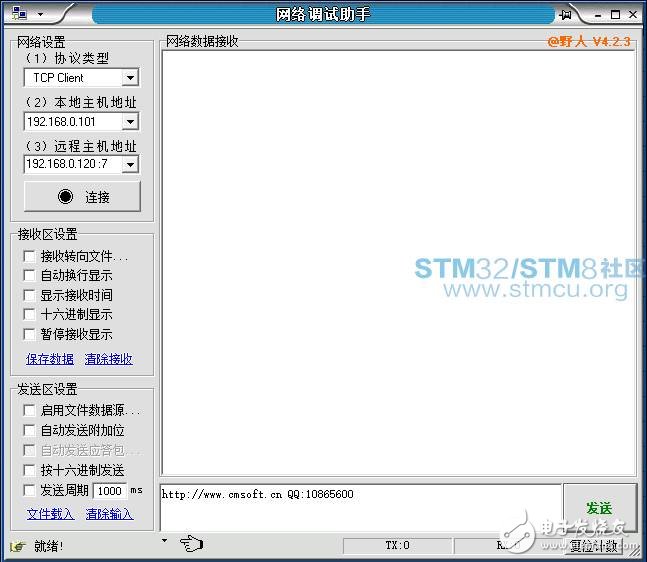

2、TCP服務器測試用網絡調試助手連接TCP服務器（兩者必須在一個網關里面，192.168.000.XXX），網絡調試助手里選擇TCP客戶端，遠程主機IP為 192.168.0.120 ， 端口號為7

詳細測試步驟請點擊閱讀原文下載。

通過測試，則表示TCP服務器已經完成。您也可以通過手機連接這個路由器的WIFI，通過 網絡調試助手APP來連接這個開發板的服務器，電腦可以通過 TCP客戶端與開發板的TCP服務器連接同時也可以用手機做TCP客戶端連接開發板的TCP服務器。

3、TFTP Server 的實現還是在上面的代碼上來實現此功能，即在TCP 服務器的代碼上實現TFTP 服務器。打開剛才STM32CubeMX工程，在原來的基礎上來配置LWIP。

因為是要通過TFTP 來實現 IAP 功能 ，所有一定有FLASH 的操作，這里我們COPY官方例子里面的flash_if.c和flash_if.h

至此，TFTP服務器搭建完成，下載到開發板，串口顯示如下信息：Start 開始監聽 掛載客戶端連接回調函數 TFTP初始化成功 Static IP address: 192.168.0.120可以通過上面的TCP服務器測試步驟來測試TCP服務器功能，正常測試，工作正常，ping也能通
