各類電機的原理的“動態圖”解析！

引言

電機就是一種將電能與機械能相互轉換的電磁機械裝置。電機一般有兩種應用形式：第一種是把機械能轉換為電能，稱之為發電機；第二種是把電能轉換為機械能，稱之為電動機。

電機運行原理基于電磁感應定律和電磁力定律。電機進行能量轉換時，應具備能作相對運動的兩大部件：建立勵磁磁場的部件，感生電動勢并流過工作電流的被感應部件。這兩個部件中，靜止的稱為定子，作旋轉運動的稱為轉子。定、轉子之間有空氣隙，以便轉子旋轉。

電磁轉矩由氣隙中勵磁磁場與被感應部件中電流所建立的磁場相互作用產生。通過電磁轉矩的作用，發電機從機械系統吸收機械功率，電動機向機械系統輸出機械功率。建立上述兩個磁場的方式不同，形成不同種類的電機。

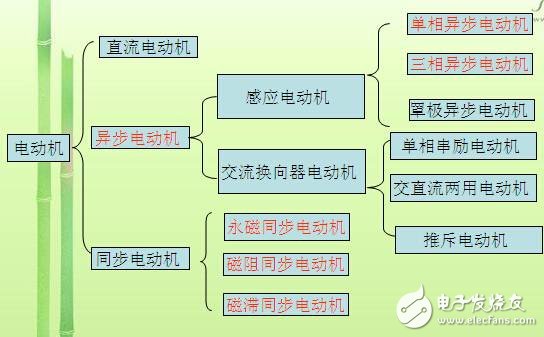

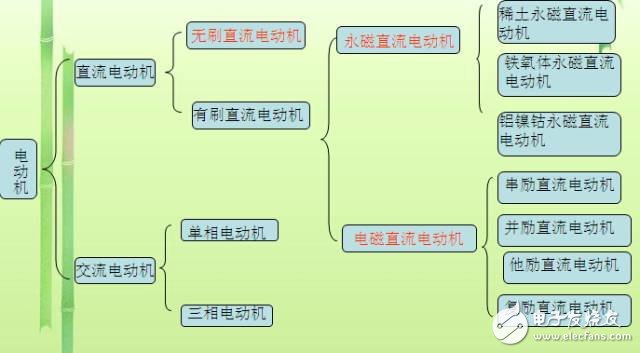

電機分類

按工作電源種類劃分

按結構和工作原理劃分

按啟動和運行方式劃分

按轉子的結構劃分

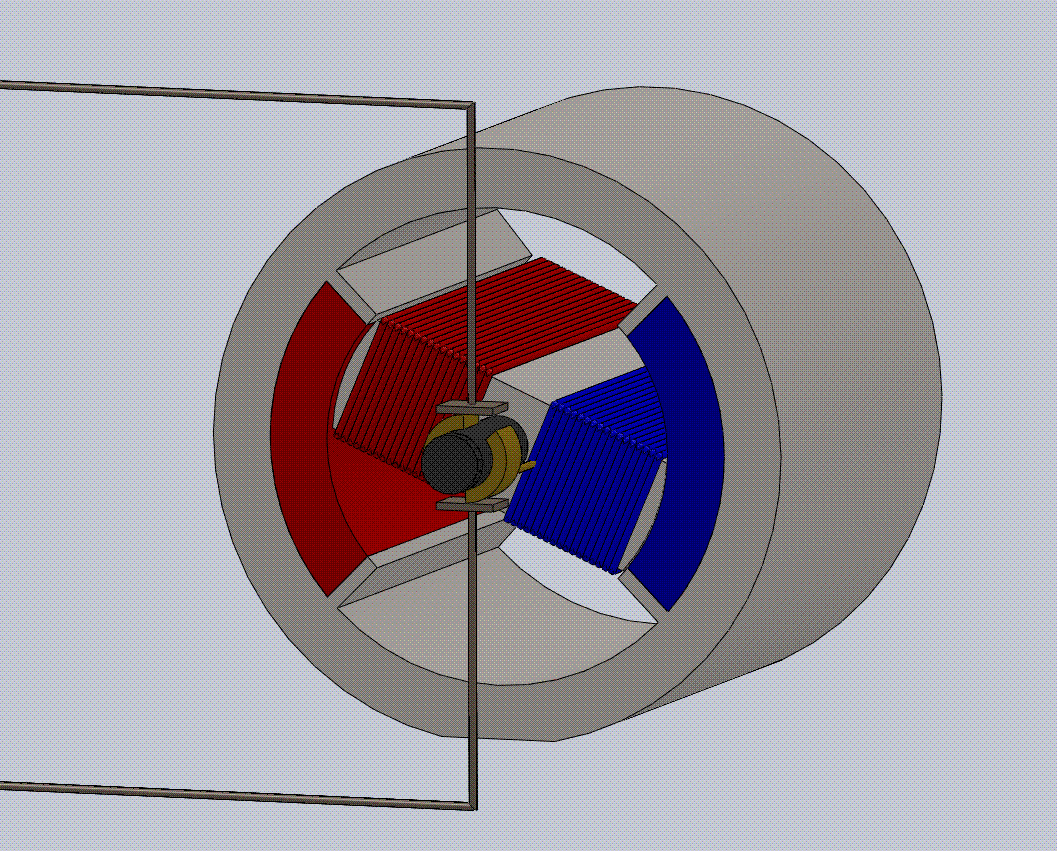

直流電機

交流電機

永磁電機

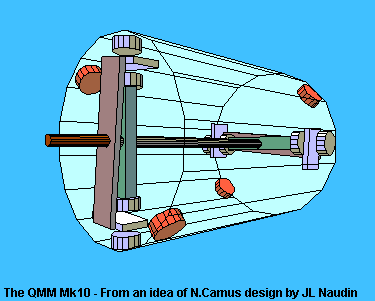

量子磁電機

單相感應電機

三相感應電機

無刷直流電機

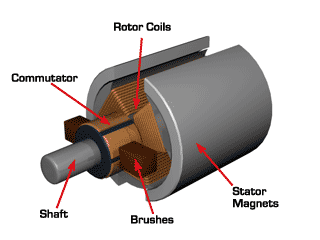

永磁直流電機

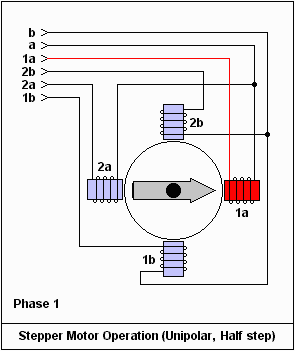

步進式電機工作原理

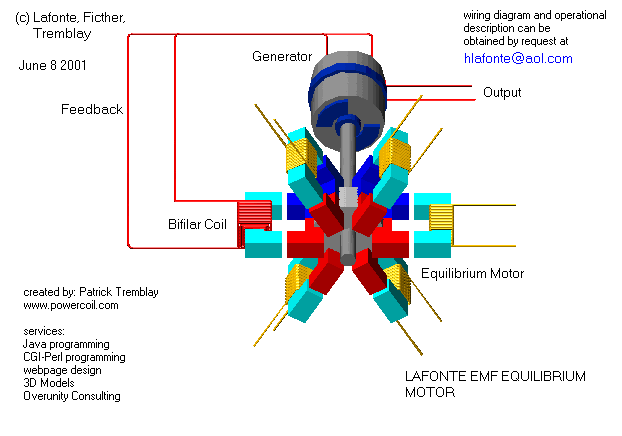

平衡式電機

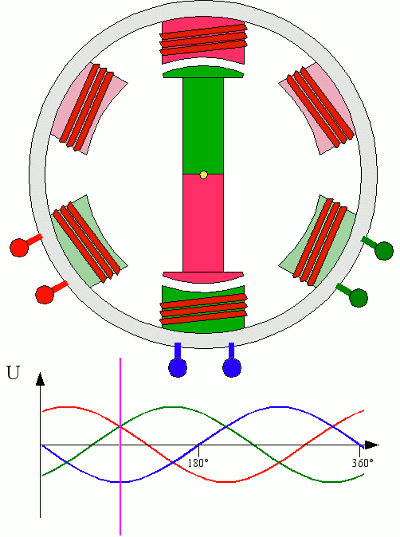

三相電機定子

鼠籠式電機

電機解剖圖

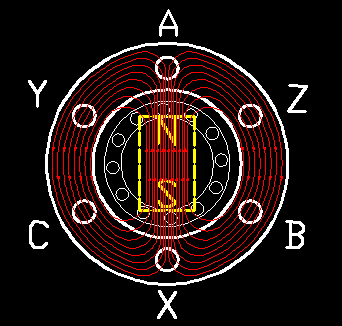

最后，奉上一張電機磁場變化圖。
