三極管的開關功能你了解多少？幾張圖就夠看

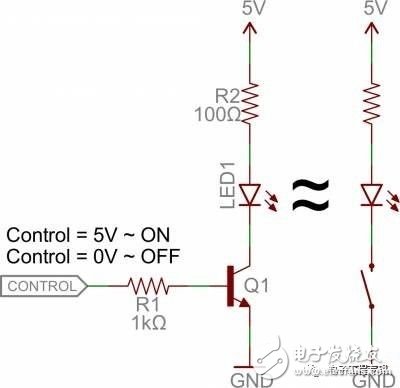

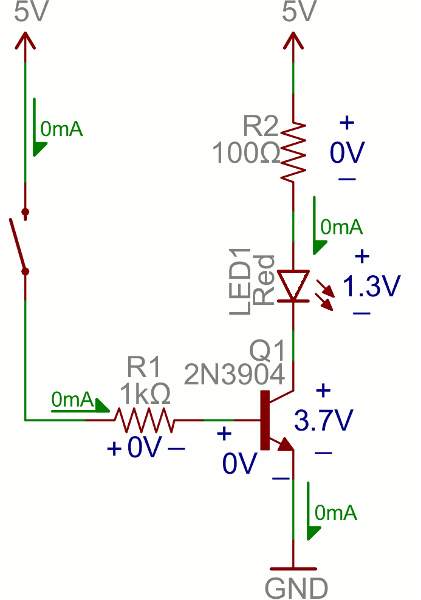

很好的理解三極管的開關功能，下面以8個實例圖片，生動的闡述三極管作為開關的功能。期待大家回復討論分析各個電路。1、低邊開關
2、高邊開關
3、基極電阻
4、非門電路

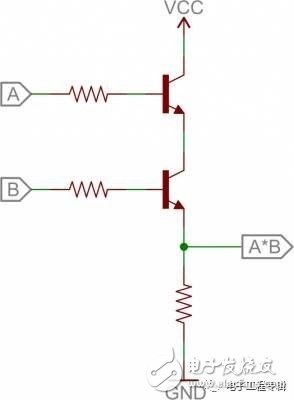

5、與門

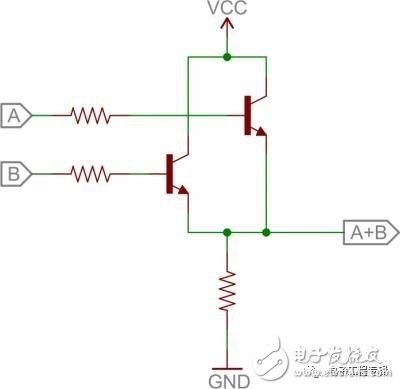

6、或門

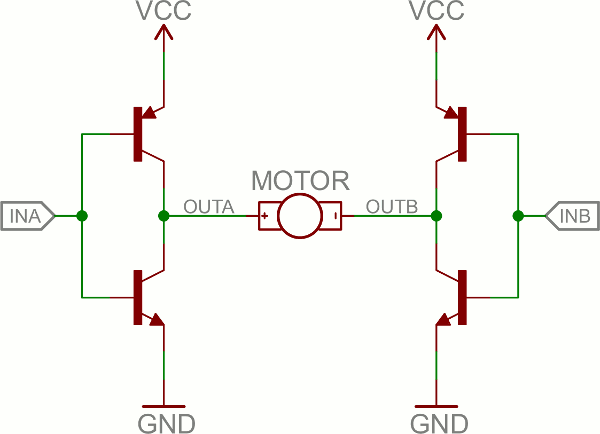

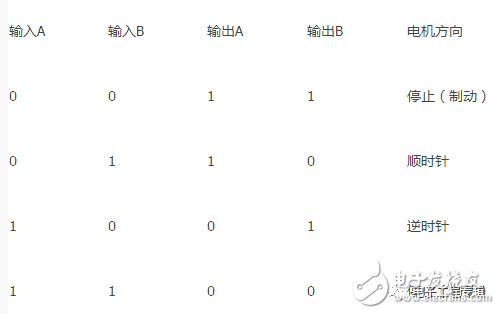

7、H橋

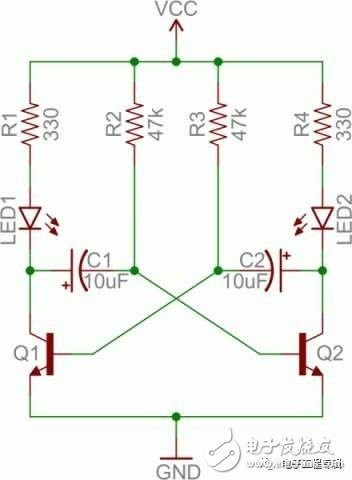

8、振蕩器
