一文讀懂i/o端口地址譯碼
I/O端口是接口電路中能被CPU直接訪問的寄存器。訪問端口就是訪問接口電路中的寄存器。一個接口電路（外設）通常擁有不止一個端口，如命令口、狀態口、數據口等。端口地址編碼形式有統一編制和獨立編制兩種方式。常用的為獨立編制形式，即外設端口地址不同內存地址一起統一編址。并配有專門的I/O指令:IN/OUT（不同于內存的mov指令）。端口地址譯碼即根據地址識別端口（接口/設備）。例：設計端口為218H的譯碼電路分析：若要接口電路選中218H地址，則地址總線輸入218H時應輸入有效的低電平，而其他輸入均產生無效的高電平。

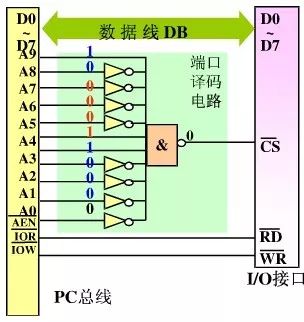

用門電路實現如下：
當?shù)刂?a target="_blank">信號給218時，CS有效（片選信號，低電平有效）；否則CS無效（高電平）。
