自動駕駛是一個龐大而且復雜的工程，涉及的技術很多。本文從硬件和軟件兩方面談一談自動駕駛汽車所涉及的技術。

一、硬件

先看個圖，下圖基本包含了自動駕駛研究所需要的各種硬件。

當然，這么多傳感器并不一定會同時出現在一輛車上。某種傳感器存在與否，取決于這輛車需要完成什么樣的任務。如果只需要完成高速公路的自動駕駛，類似Tesla 的 AutoPilot 功能，那根本不需要使用到激光傳感器；如果你需要完成城區路段的自動駕駛，僅靠視覺是很困難的。

所以，自動駕駛系統工程師要以任務為導向，進行硬件的選擇和成本控制。

汽車

既然要做自動駕駛，汽車當然是必不可少的東西。從經驗來看，做開發時，能不選純汽油車就別選。

一方面是整個自動駕駛系統所消耗的電量巨大，混動和純電動在這方面具有明顯優勢。另一方面是是發動機的底層控制算法相比于電機復雜太多，與其花大量時間在標定和調試底層上，不如直接選用電動車研究更高層的算法。

控制器

在前期算法預研階段，推薦使用工控機（Industrial PC，IPC）作為最直接的控制器解決方案。因?yàn)楣た貦C(jī)相比于嵌入式設備更穩定、可靠，社區支持及配套的軟件也更豐富。

當算法研究得較為成熟時，就可以將嵌入式系統作為控制器，比如Audi和TTTech共同研發的zFAS，目前已經應用在最新款A(yù)udi A8上量產車上了。

CAN卡

工控機與汽車底盤的交互必須通過專門的語言——CAN。從底盤獲取當前車速及方向盤轉角等信息，需要解析底盤發到CAN總線上的數據；工控機通過傳感器的信息計算得到方向盤轉角以及期望車速后，也要通過 CAN卡 將消息轉碼成底盤可以識別的信號，底盤進而做出響應。

CAN卡可以直接安裝在工控機中，然后通過外部接口與CAN總線相連。

全球定位系統（GPS）+慣性測量單元（IMU）

人類開車，從A點到B點，需要知道A點到B點的地圖，以及自己當前所處的位置，這樣才能知道行駛到下一個路口是右轉還是直行。

無人駕駛系統也一樣，依靠GPS+IMU就可以知道自己在哪（經緯度），在朝哪個方向開（航向），當然IMU還能提供諸如橫擺角速度、角加速度等更豐富的信息，這些信息有助于自動駕駛汽車的定位和決策控制。

感知傳感器

相信大家對車載傳感器都耳熟能詳了。感知傳感器分為很多種，包括視覺傳感器、激光傳感器、雷達傳感器等。

視覺傳感器就是攝像頭，攝像頭分為單目視覺，雙目視覺。比較知名的視覺傳感器提供商有以色列的Mobileye，今年已被intel收購。

激光傳感器分為單線，多線一直到64線。每多一線，成本上漲1萬RMB，當然相應的檢測效果也更好。比較知名的激光傳感器提供商有美國的Velodyne和Quanergy，德國的Ibeo等。

雷達傳感器是車廠Tier1的強項，因?yàn)槔走_(dá)傳感器已經在汽車上得到了廣泛使用。知名的供應商當然是博世、德?tīng)柛?、電裝等。

硬件部分總結

組裝一套可以完成某項功能的自動駕駛系統需要非常豐富的經驗，并且要對各傳感器的性能邊界及控制器計算能力了如指掌。優秀的系統工程師能在滿足功能的要求下將成本控制在最低，使其量產、落地的可能性更大。

二、軟件

軟件包含四層：感知、融合、決策、控制。各個層級之間都需要編寫代碼，去實現信息的轉化。

采集

傳感器跟我們的PC或者嵌入式模塊通信時，會有不同的傳輸方式。

比如我們采集來自攝像機的圖像信息，有的是通過千兆網卡實現的通信，也有的是直接通過視頻線進行通信的。再比如某些毫米波雷達是通過CAN總線給下游發送信息的，因此我們必須編寫解析CAN信息的代碼。

不同的傳輸介質，需要使用不同的協議去解析這些信息，這就是所謂的“驅動層”。通俗地講就是把傳感器采集到的信息全部拿到，并且編碼成團隊可以使用的數據。

預處理

傳感器的信息拿到后會發現不是所有信息都是有用的。傳感器層將數據以一幀一幀、固定頻率發送給下游，但下游是無法拿每一幀的數據去進行決策或者融合的。為什么？

因?yàn)閭鞲衅鞯臓顟B(tài)不是100%有效的，如果僅根據某一幀的信號去判定前方是否有障礙物（有可能是傳感器誤檢了），對下游決策來說是極不負責任的。因此上游需要對信息做預處理，以保證車輛前方的障礙物在時間維度上是一直存在的，而不是一閃而過。

這里就會使用到智能駕駛領域經常使用到的一個算法——卡爾曼濾波。

坐標轉換

坐標轉換在智能駕駛領域十分重要。

傳感器是安裝在不同地方的，比如超聲波雷達是布置在車輛周?chē)?；?dāng)車輛右方有一個障礙物，距離這個超聲波雷達有3米，那么我們就認為這個障礙物距離車有3米嗎？

并不一定！因?yàn)闆Q策控制層做車輛運動規劃時，是在車體坐標系下做的（車體坐標系一般以后軸中心為O點），所以最終所有傳感器的信息，都是需要轉移到自車坐標系下的。

因此感知層拿到3m的障礙物位置信息后，必須將該障礙物的位置信息轉移到自車坐標系下，才能供規劃決策使用。

同理，攝像機一般安裝在擋風玻璃，中后視鏡處，拿到的數據也是基于攝像機坐標系的，給下游的數據，同樣需要轉換到自車坐標系下。

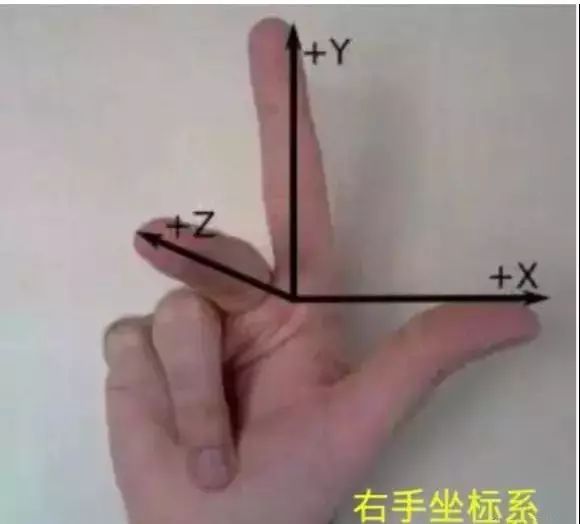

什么是自車坐標系？請拿出你的右手，以大拇指 → 食指 → 中指 的順序開始念 X、Y、Z。然后把手握成如下形狀：

把三個軸的交點（食指根部）放在自車坐標系后軸中心，Z軸指向車頂，X軸指向車輛前進方向。

各個團隊可能定義的坐標系方向不一致，只要開發團隊內部統一即可。

信息融合

信息融合是指把相同屬性的信息進行多合一操作。

比如攝像機檢測到了車輛正前方有一個障礙物，毫米波也檢測到車輛前方有一個障礙物，激光雷達也檢測到前方有一個障礙物，而實際上前方只有一個障礙物，所以我們要做的是把多傳感器下這輛車的信息進行一次融合，以此告訴下游，前面有一輛車，而不是三輛車。

決策規劃

這一層次主要設計的是拿到融合數據后，如何正確做規劃。規劃包含縱向控制和橫向控制?？v向控制即速度控制，表現為 什么時候加速，什么時候制動。橫向控制即行為控制，表現為 什么時候換道，什么時候超車等

軟件長什么樣子？

自動駕駛系統中的部分軟件看起來和下面類似。

軟件的名字反映了該軟件的實際作用——

app_driver_camera 攝像機驅動

app_driver_hdmap 高精度地圖驅動

app_driver_ins 慣導驅動

app_driver_lidar 激光傳感器驅動

app_driver_mwr 毫米波傳感器驅動

app_fusion_freespace 自由行駛區域融合

app_fusion_lane 車道線融合

app_fusion_obstacle 障礙物融合

app_planning&decision 規劃決策

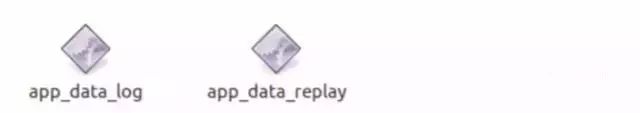

然而實際上攻城獅們會編寫一些其他軟件用于自己的調試工作，比如記錄數據和回放數據的工具。

還有用于傳感器信息顯示的可視化程序，類似下圖的效果。
