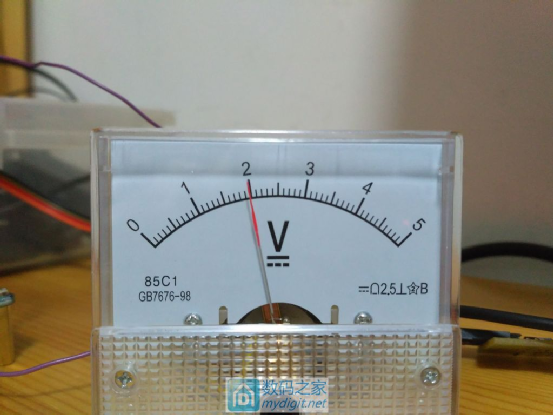

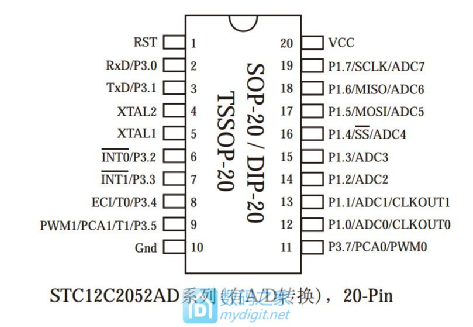

DIY過程1、原理還是很簡單的，就是用單片機讀取實時時鐘芯片產生的時間數據，并根據時間數據調制成對應的電壓，通過指針電壓表顯示出來就行了。但是要用時間來產生可控的電壓，會用到D/A（數字-模擬轉換），但家里沒有D/A芯片，就一直沒有動手。直到偶然發現STC手冊上有用PMW（脈沖寬度調制）做D/A的說明，就簡單地搭了實驗電路試了一下，覺得可行就匆忙“開工”了。時鐘芯片選用了單片機愛好者常用的DS1302，表頭是2個5V量程的指針電壓表，主控用的是STC12C2052AD，正好2路PWM對應小時和分鐘。STC12C2052AD單片機是STC生產的單時鐘/機器周期（1T）的單片機，是高速/低功耗/超強抗干擾的新一代8051單片機，指令代碼完全兼容傳統8051，但速度快8-12倍。內部集成MAX810專用復位電路，2路PWM，8路高速A/D轉換，20腳封裝。

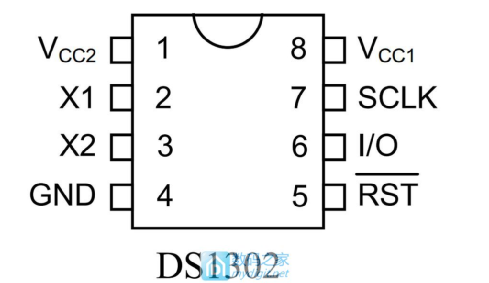

DS1302 是美國DALLAS公司推出的一種高性能、低功耗、帶RAM的實時時鐘電路，它可以對年、月、日、周、時、分、秒進行計時，具有閏年補償功能，工作電壓為2.0V～5.5V。采用三線接口與CPU進行同步通信，并可采用突發方式一次傳送多個字節的時鐘信號或RAM數據。DS1302內部有一個31×8的用于臨時性存放數據的RAM寄存器。使用3V的備用電池可以在主電源斷電的時候繼續走時。



時間的調整使用EC11旋轉編碼器，也就是常說的“飛梭”，可以左右旋轉可按下，這么一個玩意配合程序就能實現小時、分鐘的調節功能了。

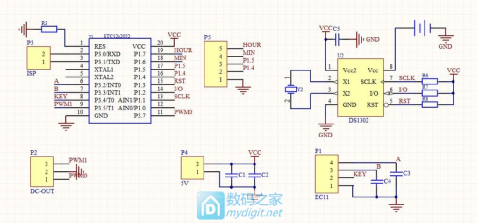

2、制作PCB根據選用的元器件繪制出電路圖，畫出PCB來。軟件是Altium Designer。


熱轉印制板、焊接完成后的模樣。受條件所限沒有制作阻焊層，焊錫不太受約束焊點不好看，不如打樣的板子養眼。3、重新繪制表盤

原來是5V的電壓表，為了改成小時和分鐘，需要重新繪制表盤。上網搜了下發現干這個活CAD最拿手，可惜一點基礎也木有，為了畫這個玩意看了2天的視頻教程+百度，才總算勉強畫好。普通打印紙打印的，為防潮在上面貼了一層塑料膜。雙面膠粘到原來的表盤上，自我感覺做得還算不錯。

4、外殼和組裝手里最合適的就是以前弄的這個塑料盒了，大小還合適，就是黑不溜秋的不好看。

正面小電鉆+挫刀開好表頭的孔，好在塑料材質較軟，手工制作也不算吃力，不過精度就很難保證了。裝好EC11編碼器和電源插座，再找合適位置放了2個LED（調節小時和分鐘的指示）就行了。

5、程序和調試DS1302以前玩過，復制粘貼后簡單修改一下就行。EC11的解碼來自互聯網。PWM相關的寄存器參照STC手冊就行了。

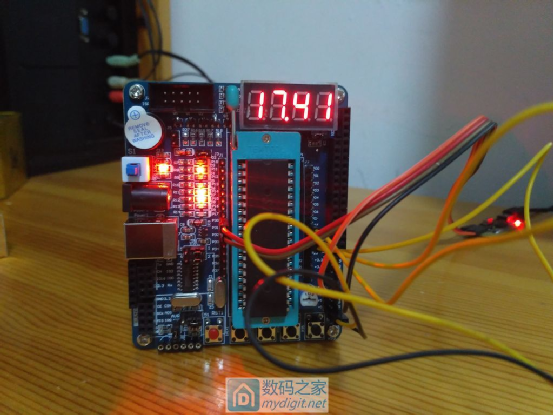

用實驗板試一下調零：單片機PWM輸出0，調整電壓表的調零螺絲讓指針指在0的位置。調高端：表頭里的色環電阻換成了3296可調電阻，PWM輸出高，調節3296電阻讓指針指向滿刻度調線性：想要指針指在9點整的位置，輸入理論值后發現會指到9點10分左右，只好逐個刻度在程序里面調整，這應該叫做“線性補償”吧！

就在項目準備完工的時候發現了重大的BUG，每更換一個不同電源，指針指示的位置都有很大的誤差，畢竟每個5V的適配器輸出的電壓不會完全相同，0.1V的差距都會造成指針位置的不同。只好用洞洞板做了個5V的穩壓模塊來補救一下，這樣顯示就穩定了，但輸入電壓就不能使用常見的手機充電器了，找了個9V的路由適配器當電源。

6、如何操作？

正常的時間顯示狀態下，編碼器不起作用，LED全滅。按下編碼器，紅色LED亮起，表示為小時調節模式，左右旋轉調整到正確的位置。再次按下編碼器，紅色LED熄滅，綠色LED點亮，進入分鐘設置狀態，同樣左右旋轉調整到當前的分鐘數，每加減一分鐘，就把秒歸零。這樣在標準時間為X時X分０秒時調一下就達到了分秒同時對好的目的。再按一下，LED全滅，回到正常顯示狀態。美圖鎮樓

后記：就是這么一個簡單的時鐘，磕磕碰碰的做了好久。擺在桌上看著還像那么回事。但折騰的意義大過實用價值，看個時間還得反應一會兒才能明白，有時候還會看錯。但是DIY就是這樣，從想象到完成，這個曲折的過程還是挺美好的。
