相信曾經有過拆機經歷的朋友們都知道，很多小品牌國產平板電腦內部做工往往沒有外表那樣光鮮亮麗，隨意的走線和粗糙的裝配與小作坊相差無幾，讓人很難相信質量上有保障。不過酷比魔方在產品質量的把控上一向都屬于業內領先，其最新推出的KNote平板電腦內部做工也不輸一線大廠。

●先來說說拆解后的感受

酷比魔方KNote內部裝配整齊而簡潔，少量的飛線也是走得井井有條，整體布局一目了然。

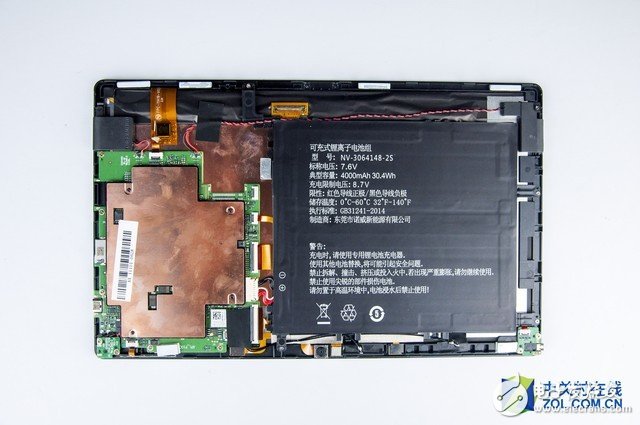

酷比魔方KNote內部結構一覽

KNote內部采用了大量的“膠裝”結構，所以整體拆解下來螺絲數量并不算多，算上主板防護罩上的螺絲，總共不過18顆。

KNote內部總共使用了18枚螺絲

由于酷比魔方KNote采用了鋁合金背板，所以設備在散熱方面的能力還是比較突出的，Intel賽揚N3450處理器在平衡性能和功耗方面表現也比較突出，所以整機采用了被動散熱的形式，這也將會是未來移動設備的大趨勢。

●機身分離 傳統卡扣式連接

平板電腦與智能手機的拆解有些些許的不同。當下絕大多數智能手機都采用了“膠裝”，想要分離屏幕與外殼，需要熱風槍把貼合膠稍稍熔化后再用吸盤拆解。而平板電腦由于邊緣空間充足，采用傳統的卡扣式連接方式完全沒有問題。

機身內部邊緣的卡扣

將外殼拆開這一步需要使用吸盤和翹片配合完成，不過這一步并不困難，只要避免暴力拆解就沒有太大問題。聽到幾聲“咔嗒”聲之后，機身分離的第一步就大功告成。

分離之后一定要注意，不要直接將兩部分拿開，因?yàn)楣碇纼?nèi)部的排線是如何連接的。實際經驗也告訴我們，在拆機過程中必先將排線一一解鎖分離，否則一不小心損壞排線的可能性非常高。

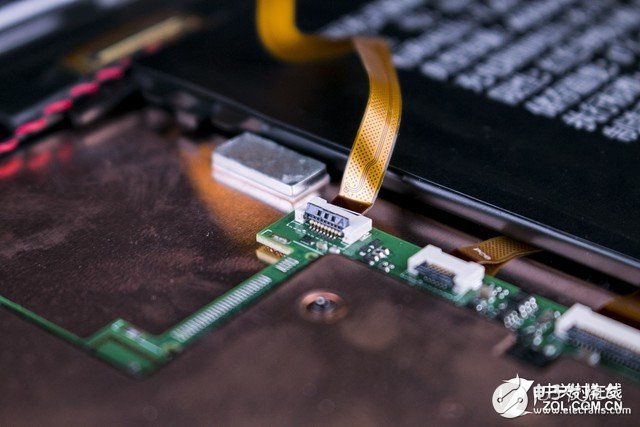

接觸磁吸式接口與主板間的排線

果不其然，輕輕掀起背板后，我們發現了連接主板與磁吸式接口的排線。將卡扣抬起后抽出排線，即可完全分離背板與機身的連接。

抬起卡扣抽出排線接頭即可實現分離

分離后的機身后殼

事實上機身后殼中除了一個磁吸式接口和它的排線以外，并沒有什么電子元件，圖中右側一塊黑色區域?yàn)樯崾N膜，它具有很高的導熱率，在被動散熱的設備中非常常見，幾乎所有的智能手機中都有它的存在。

在機身后蓋板邊緣有白色的泡沫膠墊，主要用來填充邊緣的空間，起到緊實內部元器件(尤其是主板和電池)的作用。

●取出電池 注意周圍整齊的飛線

接下來要進行的工作就是分離電池，這也是拆機過程中非常重要的一部分?？岜饶Х終Note中，電池占據了機身內部大約60%的空間。

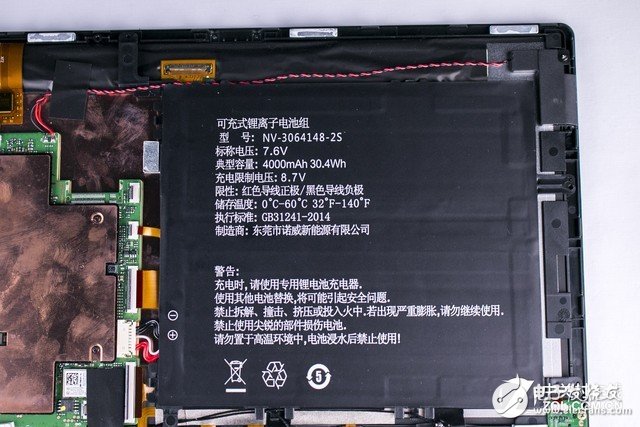

酷比魔方KNote采用的東莞諾威鋰離子電池

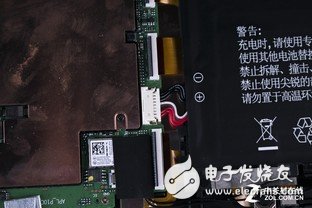

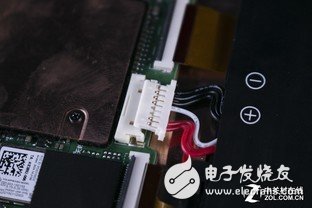

拆解電池，首先要將電池與主板間的供電線路斷開。這一部分連接還是非常緊密的，拆解時需要借助翹片進行分離。

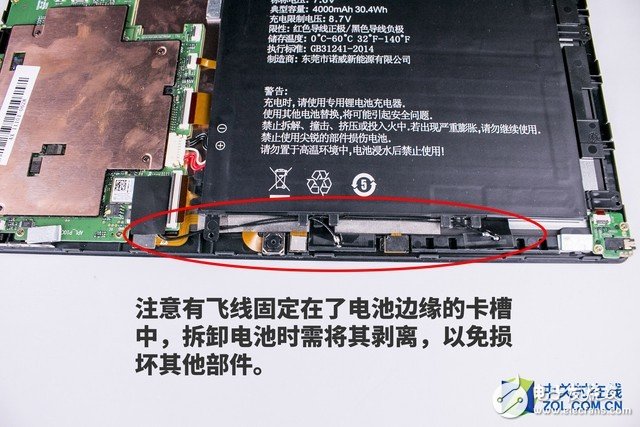

電池邊緣有飛線固定，分離時需注意

之前筆者拆解過的很多平板電腦，電池都是通過雙面膠進行固定的，不過酷比魔方KNote采用的是螺絲固定的方式，將固定電池的四枚螺絲拆掉后，電池就能夠輕松取出。

拆解后取出的電池

酷比魔方KNote采用了依靠容量為30.4Wh的鋰離子電池，標稱電壓7.6V，典型容量4000mAh，制造商為東莞市諾威新能源有限公司，它也是康佳、七彩虹、中電、京華、紐曼等品牌企業的主要電池供應商之一。

產品：KNote 酷比魔方 平板電腦4分離主板 這是拆解的重頭戲

●分離主板 這是拆解的重頭戲

將電池取出后，設備內部便空出了很大的空間，剩下的就是主板的拆解了，這也是平板電腦拆解的重頭戲。

將電池取出后內部空出了很大的空間

評價一款平板電腦內部做工如何，走線是一個重要的標準。就像DIY電腦一樣，如果你的走線亂成一團，那么顯然用戶就要對你的裝配產生懷疑，如果你使用背板走線，將機箱內部打理的井然有序，最終的視覺效果也是賞心悅目。

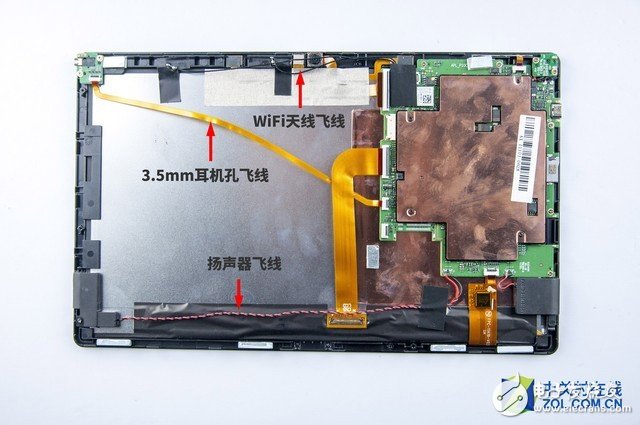

內部三條主要的飛線示意

酷比魔方KNote的飛線處理相對較好，數量不多，排布也比較整齊。至于其他的排線走位也是盡可能的短，可見其在設計時也是下了功夫的，拆解時細心分離就好了。

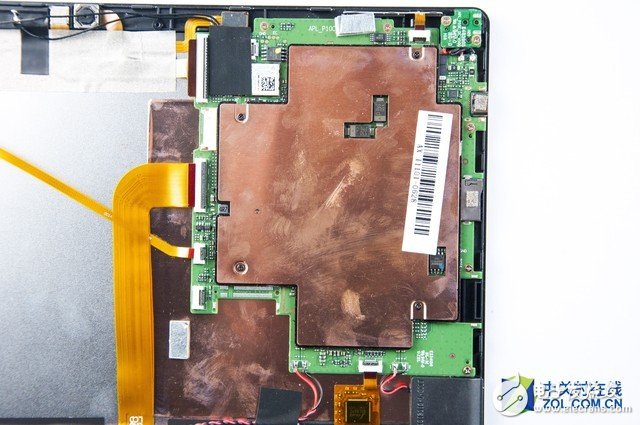

主板上方的銅制散熱板

用螺絲刀卸下主板上方覆蓋的散熱板后，主板的真容一目了然。由于之前我們已經將所有與主板連接的排線都拆離，所以主板部分可以很輕松地取下。

拆下散熱板的主板外觀

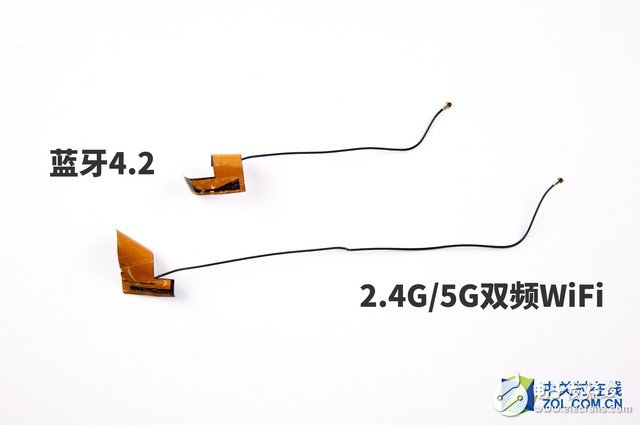

WiFi與藍牙天線頂端貼有導電紙

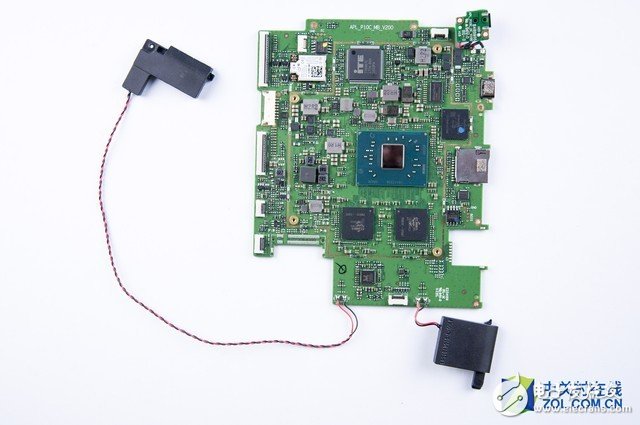

我們可以看到，酷比魔方KNote采用了雙揚聲器設計，兩個揚聲器的接線也是直接焊死在主板上。

把主板完全卸下之后，我們倒是要看看主板上的芯片和那些接口。

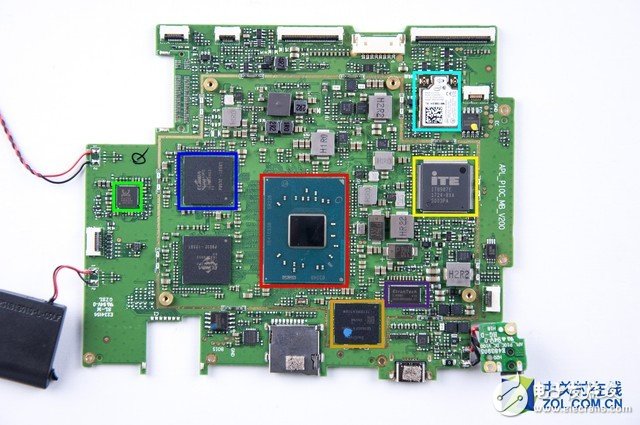

卸去金屬屏蔽罩后的主板正面特寫

暗紅色：Intel N3450處理器

深藍色：爾必達FP164A3PD內存顆粒

淺藍色： Intel 3165D2W AC 雙頻無線網卡

明黃色：iTE IT8987E-BXA電源管理芯片

青綠色：Realtek ALC269聲卡

咖啡色：SanDisk SDINADF4 128G內存

暗紫色：鈺創USB Alternate Mode Micro-Controller芯片組- EJ898

經過拆解我們發現，酷比魔方KNote在芯片用料上還是采用了大廠產品，品質上還是有保證的。

總結：

酷比魔方KNote在產品的做工上保持了其一貫以來的水準，大容量的電池和主流品牌芯片都保證了其在使用過程中的穩定性。在內部結構設計上，酷比魔方也秉承了簡潔利落的風格，在保證產品功能布局合理的情況下盡量避免使用飛線，內部結構清晰明了。

6+128GB內存組合和Intel N3450是酷比魔方KNote的亮點，爾必達和金士頓和存儲顆粒都值得信賴，Intel N3450也能夠在被動散熱的情況下提供更加充沛的性能，酷比魔方KNote在國產二合一平板電腦中可以說是不可多得的好產品。
