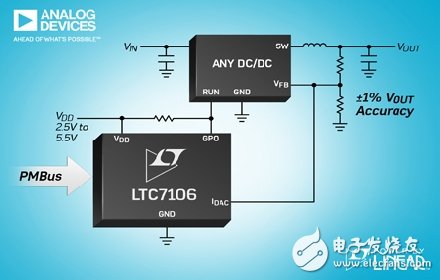

Analog Devices, Inc.(ADI) 宣布推出Power by Linear?的LTC7106，該器件是一款PMBus I2C 控制型精準雙向電流 DAC，專為調節幾乎任何 DC/DC 穩壓器的輸出電壓而設計。通過其PMBus兼容型接口，LTC7106 接收一個 7 位串行代碼并將之轉換為一個雙向 (供應、吸收) 輸出電流。當該電流被饋入一個穩壓器的反饋網絡時，其輸出電壓可動態地設置以實現負載功率 / 性能優化，或依照串行 VID 命令進行裕度調節。LTC7106 采用 2mm x 3mm DFN-10 封裝，可幫助構建適合眾多分立式和模塊化 DC/DC 電壓調節器的小巧簡單型解決方案。

LTC7106 的內部上電復位電路把 DAC 輸出電流保持在零，直到執行一個有效寫操作為止。該器件的其他特點包括一個用于簡易連接至幾乎任何阻抗電阻分壓器的范圍位、和一個用于控制穩壓器的“Run”或“Enable”引腳的漏極開路輸出。為了防止 DAC 輸出電流發生突然變化，繼而影響隨后的穩壓器輸出電壓，可以設置一個內部數字可編程轉換速率，范圍為每步 500ns 至每步 3.5ms。

LTC7106 在 2.5V 至 5.5V 的輸入電壓范圍內工作，并由具有圖形用戶界面 (GUI) 的易用型LTpowerPlay?開發工具提供支持。其他特點包括 ±1% 的輸出電流準確度 (在整個溫度范圍內)、寬范圍雙向 DAC 輸出電流 (從 ±16μA 至 ±256μA)、寬的 DAC 工作電壓范圍 (0.4V 至 2V)、和一個精準使能門限以支持外部欠壓閉鎖功能。可提供–40°C 至 125°C 范圍的擴展和工業溫度級版本。

特性概要：LTC7106

任何穩壓器的 VOUT控制
±1% 輸出電流準確度 (–40°C 至 125°C)
符合PMBus/I2C 標準的串行接口
輸入電壓范圍：2.5V 至 5.5V
7 位可編程 DAC 輸出電流用于VOUT控制
寬范圍 IDAC 輸出電流：±16μA至 ±256μA
可編程轉換速率：每個位 500ns 至 3.5ms
當停用或在 DAC 代碼零時在 IDAC 輸出端上呈現高阻抗
寬的 DAC 工作輸出電壓范圍 (0.4V 至 2.0V)
具精準使能門限以支持外部 UVLO
采用 10 引腳3mm x 2mm DFN封裝

價格與供貨

產品

按生產量供貨

千片批量的起始價

封裝

LTC7106

已開始

每片 1.25 美元

3mm x 2mm DFN-10
