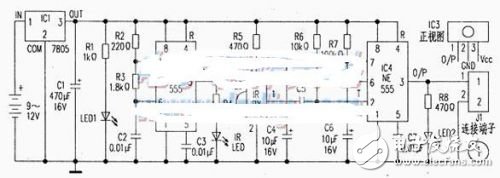

這種紅外接近檢測器(圖1)可以用于自動開門、自動放水、自動照明、防盜報警電路等等。接近檢測器主要由紅外發射器和接收器組成。

發射器部分由作為振蕩器工作的555定時器IC2為核心。IC2的輸出經限流電阻R4送到紅外線(IR)LED。發射器的振蕩頻率為38kHz，占空比為50％，以滿足檢測器／接收器模塊的要求。西門子公司的SFH5110-38作為接收模塊，調諧頻率為50％占空比的38kHz連續方波。

接收器部分由紅外線接收模塊Ic3、555單穩觸發器IC4和LED指示器組成。根據收到的紅外信號，Ic4觸發導通，并在接收紅外信號的周期內維持導通。當信號中斷時，單穩電路IC4在幾秒鐘后關閉，具體時間由定時元件R7和C6確定(T=1.1R7×C6)。因此，若R7=470kΩ，C6：4.7μF，則單穩周期約為2.5秒。

發射器和接收器可單獨安裝在PCB板上，紅外線接收模塊必須安裝在紅外線LED的后面，以避免由于紅外線泄漏而導致虛假指示。 在附近移動的物體反射由紅外線LED射出的紅外線。紅外線接收模塊的靈敏度角約為0-60°。因此，當反射的紅外線被檢測到時，IC4被觸發，其輸出信號可以以任何需要的方式使用。例如，當有人接近時，通過繼電器吸合來接通一照明燈。在此人離去幾秒鐘(單穩時間)后就自動關斷。

檢測器的靈敏度取決于與紅外線LED串聯的限流電阻H4．接近檢測的范圍大約為40cm。若取R4為20Ω時，可以檢測到25cm處的物體．而改用R4為30Ω時，檢測范圍就減少至22.5cm．
