一種基于Atmel公司AVR系列單片機Atmega64L，用于心率監測系統中MCU的設計。簡述了單片機的特性，以及外圍接口電路和軟件設計。該系統應用于單兵訓練強度的心率監測系統，提高了系統的實時性和運算能力。

1 引言

根據運動心率可準確劃分運動強度等級，通過單片機對監測心率按照劃分等級的智能判斷，可以實時監測訓練強度，進行顯示報警，從而掌握科學的訓練強度。通過對便攜式心率監測系統的特點研究分析，針對如何提高系統實時性、可靠性和抗干擾能力的問題，我們要求對該系統微控制處理模塊（MCU）進行了基于 Atmega64L的設計。

2 單片機Atmega64L

Atmega64L是基于增強的AVR RISC結構的低功耗8位CMOS微控制器。由于其先進指令集以及單時鐘周期指令執行時間，數據吞吐率高達1MIPS/MHz，有6種睡眠模式，功耗較低，適合于便攜式產品應用。

3 Atmega64L外圍電路設計

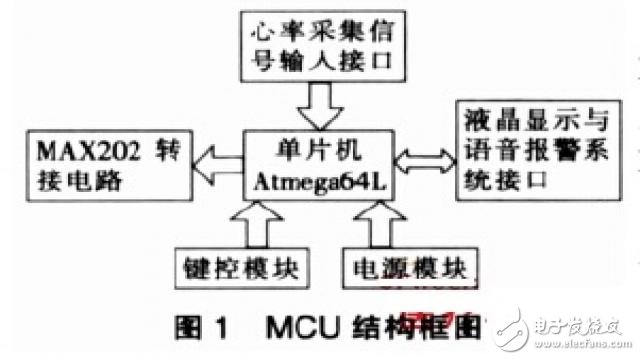

Atmega64L的外圍電路主要包括：電源模塊、鍵盤控制模塊、液晶顯示和語音報警系統接口、心率采集信號輸入接口，見圖1。

電路設計在ProtelDXP的開發軟件中完成，包括：原理圖和PCB圖的設計。元器件的選擇和封裝設計都采用標準規定，但為滿足小型化，其中某些元件考慮其貼片式或其它因素，采用了實物測量的方法自己加載元件庫。模塊電路設計均采用典型電路。

4 軟件設計

WINAVR是為AVR系列單片機提供的Windows平臺下的開發程序集，它使用C語言編程，簡化了軟件結構，提高了編程效率。系統軟件設計主要包括：A/D轉換模塊、鍵盤輸入模塊、閾值比較判斷模塊、顯示和報警系統。

（1）A/D轉換模塊：心律采集電路采用差分電路和濾波電路后，輸出1個模擬信號，單片機Atmega64L通過自帶的ADC轉換器，把模擬信號轉換為可處理的數字信號。此時的心率信號以離散信號的形式，通過計算單位時間R波之間的時間來換算心率值;

（2）鍵盤輸入模塊：在預先測量之前可手動輸入被測者年齡參數，以備閾值比較判斷使用，主要是心率值;

（3）閾值比較判斷模塊：經閾值判斷后，單片機將判斷結果發送給液晶顯示予以顯示。

若被測者結果超出閾值范圍時，系統啟動報警系統，分別進行分頻閃爍和蜂鳴報警。同時，對測量結果進行儲存，為了避免存儲冗余，系統只保留近期測量的數據;（4）異步串行通信模塊：系統開啟時，會初始化液晶芯片，出現開機畫面。然后，當正常工作時，實時顯示心率測量值。在心率信號監測過程中，若被測信號大于閾值，系統會發送報警信號，觸發報警功能。否則，正常工作。

5 討論

采用 Atmega64L設計單兵心率監測系統，由于單片機及其外圍功能電路，配合在WINAVR環境下的C語言軟件設計，實現了系統實時性、靈敏性、小型化，以便單兵攜帶的要求。但系統智能軟件設計方面尚未成熟，比如：閾值輸入和鍵盤功能較為單一，數據傳輸和數據存儲擴展有限。
