DM9000xep網路接口電路圖分享

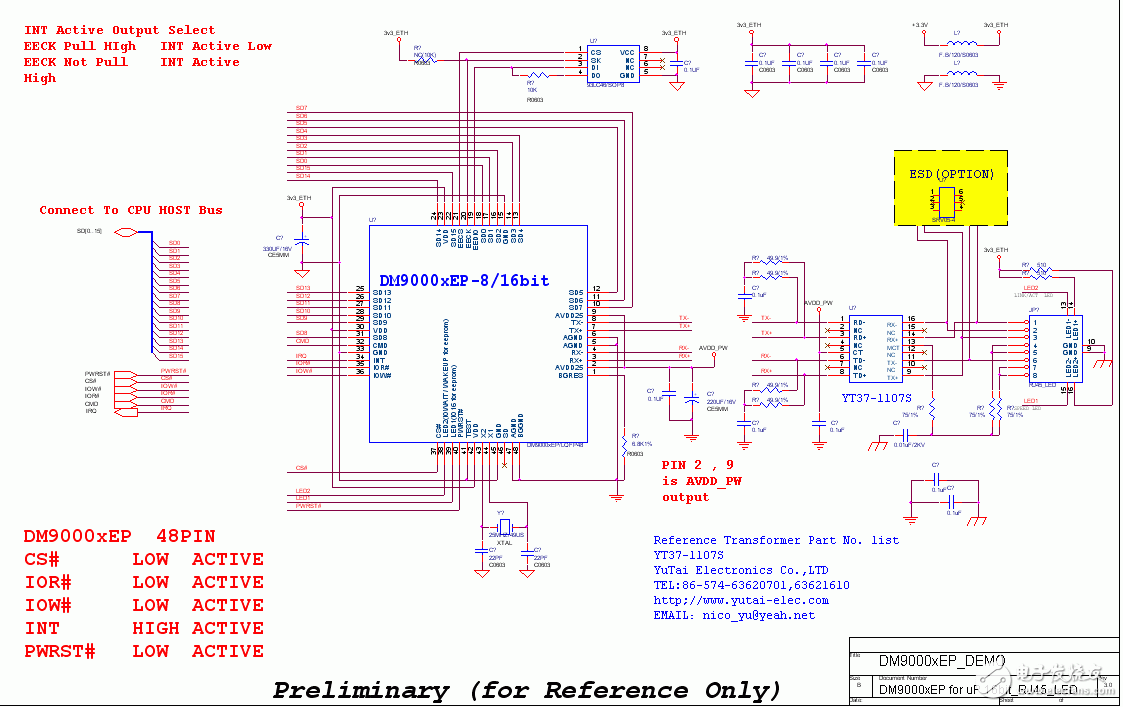

此圖片提供DM9000AEP,DM9000CEP,DM9000A,DM9000CIEP硬件設計資料 此EVB為最精簡的DM9000XEP EVB ,同樣適用于DM9000CEP,DM9000A,DM9000AEP,DM9000B,DM9000C,DM9000CIEP,DM9000CEP,DM9000D,DM9000DEP選擇接口為8bit 或者16bit.本硬件設計使用了RJ45帶網絡變壓器一體產品，可以使用戶節約PCB成本，也可以減少PCB空間。
適用于手持便攜式產品，網絡一體機，電力抄表，機頂盒，IPTV，三網合一產品等
