SIM900A模塊主要特點

SMT封裝：易于客戶生產加工

尺寸?。?24*24*3mm

功耗低：待機模式電流低于18mA、sleep模式低于2mA

供電范圍寬：3.2～4.8V

支持頻段：GSM/GPRS 900/1800MHz

語音編碼：支持半速率、全速率、增強型速率

支持回聲抑制算法，可以基于不同客戶設備通過AT命令調節回音抑制消除。

SIM900A模塊功能

1、全新、高性價比 SIM900A GSM GPRS 開發板，板載的SIM900A模塊為全新原裝64M版本，帶彩信功能，絕非32M的老版本。

2、SIM900A模塊板載SIMCOM公司的工業級雙頻GSM/GPRS模塊：SIM900A，工作頻段雙頻：900/1800Mhz，可以低功耗實現語音、SMS（短信，彩信）、數據和傳真信息的傳輸。

3、SIM900A模塊支持RS232串口和LVTTL串口，并帶硬件流控制，支持5V~24V的超寬工作范圍，使得本模塊可以非常方便的與您的產品進行連接，從而給您的產品提供包括語音、短信和GPRS數據傳輸?shù)裙δ堋?/p>

4、此模塊供電要求：5V 供電 ，電腦調試初期電腦USB供電可以滿足要求。因?yàn)槲覀兗恿?000UF的大電容。長時間傳輸數據用電量大推薦1A以上的直流，TTL電平串口自適應兼容3.3V和5V單片機。可以直接連接單片機。待機在80MA左右，可以設置休眠狀態在10MA左右低功耗。電腦調試USB--232和USB--TTL均可，根據各人配件而定。支持短信，數據，彩信，上網等。復位排針引出，可實現現場無人值守遠程復位，帶DTMF功能實現遠程遙控功能。

5、模塊最大的優點是保留232口，在學習或者開發時可以監聽51低端單片機和模塊指令執行情況，能更快的找出原因，節省開發和學習的時間。支持2，3，4G手機卡。

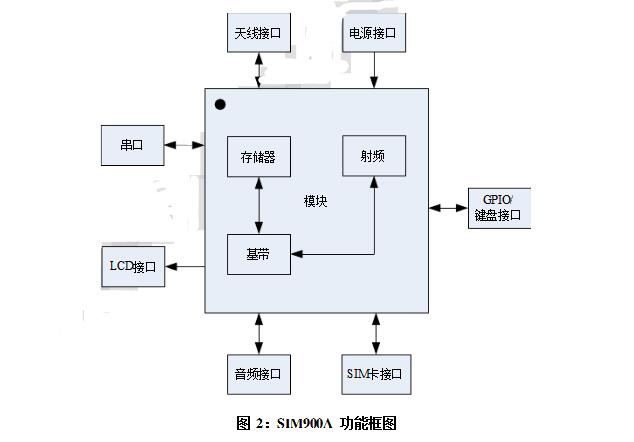

sim900a功能框圖

下圖列出了模塊的主要功能部分：

GSM基帶

存儲器

GSM射頻

天線接口

其他接口

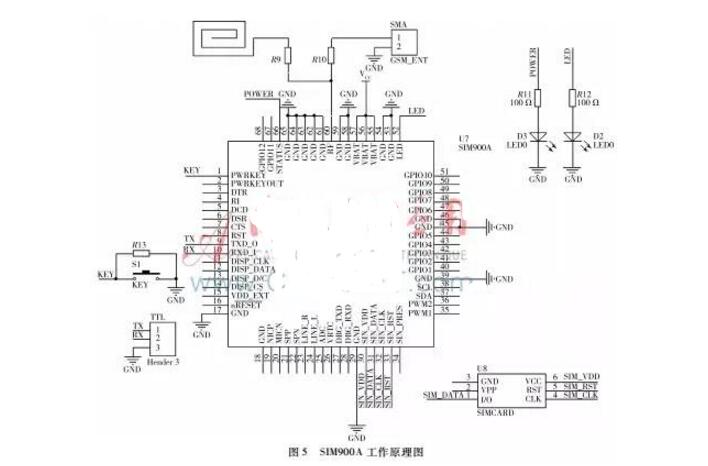

sim900a原理圖

sim900a模塊引腳及功能
