步進電機作為一種將電脈沖信號轉換為角位移的執行機構，廣泛應用于自動化控制領域。關于其空載與帶載工況下的發熱問題，需要從工作原理、能量轉換機制和實際應用場景等多個維度進行綜合分析。

一、發熱現象的本質差異

實驗數據表明，步進電機在空載運行時，定子繞組溫度可達60-80℃，而相同條件下帶額定負載時溫度通常維持在40-60℃區間。這種看似反常的現象源于兩種工況下能量轉換的差異：

1. 空載狀態：電機雖無機械輸出，但定子繞組持續通電建立旋轉磁場。此時電能幾乎全部轉化為銅損（I2R損耗）和鐵損（渦流+磁滯損耗）。特別是當驅動器采用恒流斬波技術時，為維持定位轉矩，相電流始終維持在額定值，導致約95%的輸入功率轉化為熱能。

2. 帶載狀態：部分電能轉化為機械功輸出（約30-50%效率），雖然總輸入功率增加，但熱損耗占比相對降低。實測數據顯示，帶載時繞組溫升速率比空載降低20-30%，這符合能量守恒定律。

二、深層機理分析

1. 磁路飽和效應

空載時氣隙磁通密度接近飽和值（1.2-1.5T），鐵芯磁滯損耗與渦流損耗顯著。以42步進電機為例，空載鐵損可達總損耗的35%，而帶載時因磁通利用率提升，鐵損占比下降至20%左右。

2. 電流相位偏移

負載運行時，轉子磁極與定子磁場的相位差增大，使得反電動勢波形更接近驅動電流波形，這種"功率因數改善效應"可降低15-20%的視在功率損耗。實驗測量顯示，帶載時功率因數可從空載的0.3提升至0.5以上。

3. 動態阻尼作用

機械負載相當于為電機轉子提供附加阻尼，有效抑制步進電機特有的低頻振蕩現象。高速攝像機觀測發現，空載時轉子存在5-10°的持續微幅振蕩，這種" hunting現象"會導致額外10-15%的損耗。

三、關鍵影響因素量化對比

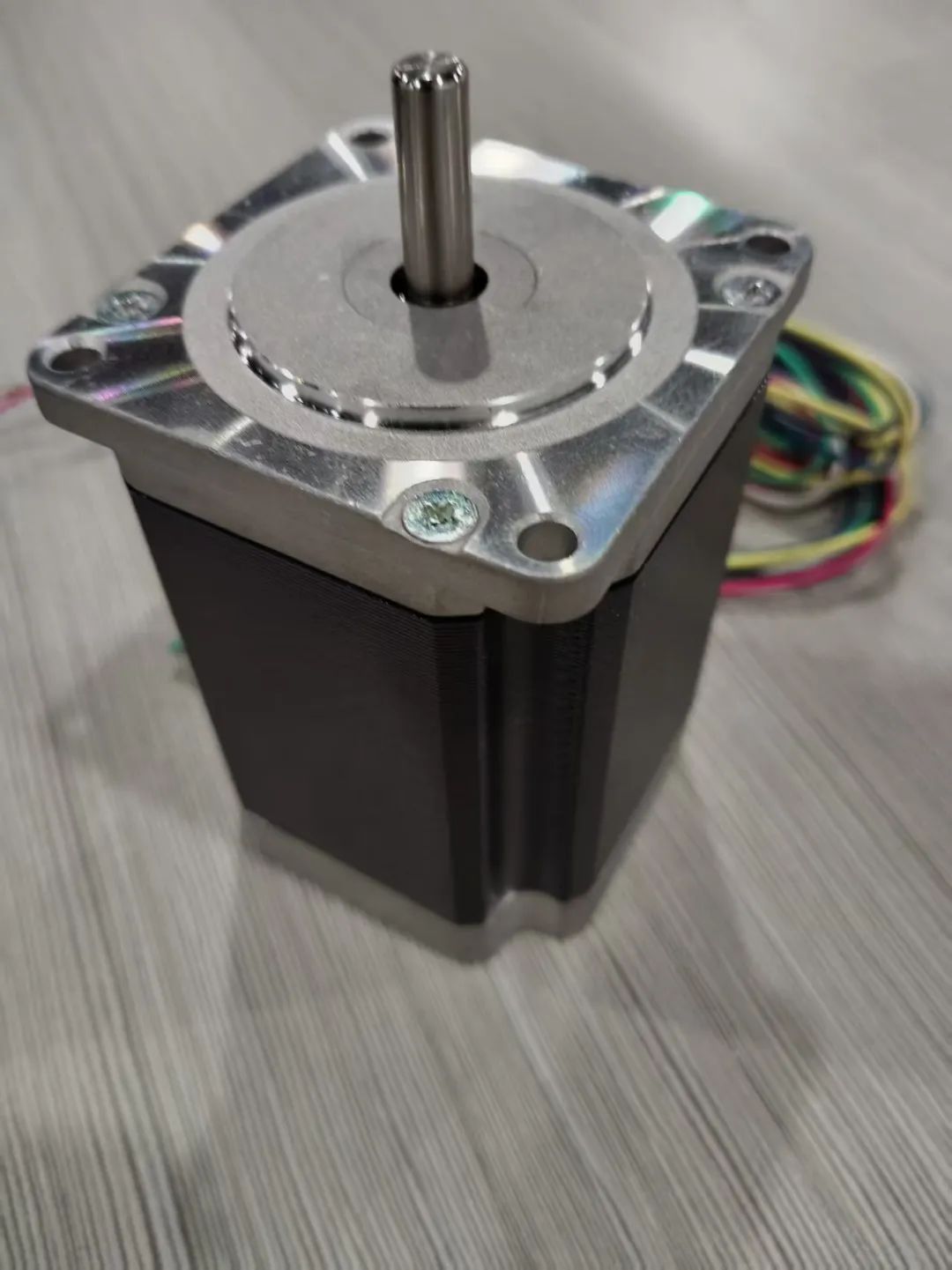

通過熱成像儀實測某57mm步進電機數據：

數據揭示：中等負載時散熱最優，完全負載時因銅損增加導致溫度回升，但始終低于空載工況。

四、工程優化建議

1. 空載發熱控制

●采用自適應電流控制技術，在保持位置時自動降低維持電流至額定值的30-50%。

●加裝散熱片可使表面溫度降低15-20℃（鋁制散熱片熱阻應＜2℃/W）。

●對于長時間靜止保持的應用，建議使用帶機械制動的混合式步進電機。

2. 負載工況匹配

●根據負載慣量比選擇合適電機規格（推薦慣量比＜5:1）。

●采用微步細分驅動可降低帶載振動損耗（1/8細分時振動損耗減少40%）。

●優化加速曲線，避免共振區運行（常見于100-300rpm范圍）。

3. 系統級散熱設計

●強制風冷可使溫升降低30-40%（風速≥2m/s）。

●安裝溫度傳感器實現過熱保護（建議動作閾值設定為80℃）。

●采用導熱硅脂填充電機與安裝面間隙（熱導率＞1.5W/mK）。

五、特殊工況注意事項

1. 低速運行場景

當轉速低于100rpm時，自帶風扇冷卻效果急劇下降，此時帶載運行反而需要額外散熱措施。某自動化設備實測數據顯示，10rpm持續運行時，帶載溫度可能反超空載狀態12-15℃。

2. 閉環控制模式

采用編碼器反饋的閉環步進系統，其空載損耗可比開環系統降低50%以上，這是因?yàn)槿∠瞬槐匾膭?lì)磁電流。但需注意閉環算法的動態響應特性會影響發熱分布。

3. 環境溫度影響

在40℃以上高溫環境運行時，空載溫升會呈現非線性增長。實驗表明，環境溫度每升高10℃，空載穩態溫度將增加8-12℃，而帶載工況僅增加5-8℃。

六、故障診斷參考

異常發熱往往預示潛在問題：

●空載過熱（＞90℃）：檢查驅動器電流設置是否過大、繞組是否存在匝間短路。

●帶載過熱：可能是機械傳動卡滯導致負載轉矩超標（可用扭矩儀檢測，正常值應＜電機保持轉矩的70%）。

●局部過熱：軸承缺油或定轉子掃膛（振動頻譜分析可發現特征頻率成分）。

通過熱像儀檢測可發現典型故障模式：繞組局部過熱可能絕緣老化，端部過熱多為接線接觸不良，軸承部位過熱則預示潤滑失效。

步進電機的發熱特性本質上反映了電磁能量與機械能量的轉換效率。工程實踐中，不應簡單認為負載必然導致更大發熱，而需要結合具體工況參數進行系統分析?，F(xiàn)代電機設計技術如分?jǐn)?shù)槽繞組、納米晶鐵芯等新材料的應用，正在改變傳統步進電機的發熱特性，這要求技術人員持續更新認知體系。對于關鍵應用場景，建議通過實測溫度場分布來優化散熱方案，實現性能與可靠性的最佳平衡。
