1.概述

APView500 電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件標記功能等各個方面均達到了 IEC61000-4-30 A 級標準，能夠滿足 110kV 及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據中心、交通建筑等行業的電能質量監測。

2.型號說明

3.高性能硬件平臺

裝置采用基于 Xilinx SoC 構架的雙 ARM 內核處理器，ARM1 運行嵌入式 Linux、TCP/IP協議、Http 協議、Web 服務器、電能質量數據的存儲、統計、分析，ARM2 用來數據采樣、電能質量數據計算。裝置每周波采樣高達 1024 點，具備高測量精度能準確記錄故障波形。采用 eMMC 進口高速存儲芯片容量達到 32GB，可以長期存儲事件記錄與故障波形等數據。具備友好的人機界面，800*480 像素點陣彩色大尺寸液晶可就地查看實時波形與故障波形，方便用戶故障分析。

4.豐富的接口資源

16 路交流電壓/電流通道，可同時接入多組電壓電流，如單組電壓電流、雙組電壓電流等；

16 路可編程無源繼電器出口、22 路有源開關量輸入通道；

2 路 RS485 接口支持 Modbus-RTU 規約；

4 路以太網接口，支持 Modbus-TCP、IEC61850、Web Server；

1 路 GPS 對時接口，支持 IRIG-B 對時方式；

1 路 RS232 接口，用于接入打印機；

1 路 USB 接口，可用于文件導出及裝置維護。

5.可靠性設計

裝置軟硬件具有持續完善的自檢功能，抗干擾性能好，裝置通過多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到國家標準。

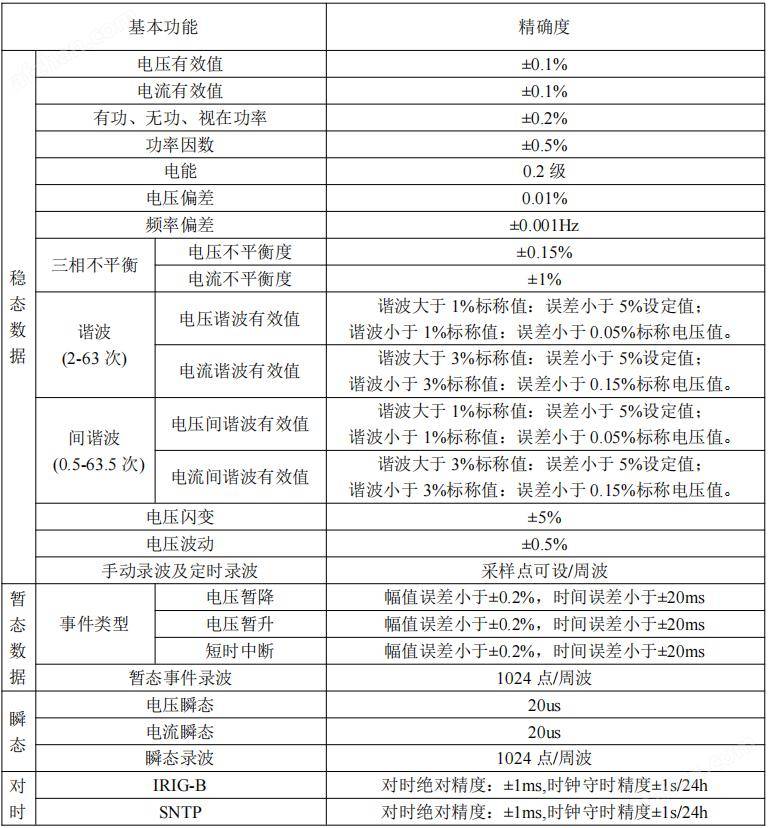

6.監測精度對照表

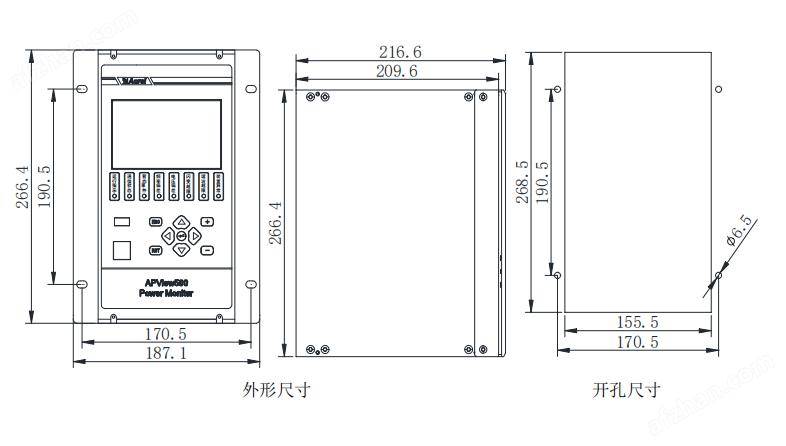

7.安裝尺寸
