萬兆以太網防雷&防靜電方案標準電路設計參考

此方案為沃虎電子科技(VOOHU)萬兆電路標準方案,公司專注于通訊電子元件領域已逾8年，公司秉承選沃虎·真靠譜的經營策略與服務理念，提供全套的技術方案支持。

萬兆以太網作為一種高速網絡技術，廣泛應用于數據中心、工業自動化、智能交通、醫療影像等領域。其高帶寬和低延遲的特性，使得大量數據能夠快速傳輸，滿足了現代信息化社會對網絡性能的高要求。然而，在實際應用中，萬兆以太網面臨著雷擊和靜電干擾的雙重威脅，尤其是在戶外環境和高電磁干擾區域，這些問題尤為突出。

如戶外通信基站、電力檢測系統、大型園區等戶外場景，設備通常暴露在戶外，容易受到雷擊和靜電干擾。雷擊可能導致基站設備損壞，甚至引發火災；靜電積累則可能干擾設備的正常運行，導致數據傳輸錯誤。因此，戶外通信基站需要采取有效的防雷防靜電措施，以保障網絡的穩定運行。

10G BASE-T 防雷防靜電 & 電流型PHY

方案簡介

1.初級側接線：
? 差分對連接：網絡變壓器的初級側分別接入TD0/TD1和RD0/RD1的差分對，PCB布線時4組差分對的線序可以交換。
? 去耦電容：初級側應通過一個100nF的電容連接至GND，確保信號的穩定性和完整性。
? VCC供電：對于電流型PHY，初級線圈需要連接到PHY的VCC，以濾除高頻噪聲，確保信號的穩定性。

2.次級側接線：
? RJ45連接：次級側兩組收發差分信號應分別連接到RJ45接口的1、2、3、6和4、5、7、8引腳。
? BOB Smith電路：次級側應分別接入一個75Ω的電阻，隨后通過一個1nF、耐壓2KV及以上的電容連接至機殼地。推薦使用1206封裝的貼片陶瓷電容或具有較寬腳距的高壓瓷片電容。

3.接地處理：
? 懸空引腳：RJ45接口的懸空引腳也應通過類似的設計連接至機殼地，最終流入大地，確保整個電路的接地系統完整。

電路功能說明:
? BOB Smith電路：由75Ω電阻和1nF電容組成的電路，為共模信號提供回流路徑，有效濾除共模信號，改善電磁干擾（EMI），并在一定程度上抑制浪涌電流。
? 去耦電容：100nF電容用于濾除高頻噪聲，確保信號的穩定性和完整性。

? 耐壓電容：1nF電容的耐壓值必須達到2KV或更高，以確保在高壓環境下的可靠性。

10G BASE-T 防雷防靜電 & 電壓型PHY

方案簡介

1.初級側接線：
? 差分對連接：網絡變壓器的初級側分別接入TD0/TD1和RD0/RD1的差分對，PCB布線時4組差分對的線序可以交換。
? 去耦電容：初級側應通過一個100nF的電容連接至GND，確保信號的穩定性和完整性。

2.次級側接線：
? RJ45連接：次級側兩組收發差分信號應分別連接到RJ45接口的1、2、3、6和4、5、7、8引腳。
? BOB Smith電路：次級側應分別接入一個75Ω的電阻，隨后通過一個1nF、耐壓2KV及以上的電容連接至機殼地。推薦使用1206封裝的貼片陶瓷電容或具有較寬腳距的高壓瓷片電容。

3.接地處理：
? 懸空引腳：RJ45接口的懸空引腳也應通過類似的設計連接至機殼地，最終流入大地，確保整個電路的接地系統完整。

電路功能說明
? BOB Smith電路：由75Ω電阻和1nF電容組成的電路，為共模信號提供回流路徑，有效濾除共模信號，改善電磁干擾（EMI），并在一定程度上抑制浪涌電流。
? 去耦電容：100nF電容用于濾除高頻噪聲，確保信號的穩定性和完整性。

? 耐壓電容：1nF電容的耐壓值必須達到2KV或更高，以確保在高壓環境下的可靠性。

方案優點：

經驗證，該方案可用于室外的10000M網口浪涌保護，方案采用二級防護,可靠工作，保證信號高溫完整性，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV。 （IEC61000-4-5 10/700μs，40Ω，6kV，±5次）

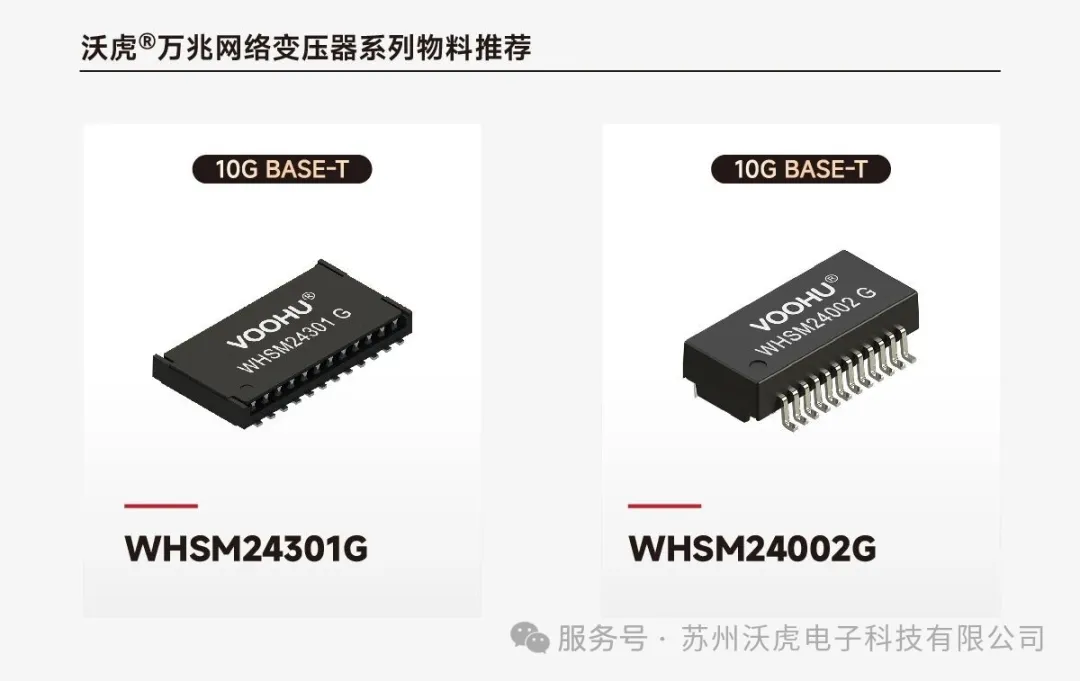

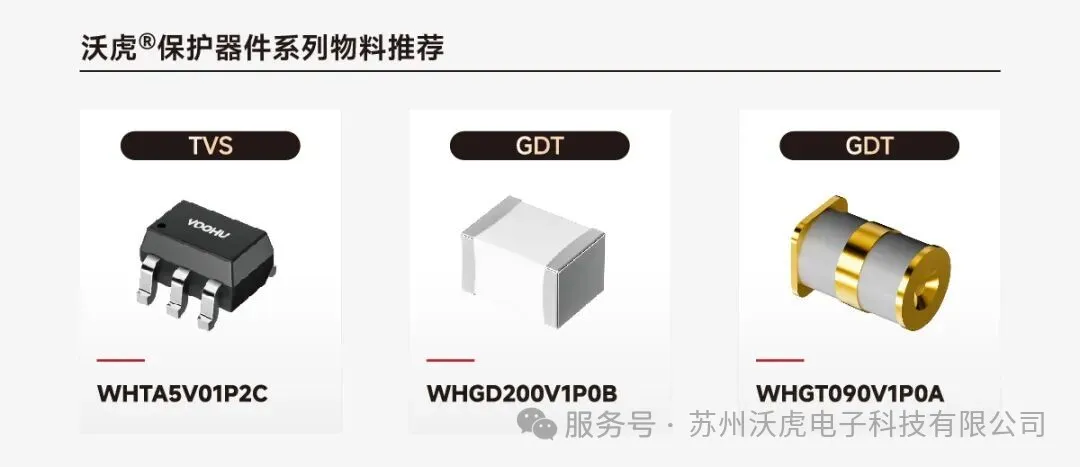

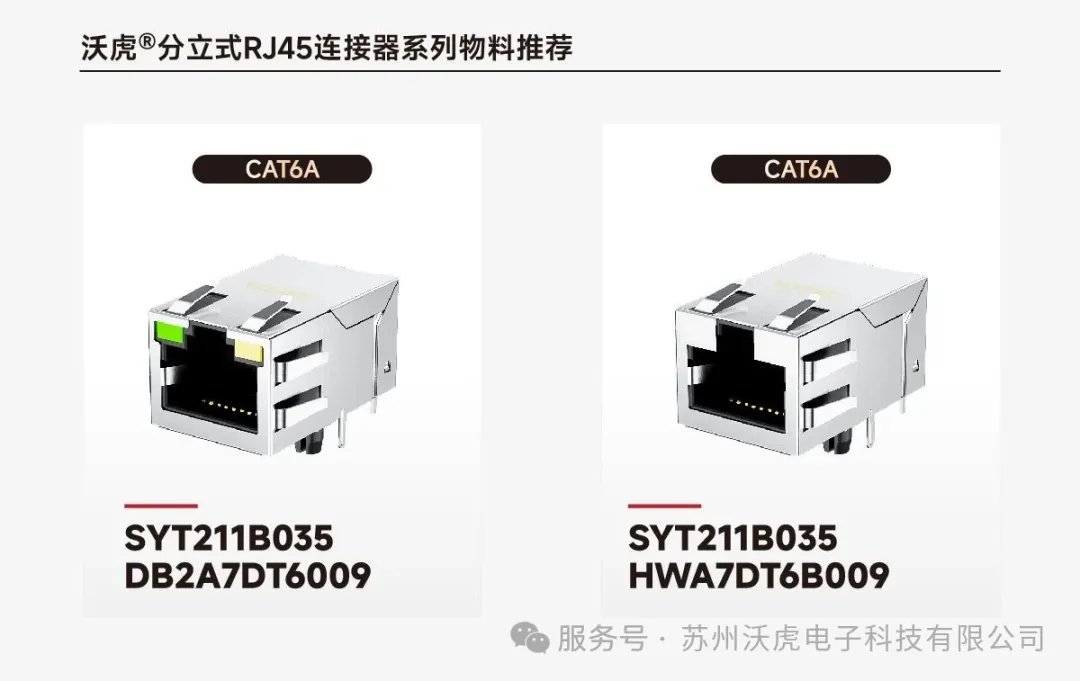

產品圖示--相關產品推薦

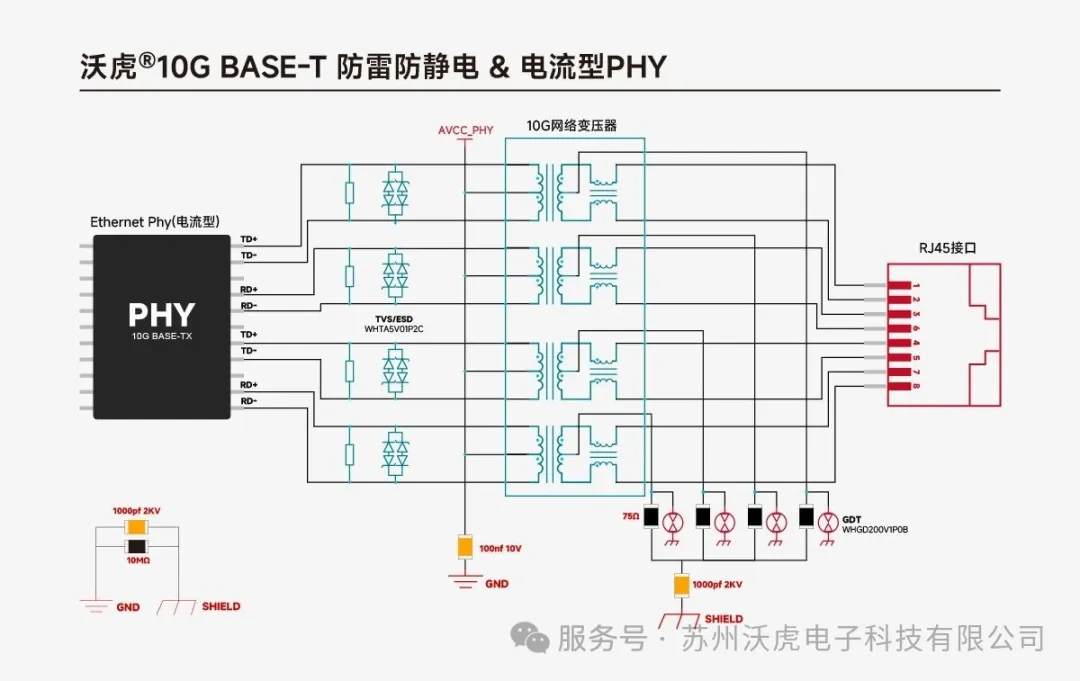

電流型PHY電路設計參考

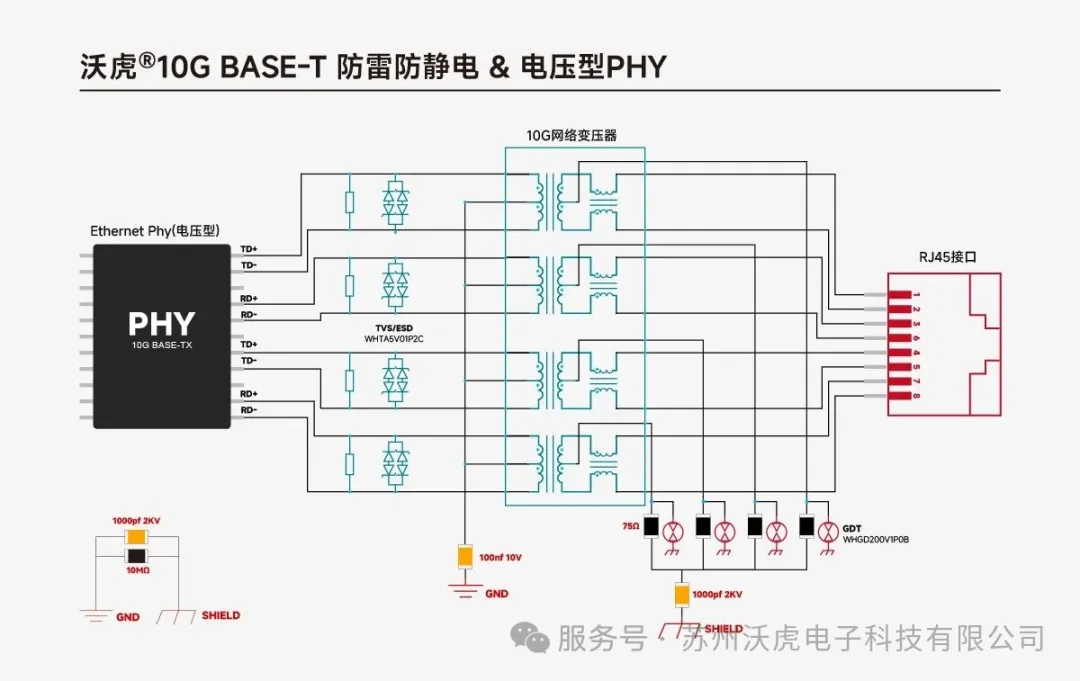

電壓型PHY電路設計參考

注：以上方案均為標準設計僅供參考，最終電路設計以現場需求為準，來電咨詢可免費獲取深入支持。
