在嵌入式Linux系統中，Rockchip CIF（Camera Interface）驅動是攝像頭硬件與上層應用的“橋梁”——它不僅要實現設備初始化、格式協商、數據捕獲等核心功能，還需保障運行穩定性。本文將從「驅動整體架構」入手，拆解核心文件功能與調用關系，再聚焦「Sensor電源引用計數補丁」，詳解如何通過補丁解決實際運行中的穩定性問題，為驅動開發與調試提供完整參考。

一、CIF驅動整體架構：核心文件與功能拆解

Rockchip CIF驅動位于drivers/media/platform/rockchip/cif/目錄下，包含5個核心文件（dev.c/subdev-itf.c/subdev-itf.h/procfs.c/capture.c），各文件分工明確、協同工作，共同支撐攝像頭的完整功能。

1.核心文件功能總覽

先通過一張腦圖快速梳理各文件的核心定位：

2.關鍵文件深度解析

（1）dev.c：設備管理“總控”

作為驅動的“大腦”，dev.c負責初始化設備基礎環境、管理全局狀態，并提供用戶可配置的屬性接口。

?核心工作：

a.設備初始化：在rkcif_plat_init中初始化原子變量（如power_cnt、streamoff_cnt）、互斥鎖（stream_lock）、媒體管道，為設備運行打下基礎。

b.sysfs屬性配置：實現compact_test（緊湊數據流模式）、is_use_dummybuf（虛擬緩沖區開關）等屬性的讀寫函數，用戶可通過/sys/class/video4linux/videoX/路徑動態調整設備行為。

c.全局狀態維護：通過rkcif_device_list鏈表管理所有CIF設備，rkcif_dev_mutex保證多設備操作的互斥性，避免并發沖突。

?關鍵代碼示例（設備初始化）：

// drivers/media/platform/rockchip/cif/dev.cintrkcif_plat_init(structrkcif_device *cif_dev,structdevice_node *node,intirq){ // 初始化原子變量（電源、流關閉、傳感器狀態）  atomic_set(&cif_dev->power_cnt,0);  atomic_set(&cif_dev->streamoff_cnt,0);  atomic_set(&cif_dev->sensor_off,1); // 后續補丁新增：Sensor電源引用計數初始化  atomic_set(&cif_dev->sd_power_cnt,0);  // 初始化媒體管道（open/close回調）  cif_dev->pipe.open = rkcif_pipeline_open;  cif_dev->pipe.close = rkcif_pipeline_close; return0;}

（2）subdev-itf.c：傳感器“交互橋梁”

subdev-itf.c是CIF驅動與攝像頭Sensor的直接交互接口，實現V4L2子設備協議，負責格式協商、電源控制、事件觸發。

?核心工作：

a.格式協商：通過sditf_get_set_fmt與Sensor協商輸入格式（分辨率、像素格式如SBGGR8），并配置CIF內部數據流參數。

b.電源控制：sditf_s_power函數觸發Sensor電源開關，是后續補丁重點修復的調用路徑之一。

c.事件管理：訂閱/觸發V4L2_EVENT_FRAME_SYNC（幀同步）、V4L2_EVENT_EXPOSURE（曝光）事件，確保數據捕獲時序正確。

?關鍵代碼示例（電源控制接口）：

// drivers/media/platform/rockchip/cif/subdev-itf.cstaticintsditf_s_power(structv4l2_subdev *sd,inton){ structsditf_priv *priv = v4l2_subdev_to_sditf(sd); structrkcif_device *cif_dev = priv->cif_dev; intret =0;  mutex_lock(&cif_dev->stream_lock); if(on) {    pm_runtime_get_sync(cif_dev->dev);   // 后續補丁新增：調用統一電源管理函數    ret |= rkcif_sensor_set_power(&cif_dev->stream[0],on);  }else{    pm_runtime_put_sync(cif_dev->dev);    ret |= rkcif_sensor_set_power(&cif_dev->stream[0],on);  }  mutex_unlock(&cif_dev->stream_lock); returnret;}

（3）capture.c：數據捕獲“執行核心”

capture.c負責攝像頭數據的實際捕獲，包括流啟動/停止、緩沖區處理、電源控制函數實現，是本次補丁修改的核心文件。

?核心工作：

a.流管理：rkcif_do_start_stream啟動數據捕獲，rkcif_stream_init初始化流狀態（如幀丟失計數frame_loss）。

b.電源控制函數：rkcif_sensor_set_power是Sensor電源開關的實際實現，補丁通過修改該函數引入引用計數邏輯。

c.文件操作：rkcif_fh_open/rkcif_fh_release處理用戶空間的設備打開/關閉請求，控制電源開關的調用時機。

（4）procfs.c：調試信息“出口”

procfs.c通過/proc/driver/rkcif節點向用戶空間暴露驅動運行狀態，便于調試定位問題。

?核心工作：

a.格式轉換：rkcif_pixelcode_to_string將媒體總線格式代碼（如MEDIA_BUS_FMT_SBGGR8_1X8）轉換為可讀字符串（"SBGGR8"）。

b.信息輸出：rkcif_show_clks輸出時鐘頻率、rkcif_show_format輸出當前捕獲格式，幫助開發者確認設備配置是否正確。

（5）subdev-itf.h：數據結構“定義層”

僅定義struct capture_info結構體，存儲攝像頭捕獲區域的偏移（offset_x/y）和分辨率（width/height），是格式協商、緩沖區分配的基礎數據載體。

二、驅動模塊協同：調用關系與架構流程圖

各文件并非獨立運行，而是通過“初始化→配置→捕獲→調試”的流程協同工作，以下是核心調用關系與架構圖：

1.核心調用流程（以“設備啟動”為例）

1.初始化：dev.c的rkcif_plat_init初始化設備狀態→subdev-itf.c的sditf_init_buf分配緩沖區→capture.c的rkcif_stream_init初始化流。

2.用戶交互：用戶通過open調用觸發capture.c的rkcif_fh_open→加鎖后調用rkcif_sensor_set_power上電→subdev-itf.c的sditf_s_power與Sensor交互。

3.數據捕獲：rkcif_do_start_stream啟動流→subdev-itf.c的事件機制同步幀數據→數據寫入緩沖區。

4.調試監控：用戶讀取/proc/driver/rkcif→procfs.c的函數從dev.c獲取設備狀態并輸出。

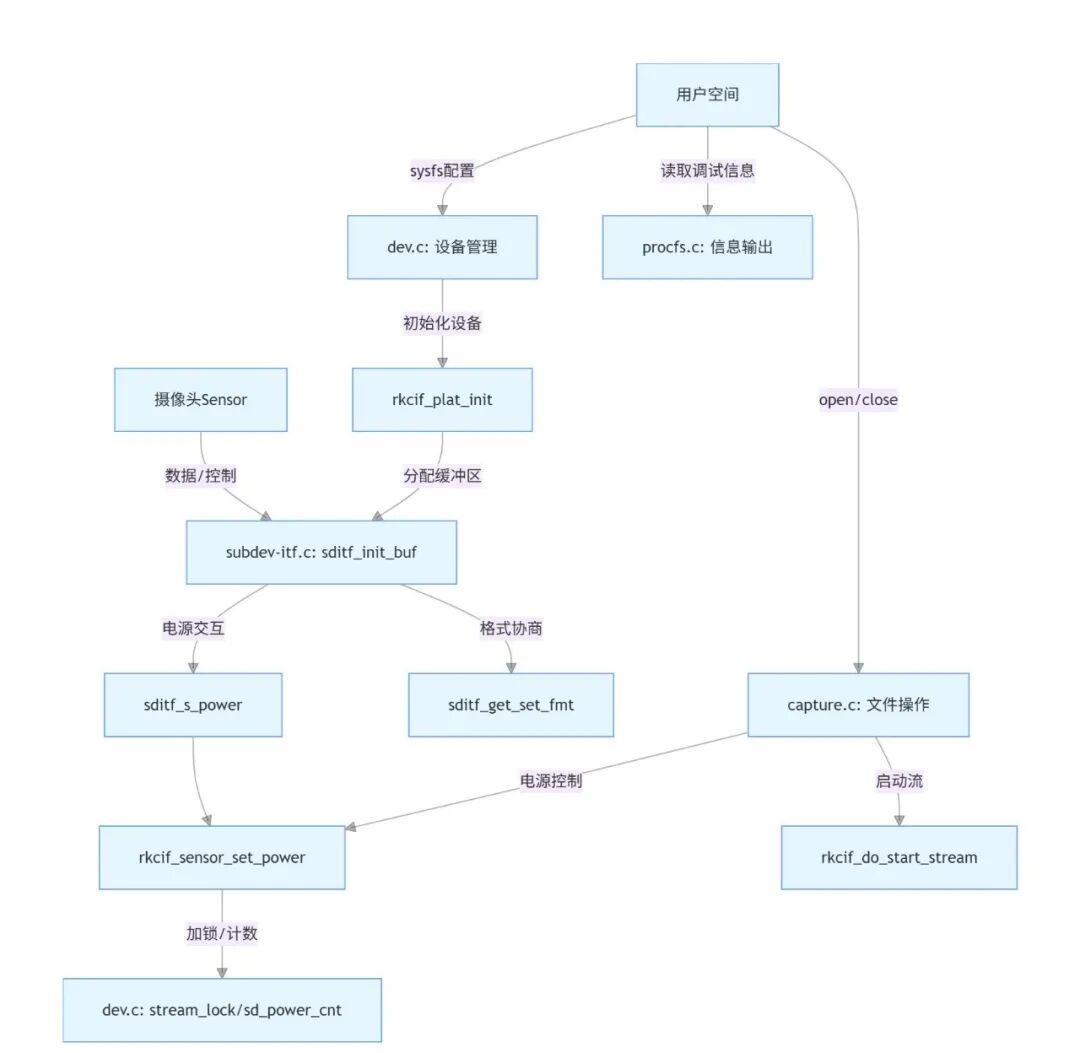

2.架構流程圖

三、補丁修復：Sensor電源引用計數問題拆解

在理解驅動架構后，我們聚焦本次關鍵補丁——修復Sensor電源引用計數問題。該補丁針對Kernel 6.1版本，解決了驅動運行中“過早斷電”“重復上電”等穩定性隱患。

1.補丁背景：原驅動的3大問題

原CIF驅動對Sensor電源的管理缺乏“引用計數”機制，導致多場景下異常：

?問題1：無計數跟蹤：多個模塊（如預覽+錄像）同時使用Sensor時，無法記錄“當前使用者數量”，一個模塊調用斷電后，其他模塊會因Sensor斷電崩潰。

?問題2：調用時機混亂：rkcif_sensor_set_power在open/release中調用時機錯誤（如解鎖后調用），并發場景下計數錯亂。

?問題3：路徑覆蓋不全：subdev-itf.c的sditf_s_power未經過統一電源函數，繞過計數邏輯，導致部分場景電源失控。

2.修復思路：引入“原子引用計數”

補丁核心是通過原子變量sd_power_cnt（定義在dev.c，聲明在dev.h）跟蹤電源使用狀態，規則如下：

?上電（on=1）：僅當sd_power_cnt從0→1時，才執行Sensor上電（避免重復上電）。

?斷電（on=0）：僅當sd_power_cnt從1→0時，才執行Sensor斷電（避免過早斷電）。

?全路徑覆蓋：所有電源操作（open/release、sditf_s_power）均調用rkcif_sensor_set_power，確保計數不遺漏。

3.補丁對各文件的修改（附路徑）

（1）capture.c：核心邏輯修改（路徑：

drivers/media/platform/rockchip/cif/capture.c）

?修改1：rkcif_sensor_set_power函數重構

從靜態函數改為全局函數，新增計數邏輯：

// 原函數：直接操作電源，無計數staticintrkcif_sensor_set_power(...){ ... }// 補丁后：新增計數控制intrkcif_sensor_set_power(structrkcif_stream *stream,inton){ structrkcif_device *cif_dev = stream->cifdev;  // 斷電：計數>0時減1，未到0則不執行斷電 if(!on&& atomic_dec_if_positive(&cif_dev->sd_power_cnt))   return0; // 上電：計數+1后>1，說明已有模塊使用，不重復上電 if(on&& atomic_inc_return(&cif_dev->sd_power_cnt) >1)   return0;  // 僅滿足“首次上電”或“最后一次斷電”，才操作Sensor電源 if(cif_dev->terminal_sensor.sd)    v4l2_subdev_call(..., core, s_power,on); return0;}

?修改2：調整open/release中函數調用時機

將rkcif_sensor_set_power從“解鎖后”移到“鎖內”，確保并發安全：

// open函數：鎖內調用，避免并發計數錯亂staticintrkcif_fh_open(...){  mutex_lock(&cifdev->stream_lock);  ret = rkcif_sensor_set_power(stream,on);// 補丁后：鎖內調用  mutex_unlock(&cifdev->stream_lock);}// release函數：先斷電計數，再釋放資源staticintrkcif_fh_release(...){  mutex_lock(&cifdev->stream_lock);  ret = rkcif_sensor_set_power(stream,on);// 補丁后：鎖內調用  v4l2_pipeline_pm_put(...);// 后釋放資源  mutex_unlock(&cifdev->stream_lock);}

（2）dev.c：初始化計數變量（路徑：

drivers/media/platform/rockchip/cif/dev.c）

在rkcif_plat_init中新增sd_power_cnt初始化，確保計數從0開始：

atomic_set(&cif_dev->power_cnt,0);atomic_set(&cif_dev->streamoff_cnt,0);atomic_set(&cif_dev->sensor_off,1);atomic_set(&cif_dev->sd_power_cnt,0); // 補丁新增：初始化Sensor電源計數

（3）dev.h：聲明變量與函數（路徑：

drivers/media/platform/rockchip/cif/dev.h）

?新增sd_power_cnt到struct rkcif_device：

structrkcif_device{ atomic_t      power_cnt; atomic_t      streamoff_cnt; atomic_t      sensor_off; atomic_t      sd_power_cnt;// 補丁新增：Sensor電源引用計數 // ... 其他成員};

?聲明rkcif_sensor_set_power函數（因函數從static改為全局）：

intrkcif_sensor_set_power(structrkcif_stream *stream,inton);// 補丁新增

（4）subdev-itf.c：補全調用路徑（路徑：drivers/media/platform/rockchip/cif/subdev-itf.c）

在sditf_s_power中調用rkcif_sensor_set_power，確保該路徑納入計數管理：

staticintsditf_s_power(...){ // ... 原有邏輯 if(on) {    pm_runtime_get_sync(cif_dev->dev);    ret |= rkcif_sensor_set_power(&cif_dev->stream[0],on);// 補丁新增  }else{    pm_runtime_put_sync(cif_dev->dev);    ret |= rkcif_sensor_set_power(&cif_dev->stream[0],on);// 補丁新增  } // ... 原有邏輯}

4.修復價值：從“隱患”到“穩定”

?解決功能異常：多模塊共用Sensor時，避免“一個模塊退出導致整體崩潰”（如預覽退出后錄像仍正常）。

?保護硬件壽命：避免重復上電導致Sensor電源模塊過熱，延長硬件壽命。

?符合V4L2規范：遵循“按需開關電源”的框架要求，提升驅動兼容性。

四、總結：驅動架構與補丁的啟示

Rockchip CIF驅動通過“模塊化設計”實現了功能解耦——dev.c管全局、subdev-itf.c管交互、capture.c管執行、procfs.c管調試，這種架構既便于維護，又能靈活擴展（如新增HDR模式）。

而本次補丁則體現了內核驅動開發的核心原則：

1.資源管理需“計數”：多模塊共享的資源（如Sensor電源），必須通過引用計數跟蹤使用狀態。

2.并發操作需“鎖保護”：關鍵邏輯（如計數修改）必須在互斥鎖內執行，避免并發錯亂。

3.調用路徑需“全覆蓋”：確保所有觸發點都經過統一邏輯，不遺漏任何場景。

對于嵌入式開發者而言，理解驅動架構是定位問題的基礎，而補丁的修復思路則為“資源管理類問題”提供了通用參考——小到電源計數，大到內存管理，核心都是“清晰跟蹤狀態、規范操作流程”。

若你的設備基于Rockchip芯片且使用Kernel 6.1，建議及時合入該補丁，為攝像頭穩定運行保駕護航～
