一、PWM基礎原理與RK平臺特性

（一）PWM核心原理

脈寬調制（PWM，Pulse Width Modulation）通過微處理器數字輸出控制模擬電路，核心是調整輸出波形的周期（信號重復的時間間隔）和占空比（一個周期內高電平持續時間占比），實現對電壓、亮度等物理量的精準調控，廣泛應用于測量、通信、功率控制等領域。

（二）RK平臺PWM關鍵特性

1.支持模式：共3種模式，不同模式用途差異顯著

?Continuous mode（連續模式）：持續輸出固定周期和占空比的波形，是最常用模式，主要用于背光控制、電機調速等場景

?One-shot mode（單觸發模式）：僅輸出一個完整波形后停止，適用于單次觸發的控制場景（如單次脈沖信號觸發）

?Capture mode（捕獲模式）：用于捕獲外部輸入波形的高低電平寬度，典型應用是紅外遙控解碼（配合中斷實現鍵值識別）

1.硬件配置：內置4通道，每個通道對應獨立控制單元，支持多設備同時使用PWM功能

2.內核兼容性：覆蓋Linux 3.10、4.4及以上（含4.19）內核版本，不同版本在驅動接口、DTS配置上存在差異

二、RK平臺PWM開發操作流程

（一）驅動相關配置

1.驅動文件路徑與差異

?統一路徑：drivers/pwm/pwm-rockchip.c（所有內核版本通用）

?內核版本差異：

Linux 3.10：使用原始接口（pwm_config()、pwm_enable()、pwm_disable()），僅支持Continuous mode

Linux 4.4及以上（含4.19）：將參數配置與使能/禁用封裝為pwm_apply_state()函數，支持一次修改多個參數（周期、占空比、極性），效率更高，同樣僅支持Continuous mode

1.DTS節點配置：需根據內核版本調整參數數量，與“pwm-cells”值對應

backlight: backlight {  compatible ="pwm-backlight";  pwms = <&pwm0?0250000>;  brightness-levels = <01...255>;// 256級亮度，0~255對應0%~100%占空比 default-brightness-level = <200>;// 默認亮度（第200級）  enable-gpios = <&gpio1?13GPIO_ACTIVE_HIGH>;// 背光使能引腳};

?參數說明

參數1：index（通道索引），默認0（RK平臺每個PWM芯片僅1個通道）

參數2：周期（單位：ns），如25000ns對應40KHz頻率

參數3：極性（可選），PWM_POLARITY_INVERTED表示負極性，僅“pwm-cells=3”時需配置

?版本差異示例

Linux 3.10（pwm-cells=2）：pwms = <&pwm 0 25000>;

Linux 4.4/4.19（pwm-cells=3）：pwms = <&pwm 0 25000 PWM_POLARITY_INVERTED>;

?背光場景擴展配置：需添加亮度等級、默認亮度、使能引腳等參數，示例如下

（二）PWM工作流程（以Linux 4.4為例，Continuous mode）

1.狀態應用（Apply State）：觸發PWM參數配置流程，先判斷是否需要加鎖

?需加鎖：先執行Lock操作，避免配置過程中參數被篡改

?無需加鎖：直接進入參數配置

1.參數配置

?必選：配置周期（Period）和占空比（Duty Cycle）

?可選：若支持極性配置（pwm-cells=3），設置極性（Normal/Inverted）

1.鎖操作：若之前加鎖，配置完成后執行Unlock

2.使能/禁用控制

?需使能（Enable PWM=yes）：執行Enable操作，PWM開始輸出波形

?需禁用（Enable PWM=no）：執行Disable操作，PWM停止輸出

1.狀態同步（Sync State）：確保硬件狀態與配置參數一致，完成流程

（三）用戶空間使用（通過/sys/class/pwm接口）

1.導出PWM通道：進入/sys/class/pwm/pwmchip0/，執行echo 0 > export，生成pwm0目錄（關閉通道執行echo 0 > unexport）

2.配置參數：進入pwm0目錄，通過文件寫入配置

?周期：echo 10000 > period（10000ns=10μs，對應100KHz頻率）

?占空比：echo 5000 > duty_cycle（5000ns，占空比50%）

?極性：echo normal > polarity（normal =正極性，inversed =負極性）

1.使能輸出：echo 1 > enable（禁用執行echo 0 > enable）

三、RK平臺PWM主要用途

（一）背光控制（最典型場景）

基于Continuous mode，通過調整PWM占空比控制背光亮度：

?正極性：亮度等級0~255對應占空比0%~100%（等級越高越亮）

?負極性：亮度等級與占空比反向（等級越高越暗）

?應用：顯示屏背光調節，如手機、平板、電視等設備

（二）紅外遙控解碼（基于Capture mode）

1.原理：PWM捕獲紅外接收頭輸出的高低電平寬度，觸發中斷后CPU讀取寄存器值，根據NEC編碼協議（RK平臺僅支持NEC）解碼用戶碼和鍵值碼

2.操作流程

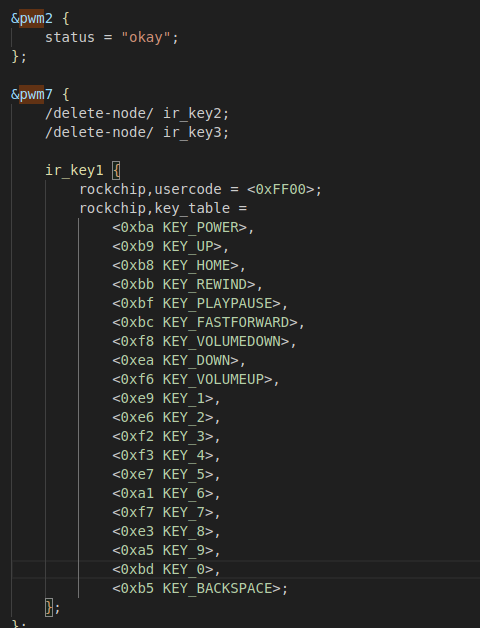

&remotectl {  handle_cpu_id = <2>;// 中斷處理CPU核心（4核0~3，雙核0~1）  ir_key1{    rockchip,usercode = <0x4040>;    rockchip,key_table = <0xf4KEY_UP>, <0xf1KEY_DOWN>;// 鍵值與功能映射  };};

?打開調試開關：

echo1 > sys/module/rockchip_pwm_remotectl/parameters/code_print

?記錄鍵值：按下遙控器按鍵，通過打印獲取usercode（如0x4040）和鍵值（如0xe9）

?添加鍵值到DTS：在&remotectl {}節點中配置usercode和key_table，示例

（三）其他用途

?電機調速：通過調整PWM占空比控制電機轉速（如風扇、小功率電機）

?電壓調節（PWM Regulator）：配合電源管理模塊，輸出不同占空比的PWM信號實現電壓動態調整

四、常見問題與解決方案

（一）U-Boot與Kernel銜接問題

1.問題現象：U-Boot中使用PWM調壓后，進入Kernel階段PWM失效（如電壓不足死機）

2.原因：

?Kernel未同步U-Boot階段的PWM硬件狀態（如clock count）

?兩者時鐘源頻率、極性、周期配置不一致

1.解決方案

?更新驅動文件：drivers/pwm/pwm-rockchip.c

?統一配置：U-Boot與Kernel的GPLL時鐘頻率（PWM時鐘掛在GPLL下）、極性、周期保持一致；U-Boot頻率通過開機log查看，Kernel頻率通過cat /sys/kernel/debug/clock/clock_tree | grep gpll查看

（二）PWM Regulator引腳上下拉配置問題

1.問題現象：系統重啟后，PWM Regulator默認電壓變化

2.原因：重啟時GRF寄存器不復位，但PWM控制器復位，引腳上下拉配置為“none”導致狀態異常

3.解決方案

// dtsi中定義pwm2_pin_pull_down: pwm2-pin-pull-down {  rockchip,pins = <119RK_FUNC_1 &pcfg_pull_down>;};// dts中覆蓋&pwm2 {  status ="okay";  pinctrl-names ="active";  pinctrl-0= <&pwm2_pin_pull_down>;};

?確認硬件默認上下拉：通過原理圖查看引腳標識（“d”=下拉，“u”=上拉，如RK3399 PWM2引腳GPIO1_C3/PWM2_d為默認下拉）

?DTS配置引腳上下拉：在dtsi中定義pinctrl，dts中覆蓋配置，示例

（三）PWM波形示波器無法檢測

1.第一步：檢查PWM是否工作（通過Counter Register寄存器）

?寄存器值變化：PWM工作正常，問題在引腳

可能原因：iomux配置錯誤（引腳功能未切換為PWM）、io-domain配置錯誤、外部硬件干擾

解決方案：重新配置iomux和io-domain，排查硬件接線或干擾源

?寄存器值無變化：PWM工作異常，問題在核心配置

可能原因：時鐘未使能、PWM未使能、duty>period（占空比配置無效）、RK3368未配置GRF_SOC_CON15寄存器bit12=1

解決方案：使能時鐘和PWM，修正duty與period關系，RK3368額外配置GRF寄存器

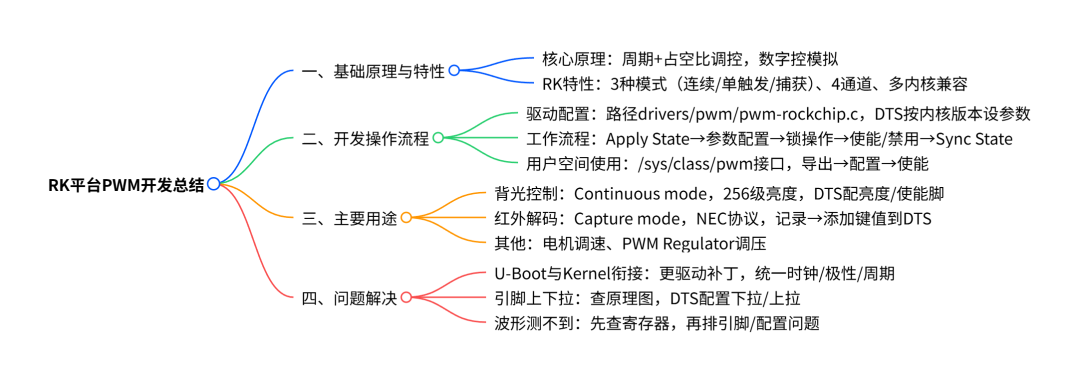

五、思維導圖總結

?
