電機輸出電流可以由外部脈寬調制器（PWM）或內部PWM電流控制器控制。電流調節（內部PWM電流控制）是一個固定的關斷時間PWM緩慢衰減。SS8833E包括一個低功耗休眠模式，該模式允許系統在不驅動電機時節省電源。它還提供故障保護，包括：欠壓鎖定（UVLO）和超溫保護（OTP）。

內部安全功能包括使用外部限流電阻實現輸出電流限制、欠壓鎖定、過電流保護（OCP）和過熱保護關機。過溫輸出報警，可用于指示熱關機。SS8833E封裝在管腳的5.0mm×6.4mm eTSSOP中，背面有一個裸露的散熱墊。

有刷直流雙H橋驅動芯片-SS8833E

工采網代理的電機驅動芯片 - SS8833E是一種雙橋電機驅動器，具有兩個H橋驅動器，可以驅動兩個直流有刷電機、一個雙極步進電機、電磁閥或其他電感負載。它的工作電壓為2.7V至16V，每個通道的負載電流可達1.0A。每個H橋的輸出驅動器塊由P+N溝道功率MOSFET組成，配置為H橋以驅動電機繞組。每個H橋包括調節或限制繞組電流的電路。可PintoPin替代MPS6507和DRV8833。

內部恒定關閉時間PWM電流控制電路將按照以下方式調節電機電流：當H橋被啟用時，電流通過繞組的速率取決于繞組的直流電壓和電感。電機繞組中的電流增加，由外部檢測電阻（RSENSE）感應。

由于鉗位二極管反向恢復電流以及電機繞組的寄生電容的存在，開關瞬態RSENSE會有尖峰電流出現。因此，芯片會有一個固定的消隱時間TBLANK（1.8μs），在此期間，忽略RSENSE上的壓降，高側MOSFET始終導通。

將nSLEEP設置為低功耗將使設備進入低功耗睡眠狀態。在此狀態下，H橋被禁用，所有內部邏輯復位，所有內部時鐘停止。所有輸入都將被忽略，直到nSLEEP再次被設置為高電平。當從睡眠模式返回時，需要經過一段時間（高達140 us）電機驅動器才能完全運行。

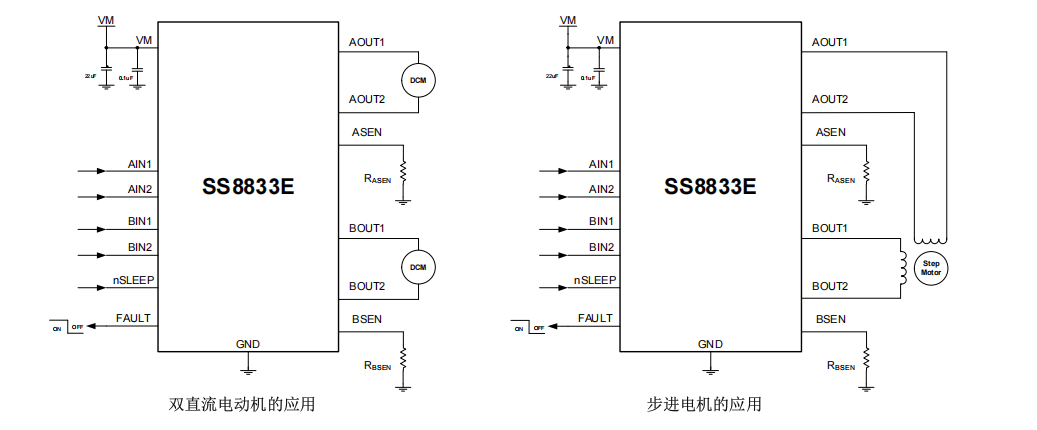

應用電路：

應用電路

馬達驅動芯片- SS8833E的特性：

寬電源電壓范圍：2.7V至16V

兩個內部全橋驅動器

低靜態電流：1.1mA

低睡眠電流: 1μA

熱關機和欠壓鎖定保護

過電流保護（OCP）

過溫輸出報警

低MOSFET導通電阻（HS:650mΩ；LS:350 mΩ）

H橋驅動芯片- SS8833E的應用領域：

工業自動化與機器人：

-機械臂關節驅動：雙H橋結構可獨立控制兩個直流有刷電機，支持多自由度運動。

-物流分揀系統：驅動傳送帶電機，結合過流保護功能確保長時間高負荷運行安全。

消費電子與智能設備：

-投影儀自動對焦：通過低噪聲微步驅動技術實現鏡頭快速定位，優化畫面清晰度。

-POS打印機：精準控制進紙電機與打印頭移動，提升打印速度與穩定性。

-安防攝像頭：控制云臺旋轉與對焦模塊，適應復雜環境下的長時間工作。

-電池驅動玩具：支持雙直流電機同步驅動（如玩具車前進/轉向）兼顧動力輸出與能耗控制。

-醫療與便攜設備：在醫療泵、檢測儀等設備中，可滿足空間受限和高性能需求。
