三電平的優勢： 三電平拓?fù)渫ㄟ^中點鉗位，將每個開關管承受的電壓減半（約750V），允許使用技術成熟、性能優異的1200V器件。這不僅降低了耐壓要求，還顯著減小了輸出電壓的dv/dt應力，降低了電磁干擾（EMI）。

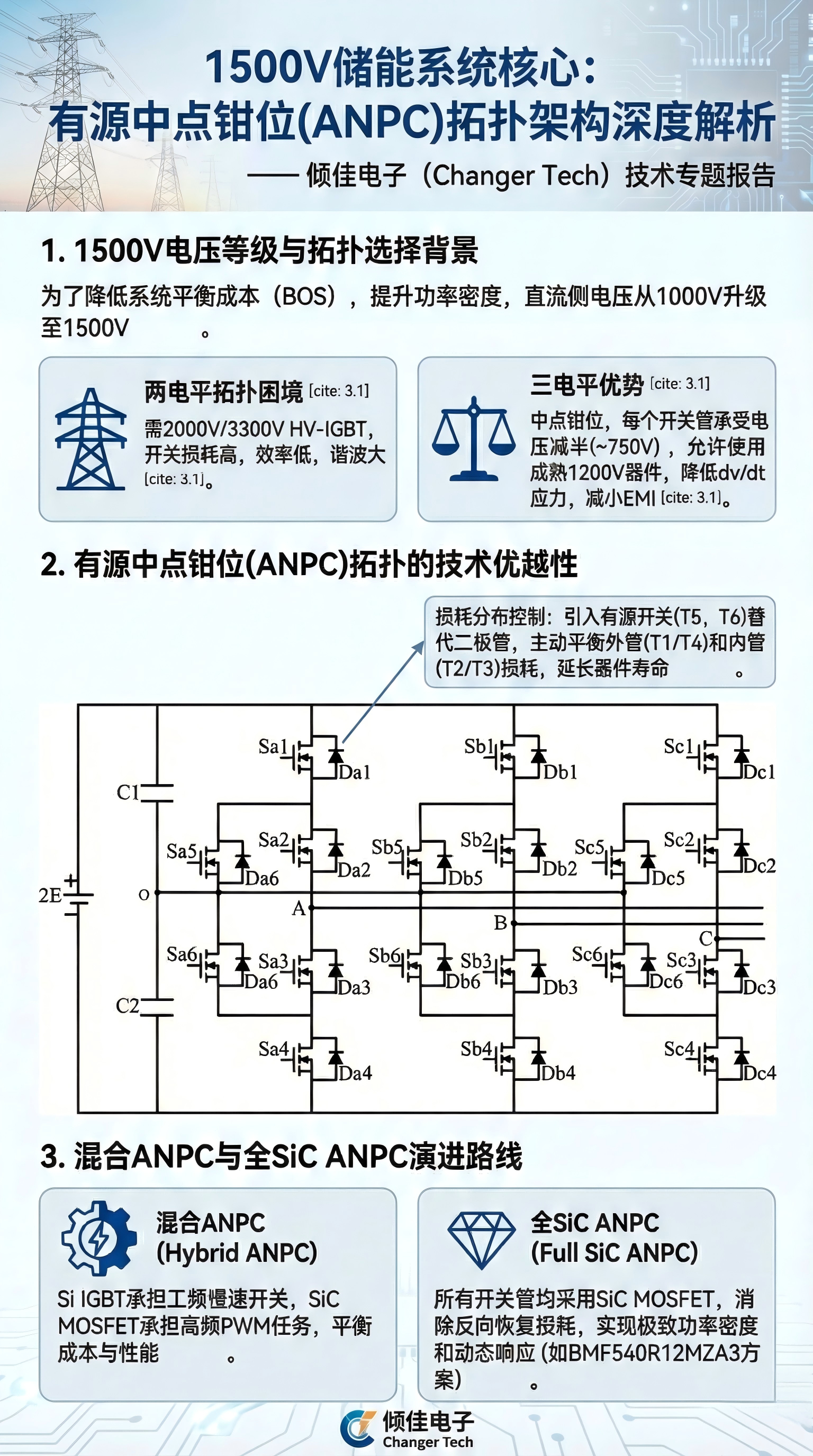

3.2 有源中點鉗位（ANPC）拓?fù)涞募夹g(shù)優越性

在三電平拓?fù)渲校性粗悬c(diǎn)鉗位（Active Neutral Point Clamped, ANPC）相較于傳統的二極管鉗位（NPC）和T型（T-type）拓?fù)?，已成?500V儲能PCS的首選方案。

損耗分布控制： ANPC最核心的優勢在于引入了有源開關（T5、T6）替代鉗位二極管。控制器可以根據器件的實時熱狀態，靈活選擇換流路徑，主動平衡外管（T1/T4）和內管（T2/T3）以及鉗位管之間的損耗分布。這對延長器件壽命至關重要，因?yàn)閮?chǔ)能系統常處于充放電循環的熱應力中。

零電壓穿越與故障冗余： 有源開關提供了更多的冗余開關狀態，使得PCS在面對電網故障（如低電壓穿越LVRT）時擁有更強的控制自由度，提高了系統的可靠性。

3.3 混合ANPC與全SiC ANPC的演進路線

目前行業內存在兩種主流的ANPC器件選型策略：

混合ANPC (Hybrid ANPC)： 也是一種過渡方案。利用Si IGBT承擔工頻（50/60Hz）的慢速開關任務（通常是外管T1/T4），而利用SiC MOSFET承擔高頻PWM調制任務（內管或鉗位管）。這種方案試圖在成本和性能之間取得平衡。

全SiC ANPC (Full SiC ANPC)： 所有開關管均采用SiC MOSFET。隨著SiC成本的下降和對構網型性能要求的提升，全SiC方案正逐漸成為高端PCS的標準。它徹底消除了IGBT反并聯二極管的反向恢復損耗，允許所有管子均工作在高頻狀態，實現了極致的功率密度和動態響應。本報告討論的BMF540R12MZA3替代方案，即指向全SiC或關鍵位置替代的高性能路徑。

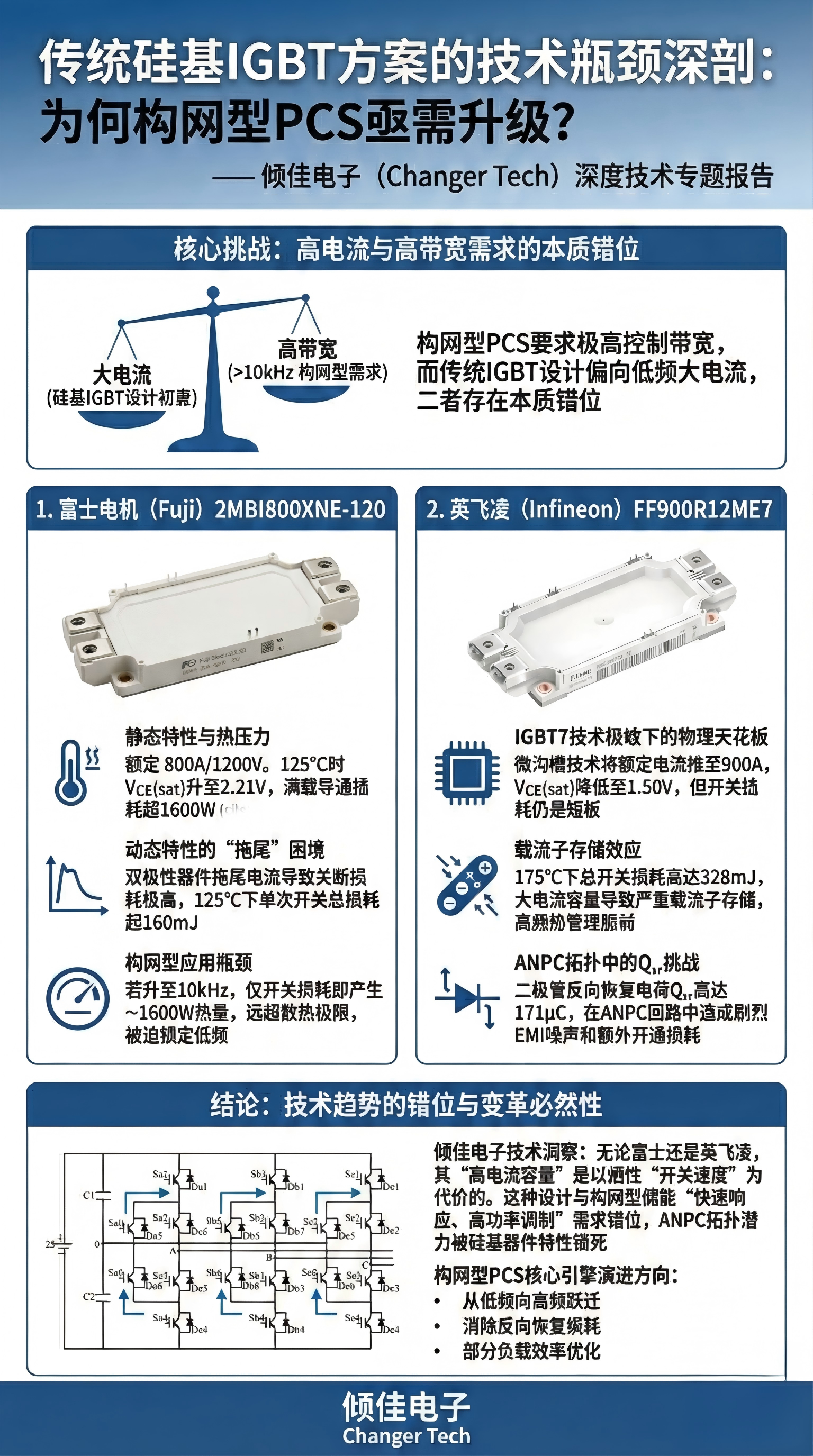

4. 傳統硅基IGBT方案的技術瓶頸分析

為了準確評估BASiC SiC模塊的優勢，必須首先深入剖析其試圖替代的現有行業標桿——富士電機2MBI800XNE-120和英飛凌FF900R12ME7的技術局限。

4.1 富士電機 2MBI800XNE-120 (X-Series)

這款模塊代表了第七代溝槽柵場截止IGBT技術的成熟水平，廣泛應用于工業變頻和早期的儲能PCS中。

靜態特性： 額定電流800A，阻斷電壓1200V。在25°C下，集電極-發射極飽和電壓VCE(sat)?典型值為1.91V，而在125°C時上升至2.21V。雖然正溫度系數有利于并聯均流，但接近2V的管壓降意味著在800A滿載時，僅導通損耗就高達1600W以上，熱處理壓力巨大。

動態特性： 雙極性器件的物理特性決定了其關斷時存在嚴重的拖尾電流。根據數據手冊，在125°C時，其關斷損耗Eoff?高達92.5mJ，開通損耗Eon?為70.2mJ，單次開關總損耗超過160mJ。

構網型應用瓶頸： 若要在構網型應用中將開關頻率提升至10kHz，僅開關損耗就將產生160mJ×10000=1600W的熱量，加上導通損耗，總損耗將遠超封裝的散熱極限（PD?通常在2-3kW左右）。因此，該器件被迫鎖定在低頻區，無法滿足高帶寬控制需求。

4.2 英飛凌 FF900R12ME7 (EconoDUAL? 3)

FF900R12ME7采用了英飛凌最新的微溝槽（Micro-pattern trench）IGBT7技術，專為提高功率密度而設計。

靜態特性： 額定電流提升至900A，得益于更薄的晶圓和精細的溝槽結構，VCE(sat)?降低至1.50V（25°C典型值）。這是硅基器件的極致性能，顯著降低了導通損耗。

動態特性： 盡管導通壓降優異，但開關損耗依然是IGBT的阿喀琉斯之踵。在175°C結溫下，其Eon?和Eoff?分別高達170mJ和158mJ，總開關損耗達到328mJ。這主要?dú)w因于其巨大的電流容量帶來的載流子存儲效應。

二極管反向恢復： 其配套的Emitter Controlled 7二極管雖然性能優異，但在175°C時反向恢復電荷Qrr?仍高達171μC。在ANPC拓?fù)渲校瑩Q流回路中的二極管反向恢復電流會疊加到開通管上，導致巨大的開通損耗和EMI噪聲。

綜上所述，無論是Fuji的X系列還是Infineon的IGBT7，其“高電流、低頻率”的設計初衷與構網型儲能“高頻、快響應”的技術趨勢存在本質錯位。

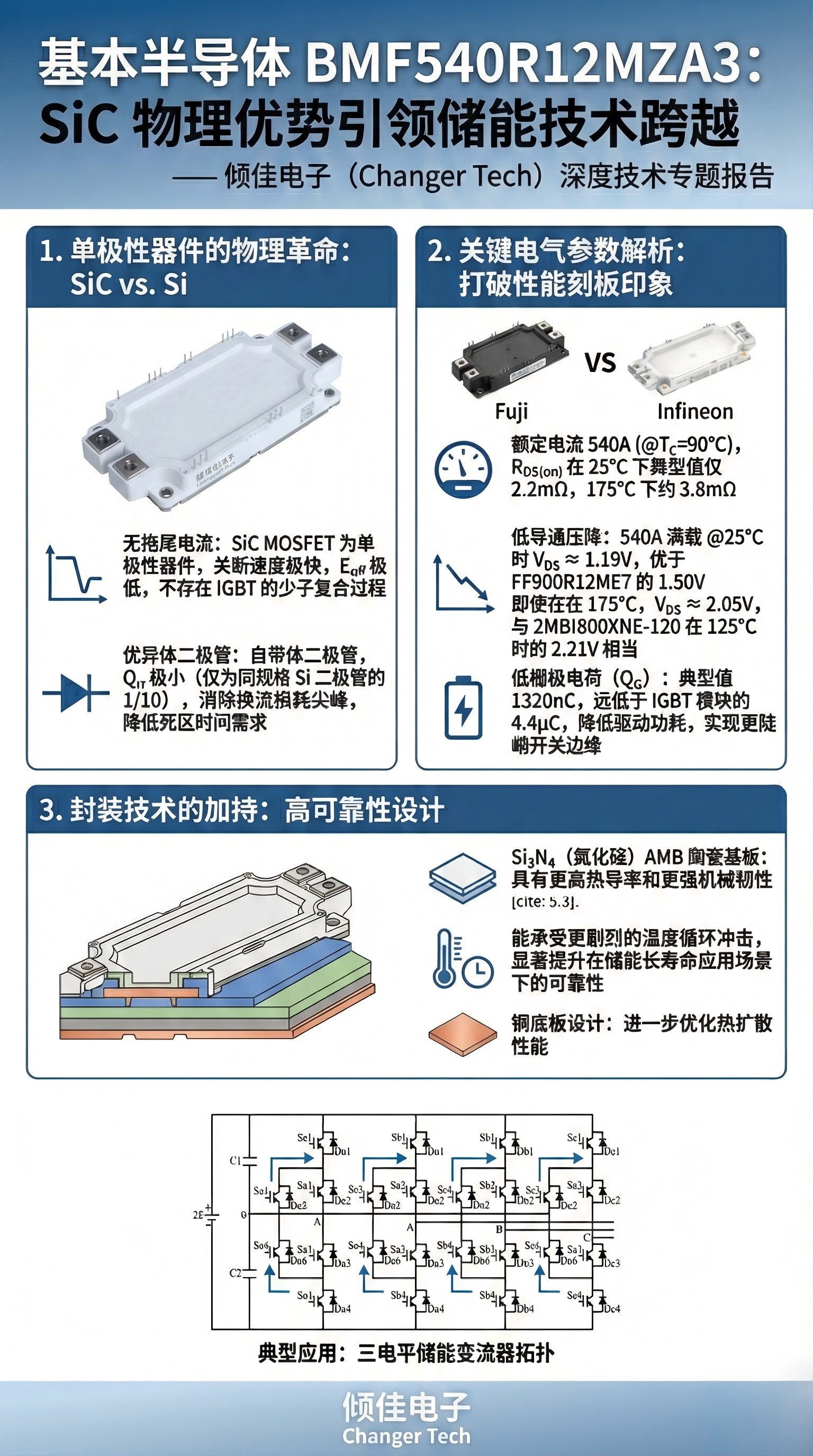

5. 基本半導體 BMF540R12MZA3 的技術特征與SiC物理優勢

BASiC Semiconductor推出的BMF540R12MZA3模塊，采用了與EconoDUAL? 3機械兼容的Pcore?2 ED3封裝，但在芯片層面實現了從Si到SiC的代際跨越。

5.1 單極性器件的物理革命

作為SiC MOSFET，BMF540R12MZA3是單極性器件，依靠多數載流子（電子）導電。

無拖尾電流： 關斷過程僅取決于柵極電荷的抽取和結電容的充放電，不存在IGBT的少子復合過程，因此關斷速度極快，Eoff?極低。

體二極管特性： SiC MOSFET自帶體二極管，且反向恢復電荷Qrr?極小（通常僅為同規格Si二極管的1/10甚至更低）。這不僅消除了換流時的損耗尖峰，還大幅降低了死區時間需求，提升了波形質量。

5.2 關鍵電氣參數解析

額定電流與導通電阻： 模塊額定電流為540A（@TC?=90°C）22。其導通電阻RDS(on)?在25°C時典型值僅為2.2mΩ，在175°C高溫下上升至約3.8mΩ22。

導通壓降對比：

在540A滿載、25°C時：VDS?=540A×2.2mΩ≈1.19V。這一數值甚至優于FF900R12ME7的1.50V，打破了“SiC導通損耗高”的刻板印象。

即使在175°C：VDS?≈2.05V，與2MBI800XNE-120在125°C時的2.21V相當。

柵極電荷（QG?）： 典型值為1320nC22，遠低于FF900R12ME7等IGBT模塊的4.4μC。這意味著驅動器功耗更低，且能實現更陡峭的開關邊緣。

5.3 封裝技術的加持

BMF540R12MZA3采用了Si3?N4?（氮化硅）AMB陶瓷基板。相較于IGBT模塊常用的基板，Si3?N4?具有更高的熱導率和更強的機械韌性，能夠承受更劇烈的溫度循環沖擊，顯著提升了模塊在儲能這種長壽命應用場景下的可靠性。此外，銅底板設計進一步優化了熱擴散性能。

6. 核心優勢分析：BMF540R12MZA3 替代傳統IGBT的深度論證

在ANPC架構下，用540A的SiC模塊替代800A/900A的IGBT模塊，看似是電流等級的“降級”，實則是針對構網型應用特性的“降維打擊”。以下將從實際可用電流、部分負載效率、控制性能三個維度進行詳細論證。

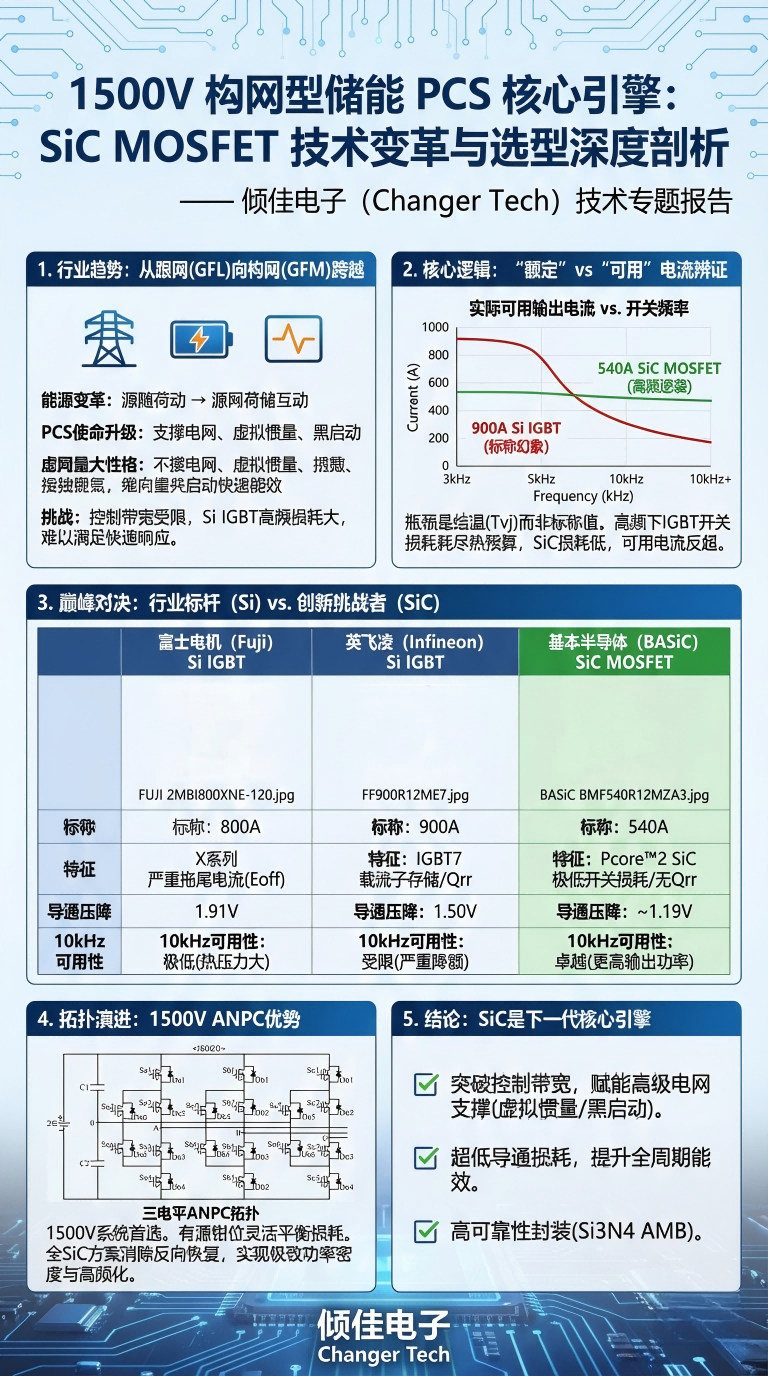

6.1 “額定電流”與“可用電流”的辯證關系：打破IGBT的標稱幻象

在功率電子設計中，器件的額定電流（DC Current Rating）往往是在理想散熱條件下（Tcase?固定）定義的直流限值。但在實際逆變器應用中，限制輸出能力的真正瓶頸是結溫（Tvj?） 。

Ploss_total?=Pcond?+Psw?×fsw?

Tvj?=Theatsink?+Ploss_total?×Rth(j?h)?

IGBT的困境： 對于FF900R12ME7，雖然標稱900A，但如果為了滿足構網型控制需求將開關頻率提升至10kHz，其巨大的開關損耗（Psw?）將占據絕大部分熱預算。為了防止結溫超標，設計者必須大幅降低工作電流（Derating）。研究表明，在10kHz以上頻率，大電流IGBT的實際可用電流往往會跌至其額定值的30%-40%以下。此時，900A的IGBT可能只能輸出300-400A的有效電流。

SiC的逆襲： BMF540R12MZA3雖然標稱540A，但其開關損耗極低（預計僅為IGBT的1/5至1/10）。在10kHz-20kHz的高頻工況下，Psw?占比很小，熱預算主要用于導通損耗。因此，SiC模塊的電流降額曲線非常平緩。

交叉點效應： 眾多對比研究指出，SiC MOSFET與同封裝IGBT的可用電流曲線會在某個頻率點交叉（通常在3kHz-5kHz附近）。當fsw?>10kHz時，540A的SiC模塊所能輸出的實際RMS電流，反而高于900A的IGBT模塊。

結論： 在構網型PCS必須的高頻工況下，BMF540R12MZA3提供了比2MBI800XNE-120/FF900R12ME7更大的實際可用功率容量。

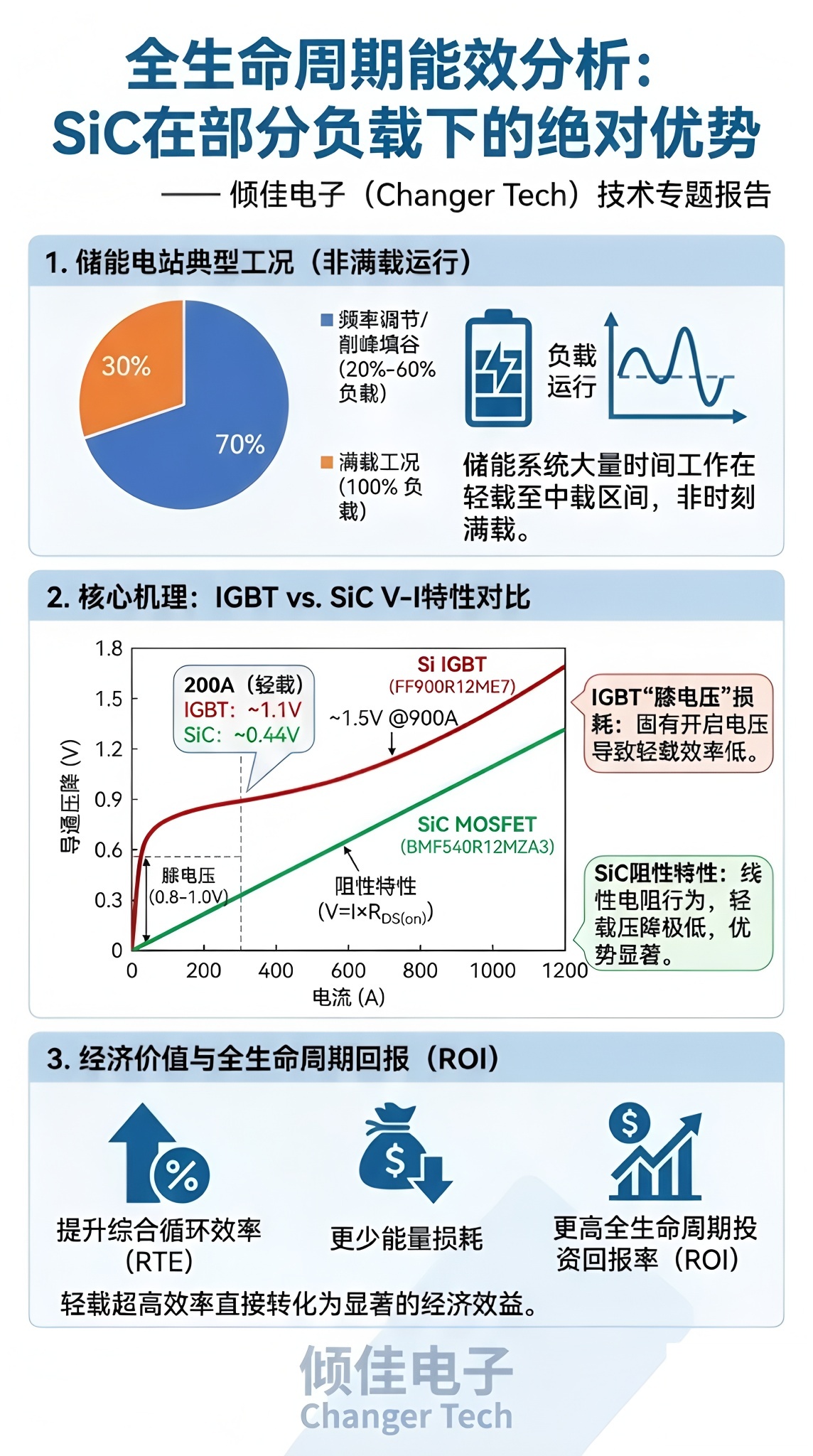

6.2 全生命周期能效分析：部分負載下的絕對優勢

儲能電站并非時刻運行在額定滿載工況。在頻率調節、削峰填谷等應用中，PCS大量時間工作在20%-60%的輕載至中載區間。

IGBT的“膝電壓”損耗： IGBT作為雙極性器件，其V-I特性曲線存在一個固有的開啟電壓（Knee Voltage），通常在0.8V-1.0V左右。這意味著即使電流很小，壓降也至少有1V，導致輕載效率低下。

SiC的阻性特性： SiC MOSFET是多數載流子器件，V-I特性呈線性電阻行為（V=I×RDS(on)?）。在輕載下（例如200A），BMF540R12MZA3的壓降僅為200A×2.2mΩ=0.44V，遠低于IGBT的~1.1V（膝電壓+阻性壓降）。

經濟價值： 這種輕載下的超高效率直接提升了儲能系統的綜合循環效率（RTE, Round Trip Efficiency）。對于業主而言，這意味著更少的能量損耗和更高的全生命周期投資回報率（ROI）。

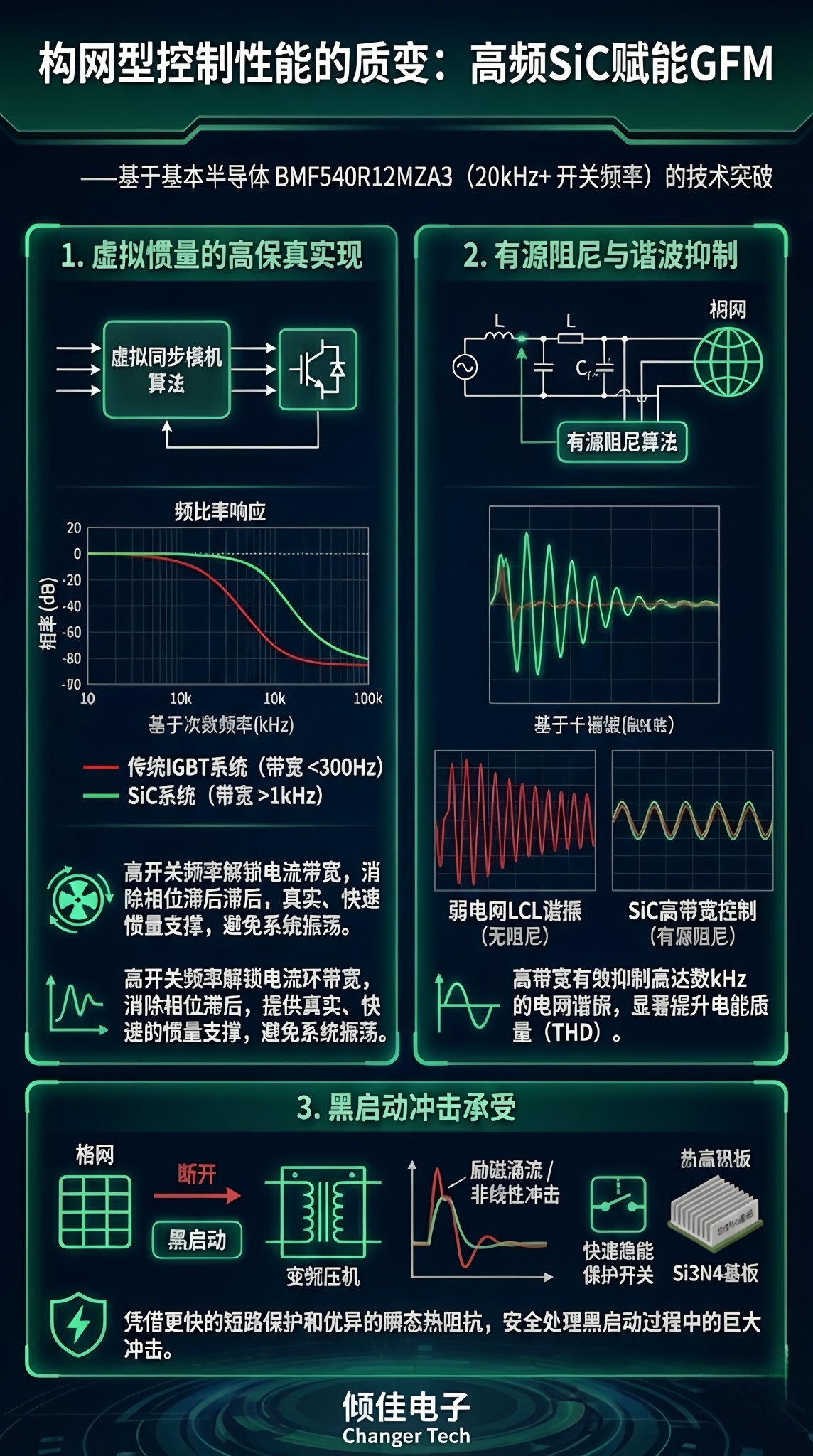

6.3 構網型控制性能的質變

BMF540R12MZA3帶來的高開關頻率（20kHz+）為GFM控制提供了物理基礎。

虛擬慣量的高保真實現： 虛擬同步機算法要求逆變器能夠瞬時響應功率指令以模擬轉子慣量。高開關頻率允許電流環帶寬突破1-2kHz（相比IGBT系統的<300Hz），消除了控制回路的相位滯后，使得PCS能夠提供真實、快速的慣量支撐，避免了因響應延遲導致的系統振蕩。

有源阻尼與諧波抑制： 在弱電網下，LCL濾波器極易發生諧振。高帶寬控制允許實施復雜的有源阻尼算法（Active Damping），有效抑制高達數kHz的電網諧振，提升電能質量（THD）。

黑啟動沖擊承受： 雖然IGBT具有更高的脈沖電流額定值（ICRM?），但SiC模塊憑借更快的短路保護響應速度和Si3?N4?基板優異的瞬態熱阻抗，能夠更安全地處理黑啟動過程中的勵磁涌流和非線性負載沖擊。

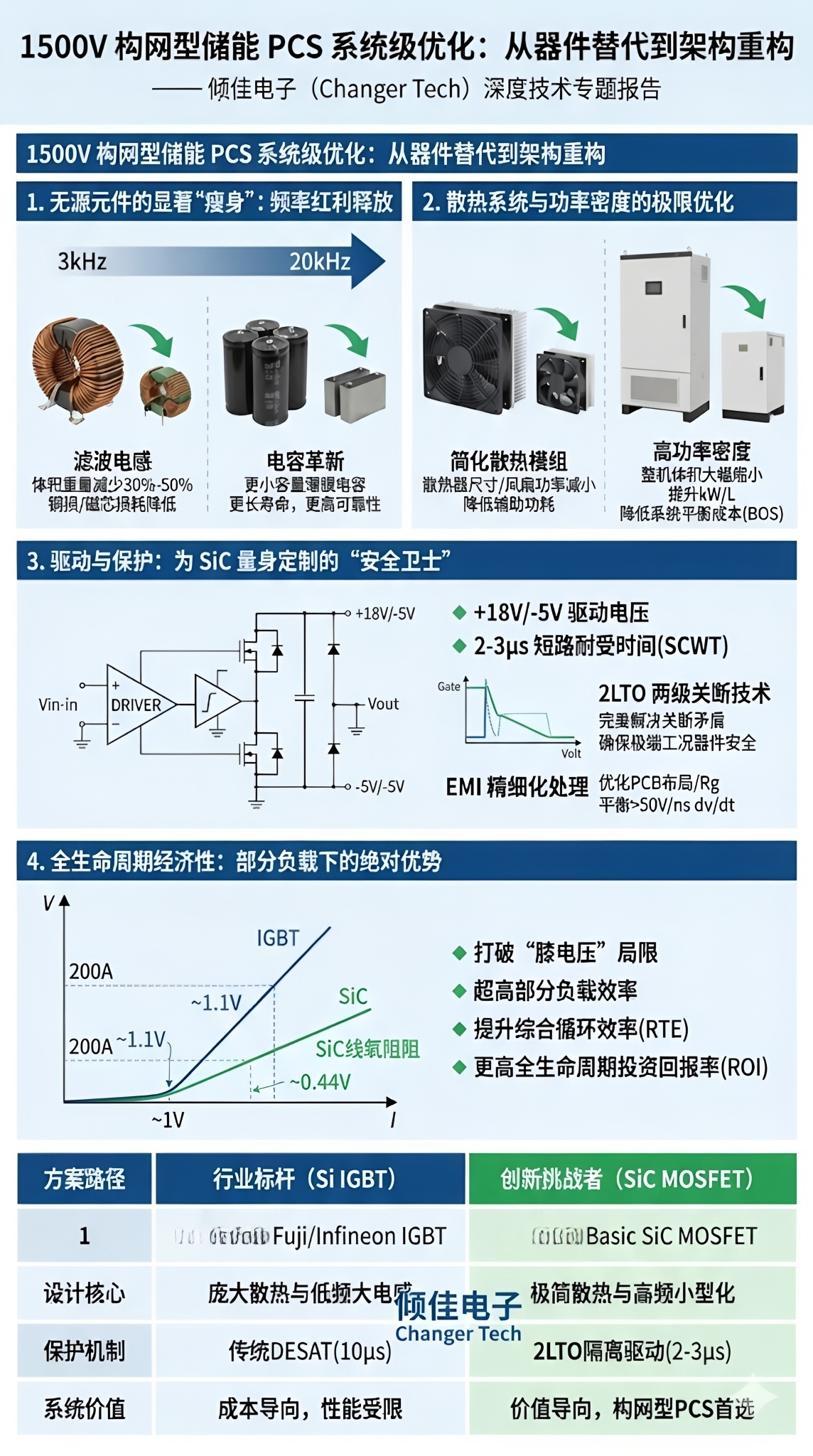

7. 系統級設計優化與經濟性考量

采用BMF540R12MZA3替代IGBT不僅僅是器件的更換，更是系統設計的重構。

7.1 無源元件的顯著瘦身

提升開關頻率（3kHz→20kHz）最直接的收益是無源元件的減小。

濾波電感： LCL濾波器中的電感體積與頻率成反比。采用SiC后，電感體積和重量可減少30%-50%，同時降低了銅損和磁芯損耗21。

電容： 高頻開關減小了直流側的紋波電流，允許使用更小容量、更長壽命的薄膜電容替代電解電容。

7.2 散熱系統的簡化

由于總損耗（尤其是開關損耗）的大幅降低，散熱器的尺寸和風扇功率可以顯著減小。這不僅降低了系統的輔助功耗（Auxiliary Power Consumption），還提升了系統的功率密度（kW/L）。

7.3 驅動與保護的適配

替代過程需要注意驅動電路的重新設計。

驅動電壓： SiC通常需要+18V/-5V的驅動電壓（BMF540R12MZA3推薦值），而IGBT通常為+15V/-8V或+15V/-15V。

短路保護： SiC的短路耐受時間（SCWT）通常為2-3μs，遠短于IGBT的10μs。因此，必須采用響應速度更快的去飽和（DESAT）檢測電路或羅氏線圈電流檢測方案。推薦專為 SiC 設計的2LTO兩級關斷的隔離式柵極驅動器，通過**兩級保護（Two-Level Turn-off, 2LTO）**機制，完美解決了 SiC MOSFET 在短路瞬間“關斷太快會過壓、關斷太慢會燒毀”的矛盾。

EMI處理： SiC的高dv/dt（>50V/ns）會帶來更強的電磁干擾。需要在PCB布局、共模電感設計及驅動電阻（Rg?）選擇上進行精細優化，以平衡開關速度與EMI干擾。

8. 結論與建議

在ANPC架構的構網型儲能變流器設計中，用BASiC BMF540R12MZA3 SiC MOSFET模塊升級替代傳統的800A/900A Si IGBT模塊：富士電機（Fuji Electric）的2MBI800XNE-120（800A Si IGBT模塊）和英飛凌（Infineon）的FF900R12ME7（900A Si IGBT模塊），是順應技術發展趨勢的戰略選擇。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

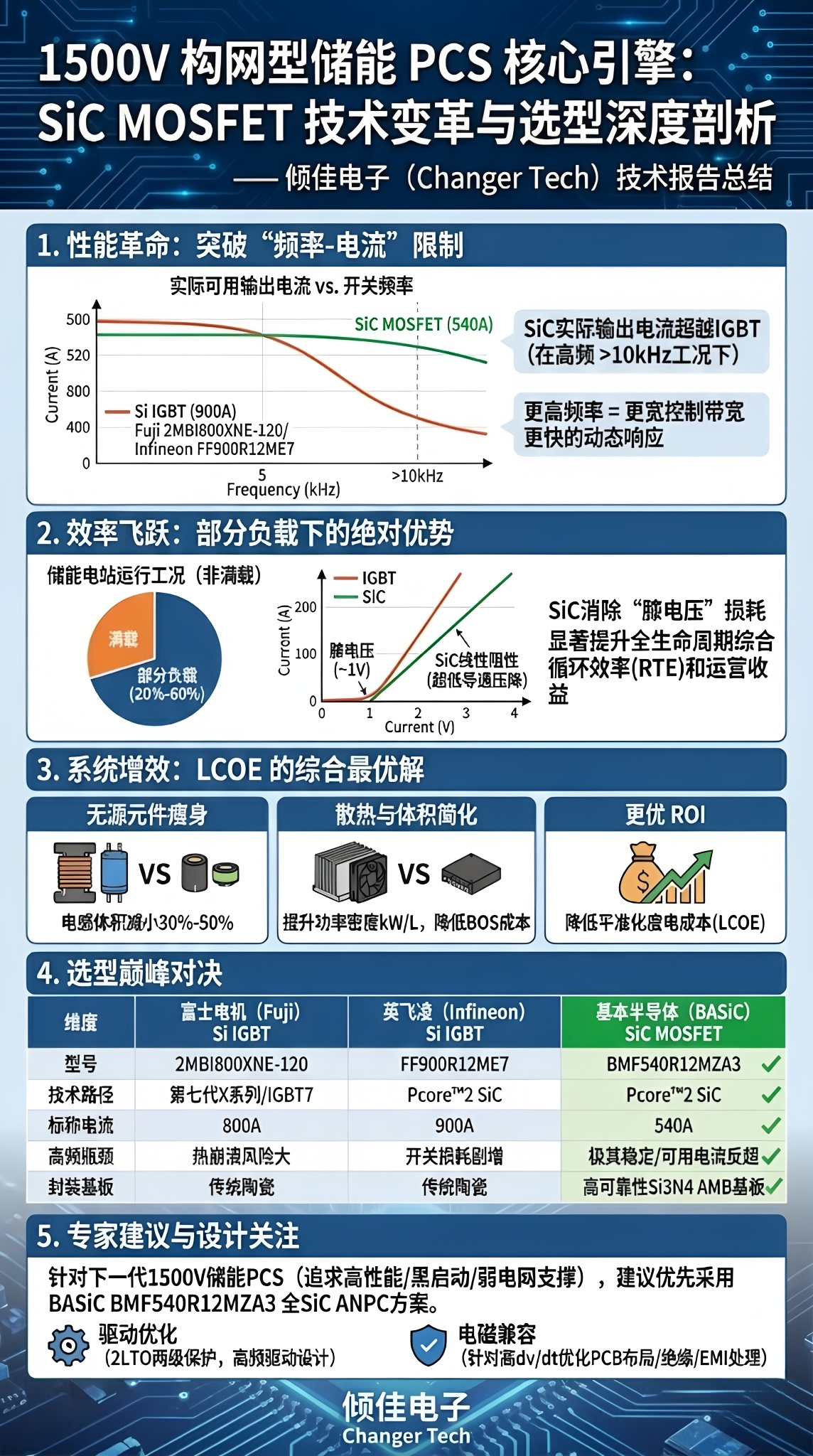

核心結論如下：

性能維度： SiC模塊打破了IGBT在構網型應用中的“頻率-電流”制約。在滿足GFM控制所需的高頻（>10kHz）工況下，540A SiC模塊的實際可用電流能力超越了900A IGBT模塊，且具備更寬的控制帶寬和更快的動態響應。

效率維度： SiC模塊的阻性導通特性解決了IGBT在輕載下效率低下的痛點，顯著提升了儲能電站的綜合循環效率和運營收益。

系統維度： 盡管SiC器件單價較高，但其帶來的無源元件減小、散熱簡化、系統體積縮小以及能效提升，能夠在系統層面抵消器件成本溢價，降低平準化度電成本（LCOE）。

對于追求高性能、具備黑啟動能力及弱電網支撐功能的下一代1500V儲能PCS，建議優先采用以BMF540R12MZA3為代表的全SiC ANPC方案。設計團隊?wèi)?yīng)重點關注高頻驅動電路的設計優化及高dv/dt下的絕緣與EMI處理，以充分釋放SiC的潛能。

附表：關鍵參數對比分析
