基本半導體SiC功率模塊在固態變壓器SST與AIDC智算中心基礎設施中的戰略應用與技術效能分析

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

隨著全球能源互聯網（Energy Internet）架構的推進與人工智能（AI）算力需求的指數級爆發，電力電子基礎設施正面臨前所未有的技術革新壓力。傳統的硅基（Silicon-based）功率器件在應對高頻、高壓及高功率密度的應用場景時，已逐漸逼近其物理極限。碳化硅（SiC）作為第三代寬禁帶半導體的代表，憑借其卓越的擊穿場強、電子飽和漂移速度及熱導率，成為支撐下一代電網與數據中心的核心材料技術。

傾佳電子（Changer Electronics）所代理的深圳基本半導體有限公司（BASIC Semiconductor）碳化硅功率模塊產品線，在兩大關鍵前沿領域的應用價值：固態變壓器（Solid State Transformer, SST）中的高頻隔離DC/DC變換環節，以及AI數據中心（AIDC）800V直流配電系統中的固態斷路器（Solid State Circuit Breaker, SSCB）保護應用。

通過對BMF系列半橋模塊、BMZ系列單開關模塊及BMCS系列雙向開關模塊的技術參數、拓?fù)溥m應性及熱機械可靠性的詳盡分析，本研究揭示了先進封裝技術（如AMB氮化硅基板、低感設計）與SiC芯片特性相結合，如何解決SST的高頻軟開關難題及AIDC配電中的極速故障切除挑戰。分析表明，基本半導體的SiC模塊方案不僅能夠顯著提升系統效率與功率密度，更通過解決“熱”與“保護”兩大痛點，為構建高韌性、高能效的數字能源基礎設施提供了關鍵的硬件支撐。

1. 宏觀技術背景：能源數字化與算力高能耗的雙重挑戰

1.1 硅基極限與寬禁帶半導體的崛起

電力電子技術的發展史，本質上是功率半導體材料的演進史。在過去幾十年中，硅（Si）基IGBT（絕緣柵雙極型晶體管）和MOSFET統治了中高壓功率變換領域。然而，在SST和AIDC等新興應用中，硅材料的物理瓶頸日益凸顯：

開關損耗限制頻率提升： 硅IGBT存在拖尾電流（Tail Current），導致關斷損耗較高，限制了開關頻率通常在20kHz以下。這直接阻礙了變壓器與無源元件的體積縮減。

耐壓與導通電阻的矛盾： 硅器件的漂移區電阻隨耐壓的2.5次方增加。為了維持合理的導通損耗，高壓硅MOSFET必須具有很大的芯片面積，但這又增加了寄生電容，進一步限制了速度。

碳化硅（SiC）材料的引入打破了這一僵局。SiC的臨界擊穿場強是硅的10倍，這意味著在相同的耐壓等級下，SiC器件的漂移層厚度僅為硅的1/10，摻雜濃度可提高100倍 。這種物理特性帶來了三大系統級紅利：

極低的特定導通電阻（Specific RDS(on)?）： 在高壓下仍能保持極低的導通損耗。

高頻開關能力： 極小的寄生電容和無拖尾電流特性，使得SiC MOSFET能夠以數十甚至上百kHz的頻率運行，大幅提升功率密度。

高溫工作能力： 寬禁帶特性允許芯片在更高結溫（Tj?≥175°C）下穩定工作，簡化散熱設計 。

1.2 傾佳電子代理并力推基本半導體SiC模塊在固態變壓器SST與AIDC智算中心基礎設施中的戰略應用

在這一技術轉型的關鍵窗口期，供應鏈的專業化分工顯得尤為重要。傾佳電子作為專注于功率半導體與新能源汽車連接器的專業分銷商，不僅承擔著物流交付的職能，更在技術方案選型、應用支持及國產化替代進程中扮演著“技術橋梁”的角色 。

基本半導體（BASIC Semiconductor）作為中國碳化硅功率器件的領軍企業，掌握了從芯片設計、晶圓制造到模塊封裝的全產業鏈核心技術。其推出的Pcore?系列、E1B/E2B系列以及L3封裝的大功率模塊，采用了包括氮化硅（Si3?N4?）AMB基板、銀燒結工藝及低感互連設計在內的多項先進技術 。傾佳電子通過代理這些高性能產品，精準切入了SST與AIDC這兩大對性能要求最為苛刻的增量市場，致力于推動國產SiC模塊在高端電力電子應用中的全面替代 。

2. 固態變壓器（SST）：電網邊緣的智能節點

2.1 SST架構演進與技術痛點

傳統的工頻變壓器（LFT）雖然可靠，但體積龐大、重量重，且缺乏電壓調節和諧波治理能力。固態變壓器（SST），又稱電力電子變壓器（PET），通過引入高頻變換環節，實現了電壓等級變換與電氣隔離的同時，具備了潮流控制、無功補償、交直流混合接口等“能源路由器”的功能 。

典型的三級式SST架構包括：

輸入級（AC/DC）： 將中壓交流電整流為高壓直流電（MVDC），通常采用級聯H橋（CHB）或模塊化多電平（MMC）結構。

隔離級（DC/DC）： 這是SST的核心，利用高頻變壓器實現電壓變換和電氣隔離。該級需要在高頻下處理巨大的功率流，是損耗和體積的主要來源。

輸出級（DC/AC）： 將低壓直流逆變?yōu)楣ゎl交流供給負載，或直接輸出直流。

技術痛點： SST商業化的最大阻礙在于效率與成本。傳統硅基方案為了降低損耗，不得不降低開關頻率（<5kHz），導致高頻變壓器體積縮小有限，且多級變換使得系統總效率難以突破96%-97% 。SiC技術的引入，特別是針對隔離DC/DC級，是突破這一瓶頸的唯一路徑。

2.2 隔離DC/DC級的高頻化挑戰

在SST中，隔離DC/DC級通常采用雙有源橋（Dual Active Bridge, DAB）或CLLC諧振變換器拓?fù)?。這兩種拓?fù)涠家蕾囉谲涢_關技術（ZVS/ZCS）來降低開關損耗，但隨著頻率提升（目標20kHz-100kHz），器件的動態特性變得至關重要 。

頻率與磁性元件體積： 變壓器的體積與其工作頻率成反比。將頻率從工頻（50Hz）提升至中頻（20kHz），理論上可將變壓器體積縮小兩個數量級以上。然而，頻率提升帶來了呈指數級增加的開關損耗（Psw?∝fsw?）和磁芯損耗 。

軟開關的實現： DAB變換器通過調節移相角來控制功率流。為了實現零電壓開通（ZVS），必須利用變壓器的漏感或外加電感能量來抽取MOSFET輸出電容（Coss?）中的電荷。如果Coss?過大，或者開關速度不夠快（死區時間限制），ZVS范圍將變窄，導致輕載效率急劇下降 。

3. 基本半導體半橋SiC模塊在SST DC/DC中的應用深度分析

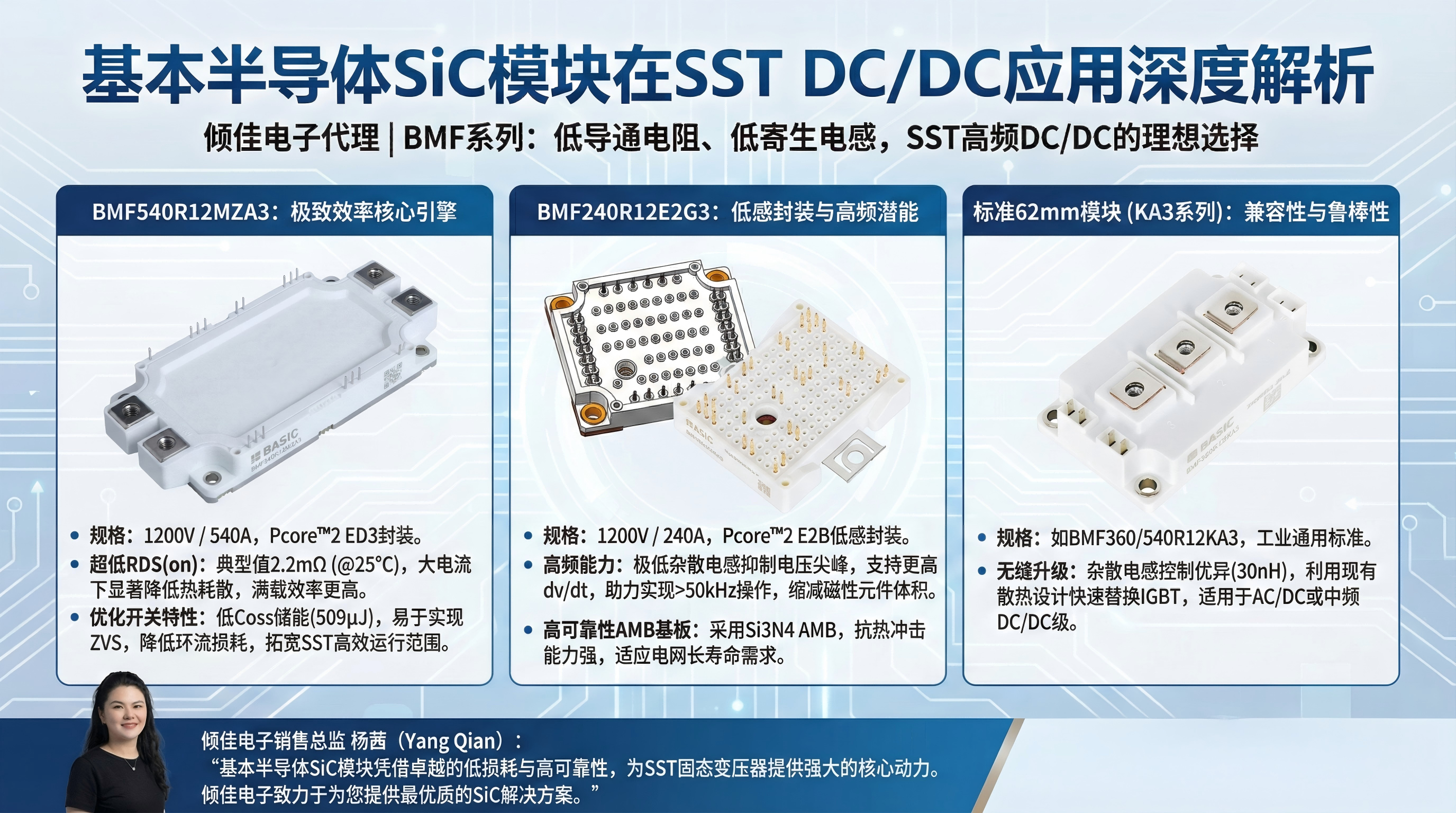

傾佳電子代理的基本半導體半橋SiC模塊（BMF系列），憑借其低導通電阻、低寄生電感及優化的體二極管特性，成為SST高頻DC/DC級的理想選擇。本節將重點分析BMF540R12MZA3、BMF240R12E2G3及標準62mm模塊在DAB/CLLC拓?fù)渲械膽?yīng)用效能。

3.1 模塊特性與拓?fù)淦ヅ湫?/p>

3.1.1 BMF540R12MZA3：極致效率的核心引擎

BMF540R12MZA3是一款1200V、540A的半橋模塊，采用Pcore?2 ED3封裝 。

超低導通電阻（RDS(on)?）： 在Tvj?=25°C時，典型值為2.2 mΩ；即便在175°C的高溫下，也僅上升至3.8 mΩ 。

應用洞察： 在SST應用中，大電流工作是常態。導通損耗與電流的平方成正比（Pcond?=I2?RDS(on)?）。2.2 mΩ的極低電阻意味著在處理幾百安培的電流時，BMF540能顯著降低熱耗散，提升系統滿載效率。相比同規格IGBT，其導通壓降不隨電流線性增加，且無拐點電壓，在輕載下效率優勢更明顯。

開關特性： 數據手冊明確指出其為“高速開關模塊”且具有“低開關損耗” 。

應用洞察： 雖然具體Eon?/Eoff?數值在摘要中未詳列，但其Coss?儲能僅為509 μJ（@800V）。在軟開關拓?fù)渲?，較小的Eoss?意味著更容易實現ZVS，尤其是在輕載條件下，所需的勵磁電流更小，從而降低了環流損耗，拓寬了SST的高效運行范圍。

3.1.2 BMF240R12E2G3：低感封裝與高頻潛能

BMF240R12E2G3（1200V, 240A）采用Pcore?2 E2B封裝，主打低寄生電感設計 。

低寄生電感（Low Stray Inductance）： 該模塊設計強調低感特性 。

物理機制： 在高頻（>20kHz）高壓（800V）開關過程中，回路中的雜散電感（Lσ?）會產生巨大的電壓尖峰（Vspike?=Lσ??di/dt）。這不僅增加了器件的電壓應力，限制了開關速度（需要增大柵極電阻Rg?來減緩di/dt），還會產生嚴重的電磁干擾（EMI）。

SST應用價值： 低感封裝允許設計者使用更小的Rg?，從而實現更快的開關速度（更高的dv/dt和di/dt）。這直接減少了開關過程中的重疊損耗，使得在SST中推行50kHz甚至更高頻率成為可能，進一步縮減高頻變壓器的體積。

AMB氮化硅基板（Si3?N4? AMB）： 該模塊采用了活性金屬釬焊（AMB）的Si3?N4?陶瓷基板 。

可靠性洞察： 相比傳統的氧化鋁（DBC-Al2O3）或氮化鋁（DBC-AlN），Si3?N4?具有極高的斷裂韌性（Fracture Toughness）和抗熱沖擊能力 。SST通常作為電網關鍵設備，需承受數十年的日夜負荷波動帶來的熱循環應力。AMB基板能有效防止銅層剝離，顯著延長模塊在惡劣電網環境下的使用壽命 。

3.1.3 標準62mm模塊（BMF360/540R12KA3）：兼容性與魯棒性

對于現有的工業設計升級，基本半導體提供了標準62mm封裝的SiC模塊，如BMF360R12KA3（360A）和BMF540R12KA3（540A）16。

性能參數： BMF540R12KA3在25°C下的典型RDS(on)?為2.5 mΩ 。雖然采用傳統封裝，但其雜散電感控制在30 nH ，對于標準封裝而言已屬優秀。

應用場景： 這類模塊非常適合SST中的AC/DC整流級或?qū)︻l率要求稍低（如10-20kHz）的DC/DC級，利用其龐大的熱容和標準化的安裝接口，實現對傳統IGBT方案的直接性能升級。

3.2 提升DAB/CLLC變換器性能的關鍵機制

3.2.1 優化死區時間與提升占空比利用率

在DAB和CLLC拓?fù)渲?，死區時間（Dead Time）必須足夠長以保證ZVS的實現，但又必須足夠短以防止體二極管長時間導通導致?lián)p耗。

SiC優勢： 基本半導體的SiC模塊具有極快的開關速度（如BMF540的td(on)?僅百納秒級），且無IGBT的拖尾電流效應。這允許控制器設置極短的死區時間。

體二極管特性： 傳統Si MOSFET的體二極管反向恢復特性極差，一旦ZVS失敗，二極管導通后的反向恢復電流會產生巨大的損耗和EMI?；景雽?dǎo)體的SiC模塊對體二極管反向恢復行為進行了優化（Qrr?極低），或者集成SBD（肖特基勢壘二極管），幾乎消除了反向恢復損耗。這使得SST在全負載范圍內運行更加穩健，即使在非理想ZVS工況下也不會發生器件損壞或效率大幅滑坡 。

3.2.2 熱管理與功率密度

SST追求高功率密度（kW/L）?；景雽?dǎo)體SiC模塊支持175°C的結溫運行 ，且RDS(on)?隨溫度上升的幅度遠小于硅器件。

數據對比： BMZ0D60MR12L3G5在25°C時電阻為1.0 mΩ，在175°C時僅為1.8 mΩ，增加不到一倍 。相比之下，硅器件在同樣溫升下電阻可能增加2-3倍。

系統效益： 這種熱穩定性允許設計者適當縮小散熱器體積，或者在相同的散熱條件下輸出更大的功率，直接提升了SST的功率密度指標。

4. AIDC直流配電保護：800V架構下的安全防線

4.1 AI算力引發的配電革命

隨著ChatGPT等大模型應用的普及，單機柜功率密度正從傳統的5-10kW飆升至100kW甚至更高 。在如此高的功率下，傳統的48V直流配電面臨巨大的電流挑戰（100kW @ 48V ≈ 2083A），導致母線排巨大、銅損驚人（I2R損耗）。

800V DC架構的興起： 為了解決能效和布線問題，AIDC正加速向800V直流配電（通常為+/- 400V或單極800V）演進 。電壓提升20倍，電流可降至原來的1/20，損耗降至1/400。

4.2 直流保護的物理挑戰

然而，800V直流系統帶來了極大的保護難題：

無過零點（No Zero Crossing）： 交流電每秒有100次過零點，機械斷路器利用過零點熄弧。直流電沒有過零點，機械斷路器拉開時，電弧會持續燃燒，燒毀觸點甚至引發火災 。

極速短路電流上升： 數據中心直流系統阻抗極低，一旦短路，電流會以極高的di/dt上升，瞬間達到數萬安培。機械斷路器毫秒級的動作速度太慢，無法在設備損壞前切斷故障。

固態斷路器（SSCB） 應運而生。利用功率半導體實現微秒級（μs）的無弧關斷，是保障800V AIDC安全運行的唯一解。

5. BMZ與BMCS系列模塊在AIDC固態斷路器中的應用

基本半導體的BMZ0D60MR12L3G5和BMCS002MR12L3CG5模塊是專為SSCB應用設計的“特種部隊”。它們采用了專門的L3封裝，具備極低的導通電阻和強大的浪涌電流耐受能力。

5.1 BMZ0D60MR12L3G5：單向保護的極致利器

5.1.1 技術規格深度解析

拓?fù)浣Y(jié)構： 單開關（Single Switch）。這意味著模塊內部所有芯片并聯作為一個超大功率開關使用。

電流能力： 連續漏極電流（芯片級）高達1140 A（@Tc?=100°C）。這是一個驚人的數字，意味著極大的芯片面積和極低的熱阻。

導通電阻： 典型值僅為1.0 mΩ（含端子電阻）。在200A的負載電流下，導通壓降僅為0.2V，損耗僅40W，對于高密度機柜而言完全可控。

端子限制： 數據手冊誠實地標注了端子連續電流限制為280 A 。

應用解讀： 這看似矛盾，實則精妙。SSCB的主要任務是“通態低損耗”和“瞬態抗沖擊”。巨大的芯片面積（1140A能力）主要是為了降低RDS(on)?以減少常通損耗，并提供巨大的脈沖電流（IDRM?=2280A）耐受能力，以便在短路發生的最初幾微秒內，在保護動作之前，芯片不會因過熱而炸裂。280A的端子限制符合實際單路服務器機柜的配電需求。

5.1.2 在AIDC中的應用場景

源級保護（Source Protection）： 安裝在電源架（Power Shelf）輸出端或列頭柜（PDU）。由于電源到負載通常是單向流動，BMZ0D60MR12L3G5作為單向SSCB的核心開關，能夠以微秒級速度切斷下游短路故障，保護昂貴的電源模塊和上游電網，同時完全消除電弧風險。

5.2 BMCS002MR12L3CG5：雙向流動的智能守護者

5.2.1 拓?fù)鋭?chuàng)新：共源極雙向開關

BMCS002MR12L3CG5 采用了共源極雙向開關（Common-Source Bidirectional Switch） 拓?fù)?。

結構原理： 內部集成了兩個背靠背（反串聯）連接的SiC MOSFET，共用源極（Source）。

雙向阻斷與導通： 單個MOSFET由于體二極管的存在，只能阻斷一個方向的電壓。背靠背結構使得模塊能夠阻斷雙向電壓（D1P到D2P，或D2P到D1P），并能控制雙向電流的通斷。

共源極優勢： 兩個MOSFET共用源極，意味著只需要一套浮地驅動電源即可同時驅動兩個管子（或者獨立驅動），大大簡化了柵極驅動電路的設計復雜度 。

5.2.2 在AIDC電池備份單元（BBU）中的應用

現代AIDC為了平抑AI訓練的脈沖峰值功耗（Peak Shaving），在直流母線上直接掛載了大型電池儲能系統（Battery Backup Unit, BBU）。

雙向需求： 正常運行時，母線向電池充電（電流流入）；市電故障或峰值負荷時，電池向母線放電（電流流出）。

保護邏輯： 傳統的接觸器無法快速切斷直流短路，且無法區分雙向故障。BMCS模塊作為BBU的出口保護開關（Battery Disconnect Unit, BDU）：

充電故障保護： 防止母線過壓損壞電池。

放電短路保護： 當母線短路時，電池瞬間釋放的能量極為恐怖（高達數萬安培）。BMCS模塊必須在短路電流上升的初期（例如達到1000A時）瞬間切斷，防止電池爆炸。其1.2 mΩ的超低內阻 保證了電池充放電的高效率。

5.3 智能保護與L3封裝優勢

BMZ和BMCS系列均采用了L3封裝，具有以下針對保護應用的優化設計：

集成PTC熱敏電阻： 模塊內部集成了PTC溫度傳感器 。在SSCB應用中，不僅要看電流，還要看溫度。通過實時監測芯片溫度，控制器可以實現“熱記憶”保護，在過載初期進行預警或降額，防止機械斷路器那種“非黑即白”的跳閘導致的算力中斷。

銅基板與高過載能力： 銅基板提供了極大的熱容，允許模塊在故障切除前的瞬間承受巨大的熱沖擊（I2t）。

極低電感設計： 在切斷數千安培的故障電流時，回路電感會產生極高的關斷過電壓（L?di/dt）。L3封裝的低感設計配合外部吸收電路，能有效將過電壓鉗位在安全范圍內（<1200V），保護開關本身不被擊穿。

6. 結論：構建高韌性數字能源底座

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

通過對基本半導體SiC功率模塊的深入技術剖析，結合傾佳電子的市場布局，我們可以得出以下結論：

SST的高頻化引擎： 基本半導體的BMF系列半橋模塊，特別是BMF540R12MZA3，以其低開關損耗、低寄生電感和優異的體二極管特性，完美契合了固態變壓器中DAB和CLLC等高頻軟開關拓?fù)涞男枨?。它們使得SST的工作頻率提升至20kHz-100kHz成為可能，從而大幅降低了系統體積與重量，是電網柔性化改造的關鍵賦能者。

AIDC的安全基石： 在AI數據中心邁向800V直流配電的必然趨勢下，BMZ0D60MR12L3G5和BMCS002MR12L3CG5模塊提供了不可替代的固態保護方案。其微秒級的故障切除能力、超低導通損耗以及雙向控制能力，解決了直流電弧難以熄滅的物理難題，為高密度算力設施提供了本質安全保障。

材料與封裝的勝利： 氮化硅AMB基板、銀燒結工藝及低感封裝技術的應用，確保了這些模塊在長期高溫、高應力環境下的可靠性，滿足了工業級與電網級設備的嚴苛壽命要求。

綜上所述，傾佳電子代理的基本半導體SiC模塊不僅是分立的電子元器件，更是推動能源互聯網與AI算力基礎設施迭代升級的核心戰略資源。對于正在設計下一代SST和AIDC配電系統的工程師而言，采用這些先進SiC方案將是實現高效率、高密度與高可靠性目標的最佳路徑。

附錄：核心模塊技術參數對比表
