深圳市海凌科電子有限公司推出的20W超小型系列裸板電源模塊，以極致緊湊的設計、更高的集成自由度與高性價比，為智能硬件、工業控制等領域帶來靈活可靠的供電解決方案。該系列共包含五種輸出電壓型號，全面覆蓋5V至24V常用電壓需求，在極小的空間內實現20W持續輸出，重新定義小功率電源模塊的體積與成本平衡標準。

一、產品概述

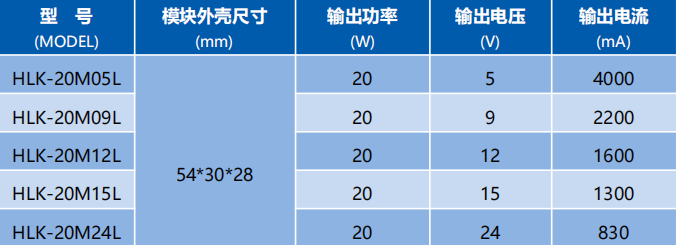

該系列電源模塊型號包括HLK-20M05L

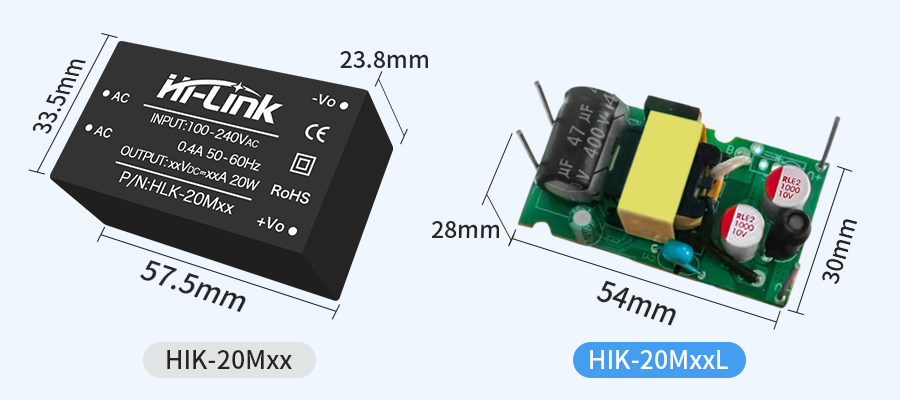

全部統一為54mm×30mm×28mm的超小體積，重量?jī)H約31克，為設備內部布局提供更多可能，真正實現“小而強”的設計理念。

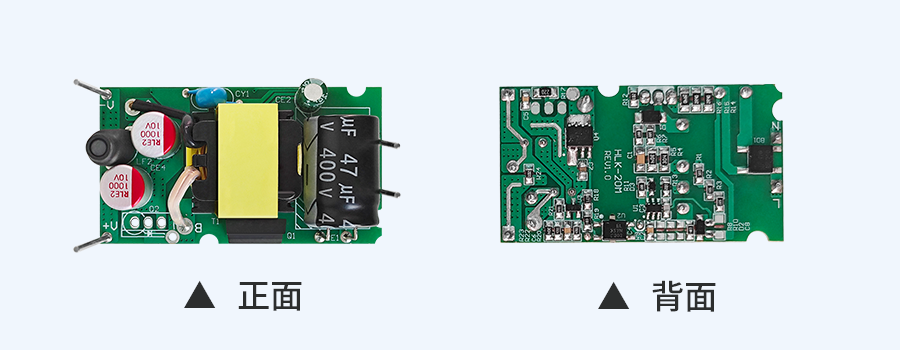

模塊采用全球通用輸入電壓范圍（85-265Vac，兼容120-350Vdc），具備低功耗、低紋波、高隔離、自恢復保護等特性，極大簡化了下游產品的結構設計。同時其裸板形態為用戶在系統集成時提供更高的設計自由度，便于在有限空間內進行靈活安裝與散熱優化。

注：因其裸板設計，建議在整機系統中統籌做好散熱、防塵與防潮處理，以保障長期穩定運行。

二、技術亮點

高功率密度：在極小的體積內集成完整AC-DC轉換電路，功率密度領先同類產品，適用于對空間苛刻的應用場景；

高效能與低損耗：滿載效率最高可達85%以上，空載損耗＜0.1W，節能環保；

全面保護機制：具備輸出短路、過流保護功能，故障排除后自動恢復，提升系統可靠性；

安全隔離設計：輸入輸出之間絕緣耐壓高達3000Vac，符合UL、CE安規要求；

長壽命與高可靠性：MTBF≥10萬小時，支持-25℃至+60℃寬溫工作，適應嚴苛環境。

三、應用場景

這款20W電源模塊雖小，卻能在多個領域發揮關鍵作用，尤其適合對體積、成本與設計靈活性均有要求的項目：

智能家居與IoT設備：如智能插座、網絡攝像頭、智能音箱等，對體積敏感且需穩定供電的消費類產品；

工業自動化與控制系統：適用于PLC模塊、傳感器、工控顯示面板等設備，在有限空間內提供可靠電力；

通訊與網絡設備：路由器、交換機、光貓等網絡設備的輔助電源或板載電源解決方案；

儀器儀表與檢測設備：各類便攜式測試儀、數據采集器、醫療監測設備等，對電源噪聲和穩定性有較高要求的場合；

嵌入式系統與開發板：為樹莓派、Jetson Nano等開發板及其擴展模塊提供純凈、穩定的外部電源。

其裸板設計為用戶在系統集成、散熱布局與防護處理上提供更高自由度，不僅幫助開發者縮短研發周期，還能在控制整體成本的同時實現更優的空間利用與電氣性能。

四、總結

海凌科20W超小型電源模塊以其“小體積、高效率、高可靠、易集成”的鮮明特點，為廣大電子設備開發者提供了一款極具競爭力的供電選擇。無論是追求極致緊湊的消費類產品，還是需要穩定運行的工業設備，該系列模塊都能勝任其“能源心臟”的角色。隨著電子設備日益向小型化、高效化方向發展，這樣一款兼具性能與成本的電源模塊，無疑將成為眾多項目中的優選電源方案。想了解氮化鎵電源看《新品 15W-T氮化鎵電源！》，高電壓電源看一看《新品上市！305Vac高壓電源》。
