前言

當下，印刷電路板（PCB）朝著 小型化、高密度化的方向發展， 而在這類小尺寸、高密度電路板上集成高壓電路時，設計難度也隨之陡增。設計師通常需要 滿足UL與CE 61800-5-1標準的要求 ——該標準會根據 材料等級、工作電壓以及污染等級 ，明確規定爬電距離與電氣間隙的具體數值。無論系統設計方案如何，爬電距離和電氣間隙都關乎產品安全，是必須滿足的合規指標。

近期Samtec發布了一份技術白皮書，旨在闡釋 爬電距離與電氣間隙相關的安全要求術語定義 ，并簡要介紹 相比漏電起痕指數（CTI） 的相關內容，這是電子電氣行業衡量絕緣材料抗漏電起痕能力的核心指標，也是確定爬電距離的關鍵依據之一。

此外，白皮書還通過多項相關實驗結果，論證了上述概念在互連產品中的實際應用。本文抓取了 白皮書中的部分觀點 ，歡迎在閱讀本文后，在文末下載白皮書原文。

——爬電距離與電氣間隙的重要性

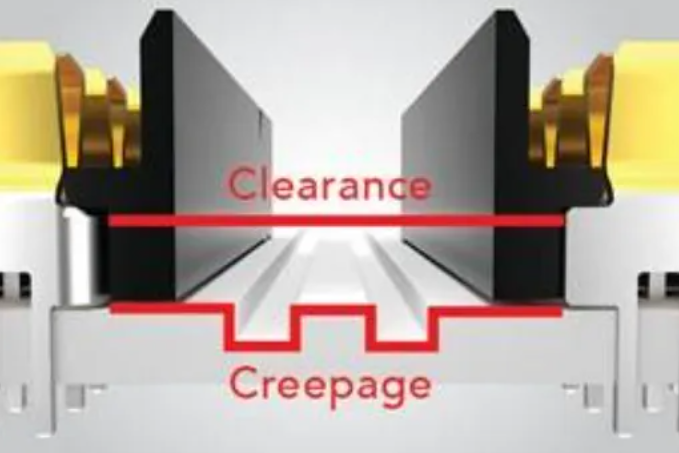

爬電距離與電氣間隙是 衡量各類產品、組件及零部件安全性能的核心術語與關鍵指標 。為了實現在多國市場的產品銷售，企業必須滿足 國際電工委員會（IEC）、美國保險商實驗室（UL）、加拿大標準協會（CSA） 等監管機構針對不同產品應用場景制定的嚴苛規范與要求。

爬電距離和電氣間隙標準，能夠 保障產品安全運行，降低終端用戶遭受電擊或其他傷害的風險，同時減少火災隱患 。制定這些標準的另一目的，是 保護與被測/認證部件相鄰的其他元器件 ，避免故障在整個系統內擴散蔓延。

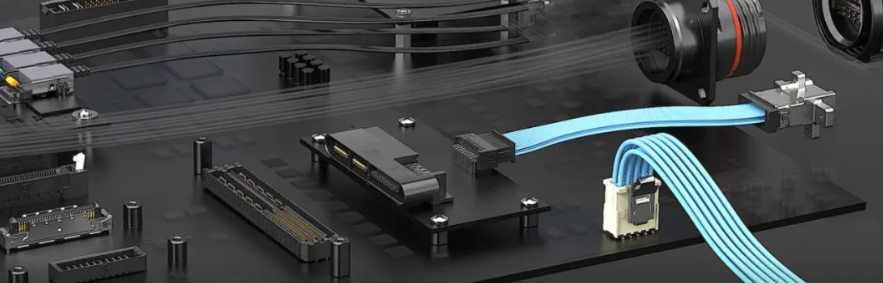

本篇白皮書探討的內容將聚焦于 電源互連產品、PWB/PCB以及電纜組件 。

——何為爬電距離？

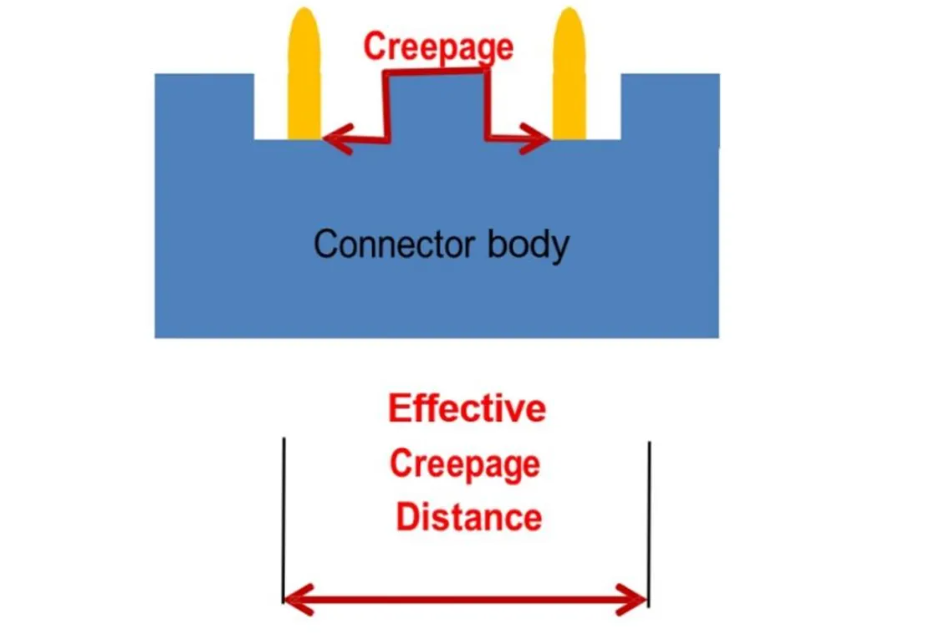

爬電距離，指的是兩個導電部件之間， 沿著所有絕緣材料表面的最短直線距離 。

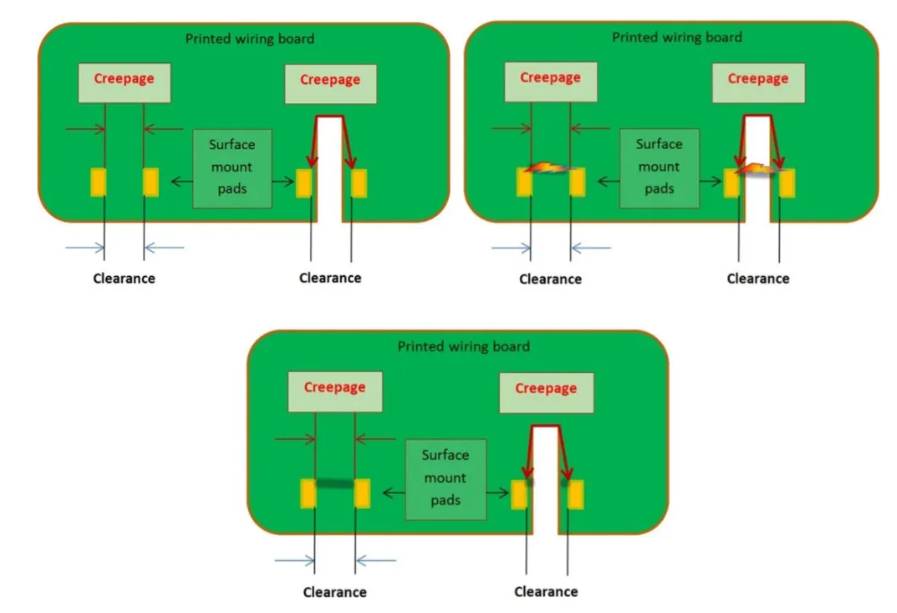

從電氣測量的角度來看，該參數的 測量結果本質上等同于表面絕緣電阻（SIR或IR）的測量值 。需要注意的是，由于爬電距離是兩個導電部件之間的表面總距離，因此 它會顯著長于相同觸點之間的電氣間隙距離 。

——何為電氣間隙？

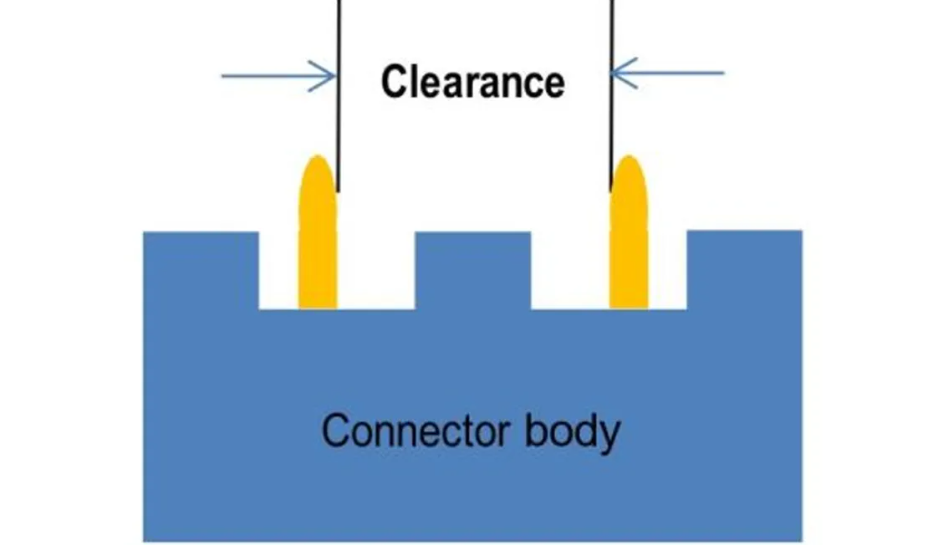

電氣間隙，指的是兩個導電部件之間 通過空氣介質的最短直線距離 。

簡單來說，這個距離就是 耐電壓擊穿測試（DWV） 中，電弧需要跨越的路徑長度。

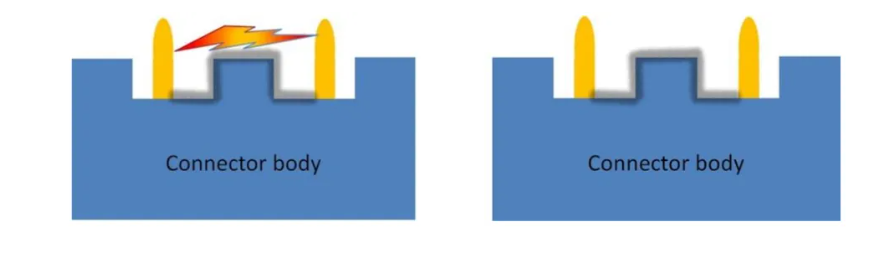

規避電弧放電損害？

這份完整版白皮書詳細闡述了 電弧放電可能造成的各類損害 ，以及如何在后續設計中規避此類問題。同時，白皮書還涵蓋了行業標準規范、測試方法以及相比漏電起痕指數（CTI）的相關內容。

** Samtec服務與支持 **

Samtec提供多種資源，助力您找到符合電源產品爬電距離與電氣間隙規格要求的連接器系統 。首先，爬電距離與電氣間隙的具體參數會直接標注在產品選型手冊頁面。

此外，您還可以使用Samtec的Solutionator參數化搜索工具， 根據自身設計需求篩選插座與端子產品組合 。爬電距離與電氣間隙正是該工具的兩項核心搜索參數。操作方法如下：打開Solutionator 工具，在 “搜索選項” 欄下勾選 “附加篩選條件”，隨后輸入所需的爬電距離和/或電氣間隙數值，即可查看符合要求的Samtec產品 。

針對客戶 定制化的爬電距離與電氣間隙需求 ，Samtec還可提供觸點定制排布服務，這是同時滿足兩項距離指標的常用解決方案。如需獲取相關技術支持，可聯系Samtec砷泰中國團隊。
