MT8901是納芯微電子（旗下麥歌恩MagnTek）推出的車規級雙輸出霍爾效應鎖存器，基于BCD工藝制造，通過了AEC-Q100車規認證，滿足極端環境下的穩定運行需求。集成兩顆高精度霍爾板，專為“速度+方向一體化檢測”設計，可替代傳統單霍爾與機械觸點方案，提升運動檢測的可靠性與精度，可廣泛應用于汽車電子、工業自動化、智能家居等領域。

一、產品核心定位與身份

1.核心角色

MT8901本質是“雙霍爾集成的磁傳感鎖存器”，通過同一芯片上兩顆固定間距（1.45mm，晶圓工藝保證精度）的霍爾板，分別輸出速度信號（SP），并通過兩顆信號的相位差合成方向信號（DIR），無需外部電路計算，直接實現“速度+方向”同步檢測，解決傳統單霍爾器件需額外邏輯處理的痛點。

2.等級與合規性

車規認證：MT8901AT系列（如MT8901AT-SS/SD）通過AEC-Q100認證，滿足汽車電子對溫度、可靠性的嚴苛要求；

環保合規：所有封裝符合RoHS標準（EU 2015/863），無鉛工藝；

防護等級：集成-30V反向電源保護（防止接反損壞）、30mA輸出過流保護、ESD防護（HBM Class H3、CDM Class C3），適應復雜電氣環境。

二、核心技術特性：電氣、磁性與封裝

引腳封裝視圖

三、輸出模式與型號細分

MT8901通過“型號后綴”區分輸出功能，核心分為雙速度輸出（SS系列）與速度+方向輸出（SD系列），覆蓋“冗余檢測”與“一體化檢測”兩類場景：

1.輸出模式詳解

（1）SS模式：雙速度輸出（SP1+SP2）

核心功能：兩顆霍爾板分別輸出獨立的速度信號（SP1、SP2），無方向信號；

觸發邏輯：

SOT23-6L封裝：南極（S）靠近→B>BOP→輸出低電平；北極（N）靠近→B

Flat TO-94封裝：觸發極性相反（北極靠近→輸出低，南極靠近→輸出高）；

核心價值：作為“冗余設計”提升可靠性（如汽車安全場景，雙信號交叉驗證），或通過兩信號相位差輔助外部電路判斷方向。

（2）SD模式：速度+方向輸出（SP1+DIR）

核心功能：SP1輸出速度信號，DIR輸出方向信號（由兩顆霍爾板信號合成）；

方向判斷關鍵：MT8901-SD的DIR信號相位滯后SP1信號1.2μs（區別于MT8902-SD的超前1.2μs），通過DIR與SP1的相位關系判斷旋轉方向：逆時針（CCW）→DIR輸出低電平；順時針（CW）→DIR輸出高電平；

核心價值：無需外部邏輯，直接輸出方向信號，簡化MCU編程，降低系統復雜度。

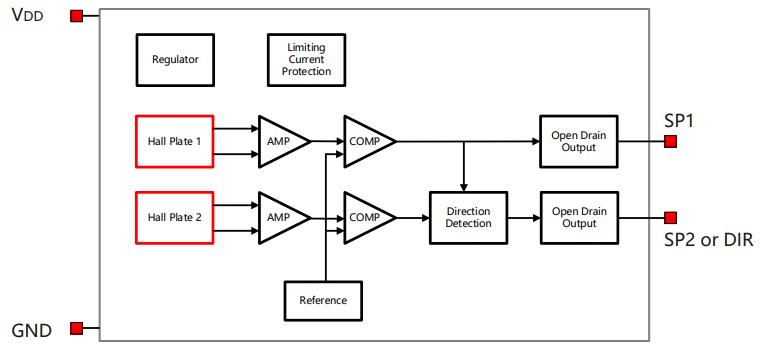

功能框圖

四、關鍵功能

MT8901內置自診斷功能，上電時可檢測信號路徑完整性與接線正確性，避免因器件故障或焊接問題導致的系統誤判，是車規級可靠性的核心保障。

激活條件：

①芯片斷電時，主機MCU的I/O引腳拉低SP1輸出；

②芯片上電（VDD上升速率＞5V/us，確保POR電路正常觸發）；

③上電后主機釋放SP1引腳，需滿足“上電完成”與“釋放”的時間間隔要求。

診斷流程：

①芯片生成“虛擬BOP信號”→SP1拉低（tedge1），模擬磁場觸發；

②生成“生成虛擬BRP信號”→SP1拉高（tedge2），模擬磁場釋放；

③主機捕獲tedge1與tedge2，若在規定時間窗口內，則診斷成功，隨后輸出真實數據（tedge3）。

適用范圍：SD型號僅檢測SP1，SS型號同時檢測SP1與SP2（SP2波形與SP1同步）。

五、典型應用場景

MT8901憑借“車規可靠性+寬域適配”，可覆蓋多領域核心檢測需求，以下為典型場景：

1、汽車電子

車窗防夾系統：通過SP1檢測轉速、DIR判斷升降方向，當檢測到異物阻擋導致轉速突變時，觸發反向運動，滿足ASIL-B功能安全要求；

座椅位置檢測：Flat TO-94封裝適配汽車插件模塊，-40~150℃寬溫耐受引擎艙高溫，反向電源保護防止安裝接反損壞；

換擋桿位置識別：SD模式直接輸出方向信號，簡化ECU編程，30mA過流保護抵御汽車電源波動。

2. 工業自動化

高速編碼器：100kHz采樣頻率支持高速轉速檢測，雙霍爾板可精準捕捉磁極間距變化，故障率比光電編碼器低；

PLC數字輸入模塊：SOT23-6L封裝適配高密度PCB，2.7-24V寬壓兼容工業總線，替代機械限位開關，無磨損、無銹蝕。

3. 消費電子與智能家居

TWS耳機倉：SOT23-6L微型封裝適配狹小空間，檢測倉蓋開合（磁場靠近/遠離），實現“開蓋即連”；

電動窗簾/電風扇：DIR信號判斷正反轉，避免窗簾撞框、風扇檔位記憶，替代傳統機械觸點，提升使用壽命。

六、與傳統方案對比

MT8901作為一款車規級雙輸出霍爾鎖存器，雙功能多場景適配，車規級性能安全可靠，滿足“安全冗余”與“智能控制”的雙重需求，是從消費電子“小場景”到汽車電子“大安全”場景的全能型磁傳感解決方案，也是國產霍爾器件替代進口產品的核心代表之一。如需了解更多有關MT8901的信息或申請樣品，可聯系官方授權代理商：sales@chiplinkstech.com（郵箱），微信號：智聯微-電機控制芯片，官網：https://www.chiplinkstech.com/，提供選型服務與技術支持。
