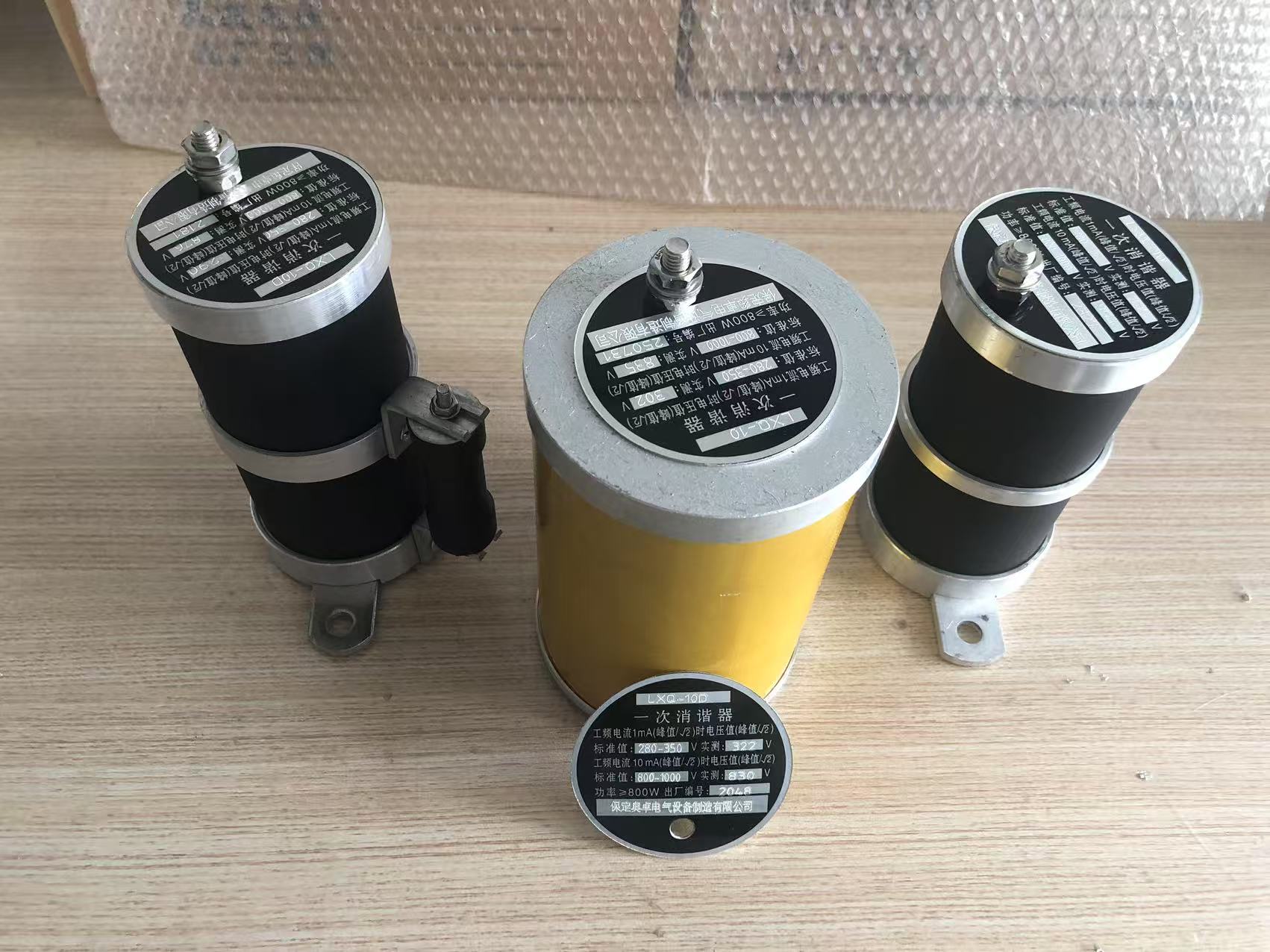

一次消諧器（又稱 PT 一次消諧裝置）是安裝在電壓互感器一次側中性點與地之間的非線性電阻設備，主要應用于3-66kV 中性點不接地或經消弧線圈接地的中壓配電網，對保障電力系統安全穩定運行具有不可替代的作用。其核心貢獻可歸納為以下幾個方面：

一、消除鐵磁諧振，從根源解決過電壓隱患

鐵磁諧振是中壓配電網中最常見的諧振形式，由電壓互感器（PT）鐵芯飽和與系統對地電容參數匹配不當引發，會產生分頻（1/2、1/3 次）、工頻或高頻諧振過電壓，幅值可達額定電壓的 2-3 倍。

二、全方位保護電力設備，降低故障率

1. 保護電壓互感器（PT）核心設備

• 防止 PT 燒毀：消除諧振過電流（可達數十安培）對 PT 繞組的熱沖擊，避免絕緣擊穿和鐵芯損壞
• 避免熔絲熔斷：抑制單相接地消失時 PT 一次繞組中的工頻半波涌流（最高可達數安培），保護 0.5A 高壓熔絲不被誤熔斷
• 保護中性點絕緣：限制 PT 中性點過電壓，防止絕緣閃絡和設備損壞

2. 間接保護系統其他關鍵設備

• 避雷器：消除諧振過電壓源，避免避雷器因持續過電壓動作而加速老化或爆炸
• 電纜與開關柜：降低過電壓對絕緣的損害，延長設備使用壽命
• 繼電保護裝置：防止諧振導致保護誤動作，避免非計劃停電和設備誤跳閘

三、保障系統穩定運行，提升供電可靠性

1. 維持電壓穩定，保證測量準確性

• 消除諧振引起的相對地電壓不穩定和三相電壓不平衡現象
• 確保 PT 測量精度，為計量、保護和監控系統提供可靠的電壓信號
• 防止接地指示誤動作，避免運行人員誤判系統接地狀態

2. 防止故障擴大，減少停電損失

• 抑制弧光接地時流過 PT 的過電流，避免間歇性接地故障演變?yōu)橛谰眯怨收?/li>
• 防止諧振引發的連鎖故障，確保非故障線路正常供電，提高配電網供電連續性
• 適用于各類復雜配電網場景，包括變電站、工礦企業自備變、住宅小區及新能源并網點

四、提升系統經濟性，降低運維成本

五、適配新能源發展，助力智能電網建設

隨著光伏、風電等新能源大量接入配電網，系統對地電容參數變化頻繁，鐵磁諧振風險顯著增加。一次消諧器：

• 為新能源并網點提供可靠的諧振保護，保障分布式電源安全并網運行
• 與微機消諧裝置協同工作，構建分層消諧保護體系，提升智能電網故障防御能力
• 不改變系統接地方式，不影響小電流接地選線裝置正常工作，適配現代配電網保護需求

六、應用場景與特殊貢獻

1. 工業電氣系統：特別適用于660V/690V等中低壓工業系統，保護電動機、變頻器等關鍵設備免受諧振影響
2. 長距離電纜線路：電纜對地電容大，易引發諧振，一次消諧器有效抑制諧振過電壓，保障供電安全
3. 老舊電網改造：無需改變原有系統結構，安裝簡便，是提升老舊電網穩定性的經濟有效方案
4. 臨時供電系統：在建筑工地、礦山等臨時供電場景中，有效應對負載頻繁變化引發的諧振問題

總結：一次消諧器的核心價值定位

一次消諧器作為電力系統低成本、高效率的諧振保護設備，通過非線性電阻的動態特性，實現了 "平時無影響，戰時顯神通" 的保護效果。它不僅保護了 PT 等核心設備，更從整體上提升了配電網的安全穩定性和供電可靠性，降低了運維成本，為現代電力系統（尤其是新能源接入的智能電網）的安全運行提供了重要保障。

在實際應用中，一次消諧器常與二次消諧裝置配合使用，形成全方位的諧振保護體系，是中壓配電網不可或缺的關鍵設備之一。
