智慧燃氣站：疆鴻智能一關打通PROFINET轉DEVICENET
一、案例背景
某中型天然氣調壓站原有一套基于西門子S7-1500系列PLC的控制系統，采用PROFINET工業以太網協議。隨著站場改造升級，需要接入多臺采用DEVICENET協議的現場設備，包括美國羅克韋爾（Rockwell Automation）的科里奧利質量流量計、智能閥門定位器及氣體分析儀。這些關鍵設備實時監測天然氣流量、壓力與組分，但原有控制系統無法直接兼容DEVICENET協議。若全面更換設備或控制系統，成本高昂且影響生產連續性。因此，需要一種協議轉換方案，在不改變現有架構的前提下實現設備互聯。

二、解決方案
（1）網關連接方式
選用工業級PROFINET轉DEVICENET網關作為核心轉換設備。該網關具備雙協議棧處理能力，在物理層與協議層實現雙向轉換。
PROFINET端配置：網關作為PROFINET從站（Device），通過工業以太網端口連接至西門子PLC的PROFINET控制器端口。采用實時（RT）通信等級，確?？刂浦噶顐鬏?shù)拇_定性，周期時間設置為4ms，滿足天然氣過程控制對實時性的要求。網關的站名與設備號通過TIA Portal軟件分配，集成到原有PROFINET網絡拓撲中。
DEVICENET端配置：網關作為DEVICENET主站（Master），通過五線制開放式連接器接入DEVICENET網絡。網絡采用干線-支線拓撲，終端電阻設置為121Ω。掃描列表包含：
- 兩臺科里奧利流量計（節點地址1、2），傳輸質量流量、密度、溫度復合數據
- 三臺智能閥門定位器（節點地址3-5），接收開度控制指令并反饋閥位狀態
- 一臺氣體分析儀（節點地址6），上傳H?S、CO?濃度及熱值數據
數據傳輸采用輪詢（Polled）與狀態改變（Change of State）混合模式，平衡數據實時性與網絡負載。
（2）配置過程
在TIA Portal V17中，導入網關的GSDML（General Station Description Markup Language）文件，將網關作為標準PROFINET設備添加到網絡視圖。分配輸入/輸出數據長度：輸入?yún)^(qū)32字節（接收DEVICENET設備數據），輸出區24字節（發送PLC控制指令）。在DEVICENET主站配置軟件中，設置掃描速率與設備參數，關鍵步驟包括：
1. 節點映射配置：將每個DEVICENET設備的I/O數據映射到網關的存儲區，例如將流量計的4個過程變量（PV）映射到連續的寄存器地址
2. EDS文件管理：為各廠商設備導入電子數據表（EDS）文件，確保參數配置兼容性
3. 心跳監測設置：啟用設備級心跳監測，超時閾值設為500ms，實現網絡故障快速診斷
4. 數據對齊優化：調整數據傳輸?shù)淖止?jié)對齊方式，避免因處理器架構差異導致的數據解析錯誤
配置完成后，通過網關的網頁管理界面驗證網絡參數，并利用示波器檢測DEVICENET網絡信號完整性，確保在天然氣站電磁環境下通信穩定。

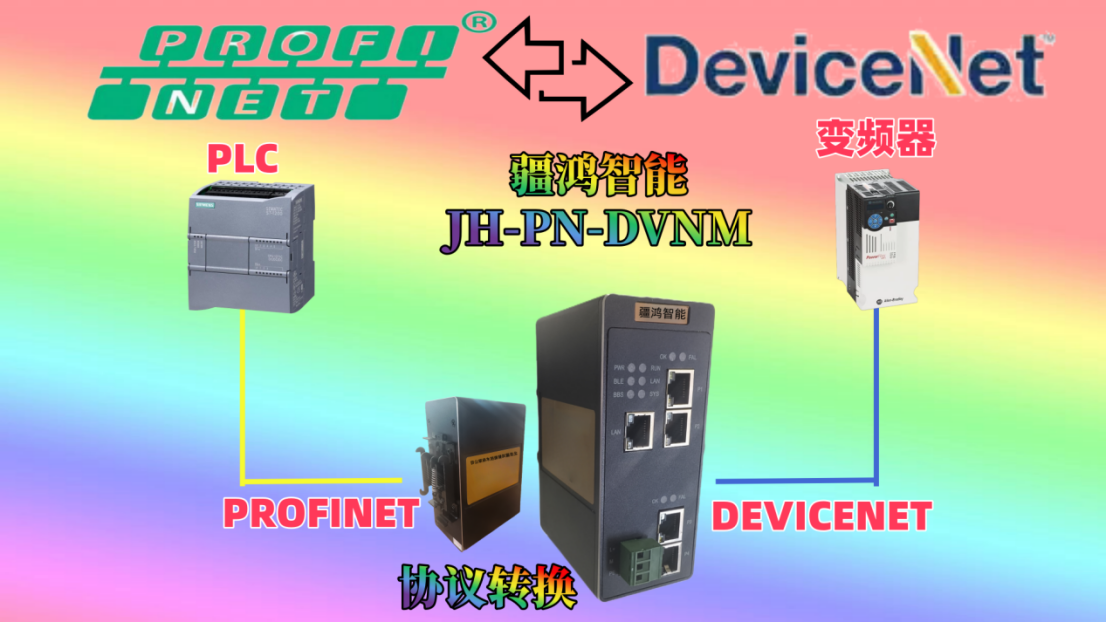

協議轉換網關
·型號：疆鴻智能JH-PN-DVNM工業智能網關
·協議角色：ProfiNet 從站 / DeviceNet 主站
·接口參數：
oProfiNet 側：雙 RJ45 以太網口，支持 100BASE-TX，兼容西門子 ProfiNet IO 協議，GSDML 文件版本 V2.3
oDeviceNet 側：支持 125K/250K/500Kbps 波特率，最多可連接 63 個從站，最大 I/O 數據長度為 128 字節
·工業等級：工作溫度-25℃ 至 +55℃，防護等級 IP20

三、應用網關的效果

系統投入運行后，取得以下技術成效：

1. 數據無縫集成：DEVICENET設備數據以小于10ms的延遲映射至PLC數據塊，在WinCC上位機實現統一顯示。流量計精度保持在±0.1%以內，無協議轉換引入的附加誤差。
2. 網絡故障診斷能力增強：網關提供雙重診斷功能，既能通過PROFINET的SNMP協議上傳網絡狀態，也能通過DEVICENET的UCMM（Unconnected Message Manager）服務讀取設備健康狀態。某次閥門定位器異常，系統在2秒內精確定位到節點地址與故障代碼（代碼74：線圈短路）。
3. 系統可靠性提升：連續6個月運行期間，網關MTBF（平均無故障時間）超過5萬小時，未發生因協議轉換導致的控制中斷。在夏季雷暴期間，網關的隔離電路有效抑制了浪涌干擾。

總結與創新點

本次應用的核心創新在于構建了跨協議系統的預測性維護框架。傳統網關僅實現數據透傳，而本方案深度利用網關的雙協議診斷能力：通過分析PROFINET與DEVICENET網絡的錯誤計數器增長趨勢，提前預警網絡老化問題；結合流量計的自校驗數據與閥門響應時間，建立設備性能衰退模型。當閥門定位器動作時間偏差超過基準值15%時，系統自動提示維護，避免傳統定期維護的資源浪費。

此外，配置過程的模塊化設計具有推廣價值。將不同廠商設備的EDS文件與映射模板標準化，形成“即插即用”配置庫。未來擴展同類型設備時，配置時間可減少70%。這種既保持協議原生特性又實現智能診斷的方案，為工業4.0背景下異構網絡融合提供了新思路——不僅解決通信問題，更挖掘數據深層價值，實現從連通到智能的跨越。

該方案證明，在嚴格控制成本與改造周期的前提下，通過專業化網關應用，傳統能源基礎設施同樣能穩步邁向智能化，這正是工業互聯網時代務實創新的生動體現。
