前言

你是否曾好奇那些閃爍的LED燈背后的原理?今天教你用5分鐘焊接一個簡單的LED閃爍電路，無需編程，只需一把電烙鐵、幾個簡單元件和基礎的焊接技能，就能打造屬于自己的電子小玩具。 這不僅能獲得好玩的電子玩具，還是理解電路工作原理的實踐一課。今天，合科泰就帶著你從零搞定這個新手友好項目。

所需材料和工具

材料：合科泰470歐姆電阻1個，發光二極管1個，47uF電解電容1個，555定時器芯片1個，小電路板1塊，導線若干。

工具：電烙鐵(推薦恒溫款，溫度設置在350-400℃)、焊錫絲(含松香芯，直徑0.8mm)、松香、萬用表、鑷子。

圖片來自網絡侵刪

焊接步驟詳解

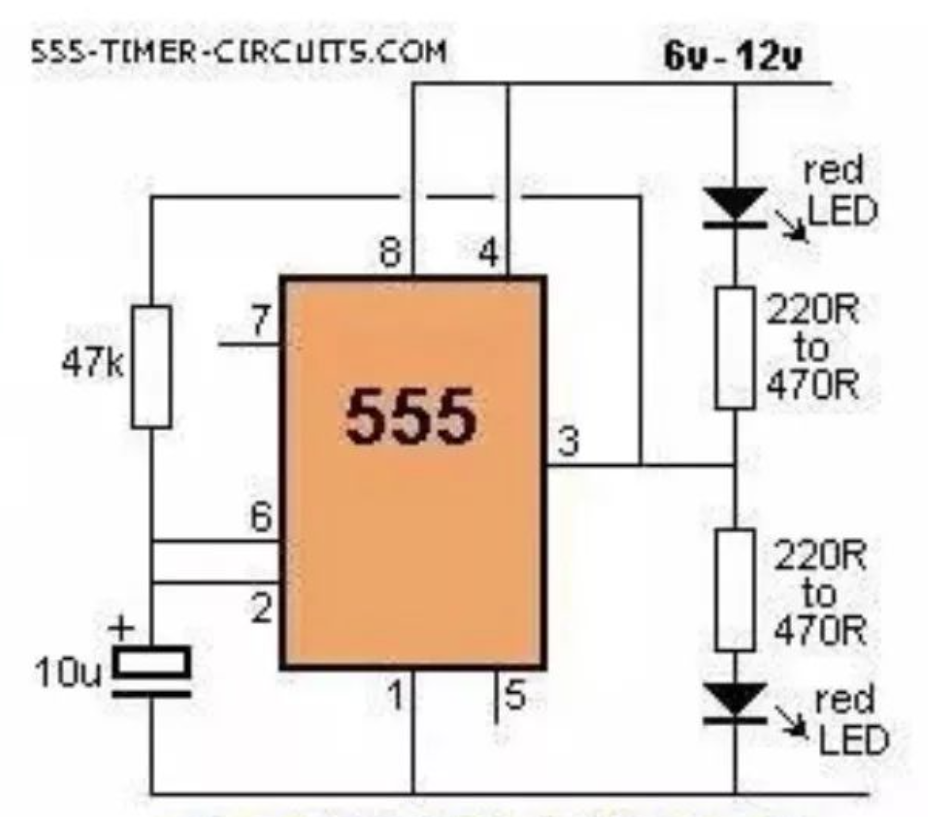

規劃布局：在洞洞板上規劃元件布局，參考555LED閃爍電路原理圖。注意元件的引腳方向，尤其是電解電容和發光二極管的正負極。

插入元件：將電阻、LED、電容、555定時器芯片插入洞洞板，注意引腳不要插錯。如果引腳太長，可以用斜口鉗剪短。

焊接引腳：用電烙鐵和焊錫絲將所有元件的引腳焊接到焊盤上，確保焊點牢固、光滑。焊接時，先加熱引腳和焊盤，再送入焊錫絲，待焊錫熔化后迅速撤離。

連接導線：根據原理圖，用導線連接各焊盤實現電氣連接，也可以用元件引腳本身在板子底部走線連接。注意導線不要交叉，避免短路。

焊接電源：焊接電池夾或電源插座，以便為電路提供3-9V直流電源。注意電源的正負極，不要接反。

焊接技巧與注意事項

避免虛焊：確保引腳和焊盤都被加熱到足夠的溫度，焊錫絲要充分熔化，覆蓋引腳和焊盤。

控制焊錫量：不要使用過多的焊錫，避免短路和焊點過大。

通風與安全：焊接時會產生煙霧，應在通風良好的環境中操作，并佩戴護目鏡，避免焊錫飛濺。

電路原理講解

這個電路利用555定時器的多諧振蕩功能，產生周期性的脈沖信號，驅動LED閃爍。555定時器的引腳2和引腳6連接在一起，形成反饋回路，當電容充電到一定電壓時，定時器輸出低電平，LED熄滅;當電容放電到一定電壓時，定時器輸出高電平，LED點亮。

通過調整電阻和電容的數值，可以改變閃爍的頻率。例如，增加電阻的阻值或電容的容量，可以降低閃爍頻率;減少電阻的阻值或電容的容量，可以提高閃爍頻率。

最后

現在，翻出你的電烙鐵，開始跟著步驟做!當看到LED閃爍時，那種做到了的快樂，會讓人愛上電子DIY!對新手來說，穩定比什么都重要，合科泰的電阻、電容等元件具有高可靠性和穩定性，可確保電路的正常運行，不用怕因?yàn)樵?wèn)題導致電路失敗，更能享受做到的成就感!公司的產品經過嚴格的質量檢測和可靠性測試，適用于各種電子DIY項目和教學實驗。
