石油化工行業以太網協議轉換網關應用：疆鴻智能ETHERNET/IP 轉 ETHERCAT 集成實踐
在石油化工與天然氣行業中，生產環境的可靠與安全至關重要。壓力變送器廣泛應用于管道壓力監測、儲罐液位測量及反應器工況監控，尤其在易燃易爆環境中，實時、精準的數據采集是保障安全運行的核心。為實現羅克韋爾PLC與分布式壓力變送器的高效集成，采用ETHERNET/IP轉ETHERCAT網關成為一種穩定可靠的解決方案。

一、項目需求與核心設備

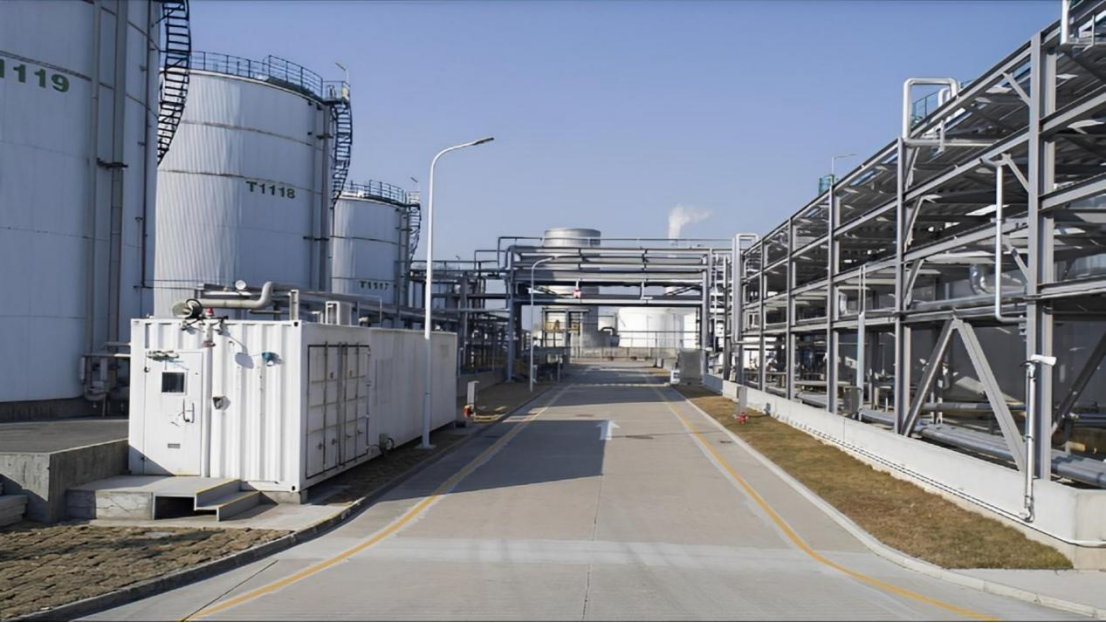

某石化工廠需對輸油管道及儲罐壓力進行遠程監控，系統要求將分散部署的無線壓力變送器數據集成至中央控制系統。主要設備包括：
羅克韋爾ControlLogix PLC（支持ETHERNET/IP）
多臺ETHERCAT接口的壓力變送器（支持實時數據通信）
協議轉換網關（ETHERNET/IP從站 + ETHERCAT主站功能）
術語
EtherNet/IP： 由羅克韋爾自動化公司開發的工業以太網通訊協議， 可應用在程序
控制及其他自動化的應用中。
EtherCAT： EtherCAT 是一個開放架構， 以以太網為基礎的現場總線系統， 其名稱
的 CAT 為控制自動化技術 （Control Automation Technology） 字首的縮寫。
?

技術指標
JH-EIP-MECT 在 EtherNet/IP 一側為 EtherNet/IP 從站， 在 EtherCAT 一側為 EtherCAT
主站；
EtherNET/IP 最多支持 500 個字節
支持 CANopen over EtherCAT （CoE） 協議： SDO 上傳和下載， SDO 信息服務 （訪問
CANopen 對象字典）， 緊急情況請求； 支持 Ethernet over EtherCAT （EoE） 協議 （虛
擬交換機）； 支持 Transfer over EtherCAT （FoE） 協議；
支持 DC – Synchronous、 SM Synchronous 模式
支持拓撲查看器、診斷檢測、 自動掃描
支持 EtherNet/IP 協議；
支持最大的輸入字節數為 1500 字節， 最大的輸出字節為 1500 字節；
供電： 24VDC(±5％)， 最大功率 3.5W；
工作環境溫度： -25～55℃, 濕度≤95%；
外形尺寸：34mm（寬） ×110mm（高） ×70mm（厚） ；
安裝方式： 35mm 導軌；
防護等級： IP20；

二、網絡拓撲與配置過程
（1）網關連接方式與拓撲結構
網關在系統中起到承上啟下的作用：其ETHERNET/IP端口作為從站接入工廠級以太網交換機，與羅克韋爾PLC通信；ETHERCAT端口作為主站，以菊鏈方式連接各壓力變送器，構成實時數據采集網絡。
拓撲結構示意：
```
[羅克韋爾PLC] ? (工廠以太網) ? [協議轉換網關] ? (ETHERCAT) ? [壓力變送器1] ? [壓力變送器2] ? …
```
（2）配置步驟簡述
1. 網絡規劃：為網關分配固定IP，確保與PLC處于同一網段；規劃ETHERCAT從站順序與地址。
2. PLC配置：在RSLogix/Studio 5000中添加網關作為Generic Ethernet Module，定義輸入/輸出數據長度，建立標簽映射。
3. 網關參數設置：通過專用配置軟件，設置ETHERNET/IP從站參數及ETHERCAT主站掃描列表，配置變送器PDO（過程數據對象）映射。
4. 設備集成：將變送器的ESI（ETHERCAT從站信息）文件導入網關，完成設備識別與初始化。
5. 數據測試：監控PLC中接收的壓力與狀態數據，驗證通信實時性與穩定性。

三、應用效果與技術價值
實施該網關方案后，系統實現了以下提升：
- 實時性與同步性增強：ETHERCAT的高實時性能確保壓力數據采集周期降至毫秒級，滿足快速響應的安全監測需求。
- 系統結構簡化：通過協議轉換，避免了多種網絡并存的復雜架構，減少中間設備與布線，提升可靠性。
- 安全與維護優化：網關支持斷線診斷與設備狀態監控，便于快速定位故障，符合石化行業高安全標準。
- 擴展靈活：ETHERCAT菊鏈支持靈活增減設備，方便未來產線擴展與改造。
本方案通過ETHERNET/IP與ETHERCAT的高效轉換，不僅實現了不同協議設備間的無縫集成，更為石油化工行業提供了一種可靠、實時且易于維護的數據互通解決方案，顯著提升了生產安全性與系統智能水平。
