1. 執行摘要與引言

電力電子技術的迅猛發展，特別是寬禁帶（WBG）半導體材料——碳化硅（SiC）的商業化成熟，已經從根本上改變了功率轉換系統的設計范式。傳統的硅（Si）基IGBT和MOSFET器件受限于材料物理特性，其開關速度和阻斷電壓主要集中在幾十千赫茲和較低的dv/dt范圍內。然而，SiC器件憑借其約3.26 eV的寬帶隙、高達3 MV/cm的擊穿電場強度以及優異的熱導率，使得功率轉換器能夠以數十甚至數百千赫茲的頻率運行，同時承受數千伏的高壓 。這種性能的飛躍雖然顯著提升了系統的功率密度和效率，但也對電力電子系統的“神經中樞”——接地系統，提出了前所未有的挑戰。

在SiC應用的高頻、高壓、大功率背景下，“接地”（Grounding）已不再僅僅是一個簡單的安全連接或零電位參考點。它演變成了一個復雜的高頻信號完整性與電磁兼容性（EMI）問題。當SiC MOSFET以超過100 V/ns的電壓變化率（dv/dt）和數千A/μs的電流變化率（di/dt）進行開關動作時，寄生參數（電感與電容）的主導作用使得傳統的集中參數電路理論失效，取而代之的是分布參數傳輸線理論 。接地系統必須能夠管理由寄生電容耦合的共模（CM）噪聲電流，抑制由寄生電感引起的地彈（Ground Bounce）效應，并嚴格隔離功率回路與敏感的信號控制回路。

傾佳電子提供一份關于碳化硅MOSFET銷售團隊認知培訓，特別聚焦于SiC功率器件的應用場景。傾佳電子將深入探討接地系統的分類與物理機制、SiC器件高頻特性對接地架構的沖擊、先進封裝技術（如基本半導體的L3封裝與ED3模塊）在降低寄生參數中的作用，以及在光伏逆變器、電動汽車充電樁等關鍵應用中的系統級接地策略。通過結合理論分析與基本半導體（BASIC Semiconductor）等廠商的具體產品案例，傾佳電子楊茜將展示如何通過多層級的優化設計，構建適應第三代半導體需求的魯棒接地系統。

2. 高頻電力電子環境下的接地物理機制

2.1 接地的動態定義與高頻阻抗特性

在低頻或直流電路中，接地通常被理想化為一個無窮大的電荷庫，能夠吸收無限電流而不改變其電位，即等電位面 。然而，在涉及SiC器件的高頻電力電子系統中，這一假設完全破裂。任何導體都具有寄生電阻（R）和寄生電感（L），其阻抗（Z）隨頻率（ω）變化：

Z(ω)=RAC?(ω)+jωL

在SiC應用中，開關頻率的諧波分量可延伸至30 MHz至100 MHz頻段。對于標準的PCB銅箔或母排，其寄生電感約為1 nH/mm。若接地導體長度為20 mm，其電感約為20 nH。在100 MHz頻率下，該導體的感抗高達約 12.5Ω。此時，若有10 A的高頻瞬態電流流過，接地導體兩端將產生高達125 V的電壓差。這意味著，在同一塊電路板上，物理上相連的兩個“地”點，在瞬態過程中可能存在巨大的電位差，這足以導致邏輯電路誤動作或柵極驅動信號失真 。

因此，在高頻SiC系統中，接地必須被視為一個分布式的阻抗網絡。設計的核心目標從“連接到地”轉變?yōu)椤肮芾砘亓髀窂健?，利用鄰近效?yīng)（Proximity Effect）和集膚效應（Skin Effect）來最小化回路面積和電感。

2.2 地彈（Ground Bounce）與電壓過沖機制

地彈是高頻接地系統中最具破壞性的現象之一，其本質是電感對電流變化率的響應。根據法拉第電磁感應定律，電感兩端的感應電動勢為：

Vbounce?=?Lparasitic??dtdi?

SiC MOSFET極高的di/dt（可達5 kA/μs以上）意味著即使是微小的納亨（nH）級電感也會產生巨大的電壓尖峰 。

源極電感反饋： 在傳統的3引腳TO-247封裝中，功率源極（Power Source）與驅動回路的輔助源極共用一個引腳。負載電流的變化（di/dt）在共源極電感（Lsource?）上產生感應電壓，該電壓直接串聯在柵極驅動回路中，形成負反饋，減緩開關速度并增加損耗。更嚴重的是，在關斷過程中，負的di/dt會在源極產生負電壓尖峰，可能導致柵極-源極電壓（VGS?）超過擊穿極限 。

邏輯地彈： 當功率回路的返回電流流經與控制電路共用的接地平面時，地平面的電位波動會抬高或拉低控制芯片的參考電位，導致ADC采樣錯誤或PWM信號抖動 。

2.3 共模（CM）噪聲與位移電流

SiC器件的高dv/dt特性是共模噪聲的主要來源。在功率模塊內部，芯片與散熱底板之間存在寄生絕緣電容（Cstray?）；在系統層面，電機繞組與機殼、光伏組件與大地之間也存在寄生電容。根據電容電流公式：

ICM?=Cparasitic??dtdv?

當開關節點電壓劇烈跳變時，位移電流（Displacement Current）通過這些寄生電容注入到接地系統（散熱器、機殼、大地）。這些電流必須通過地線返回直流源或交流側的中性點，形成巨大的共?；芈?。如果接地阻抗不匹配或路徑規劃不當，共模電流將轉化為差模噪聲，干擾通信總線（如CAN）或傳感器信號.

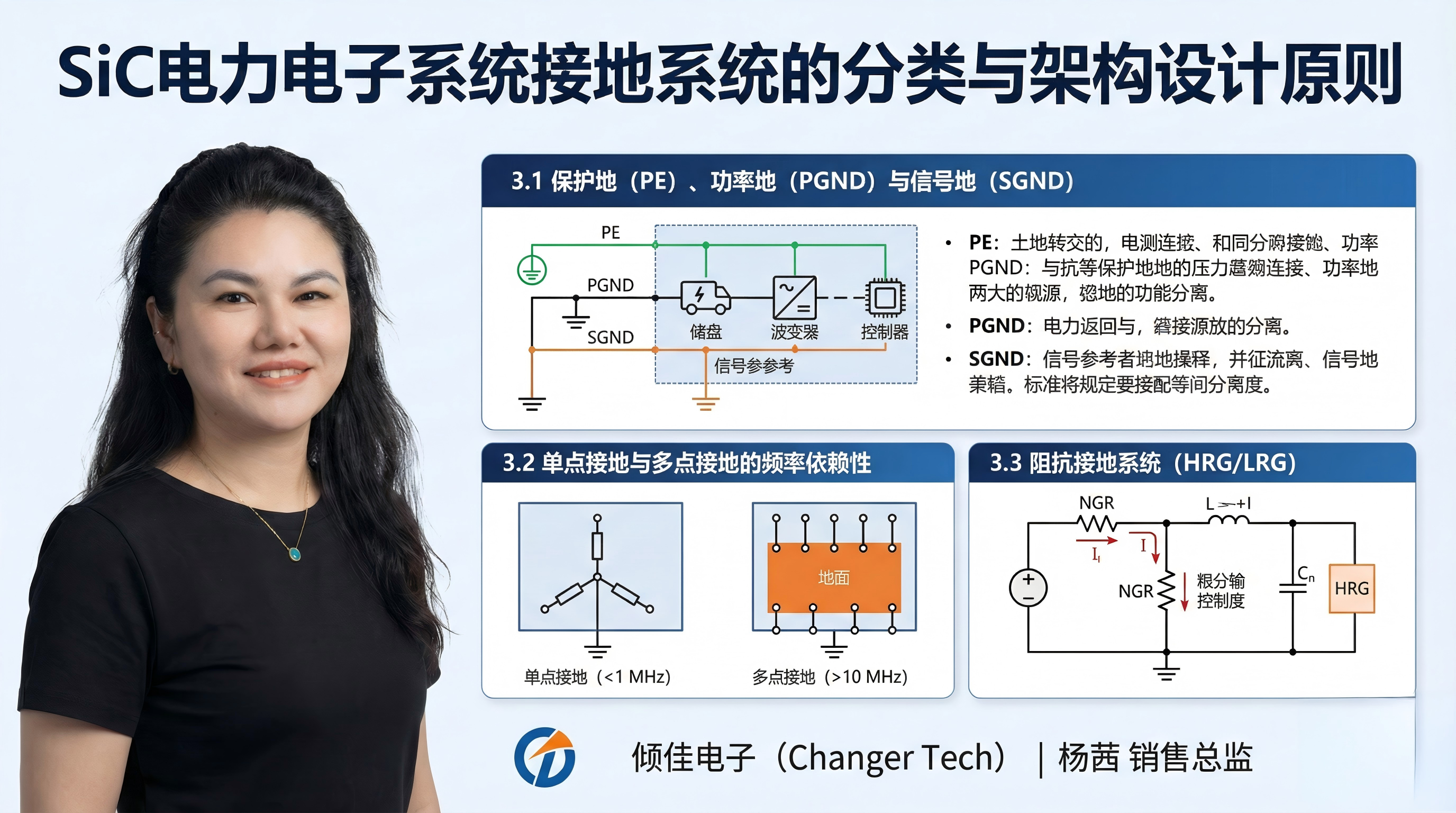

3. 接地系統的分類與架構設計原則

在構建SiC電力電子系統時，必須清晰區分不同性質的“地”，并設計合理的連接與隔離策略。

3.1 保護地（PE）、功率地（PGND）與信號地（SGND）

保護地（Protective Earth, PE）： 這是物理大地的連接點，主要用于防觸電保護和作為共模濾波器的參考點。在SiC系統中，PE往往是噪聲的匯聚點。底板、機箱、屏蔽層均連接至PE。由于PE承載著泄漏電流，它絕對不能直接作為敏感控制電路的參考零點 。

功率地（Power Ground, PGND/DC-）： 這是主功率回路的負極（在直流系統中）。它是高頻電流回流的主要路徑。在SiC逆變器中，PGND上的噪聲極其劇烈，包含大量的開關紋波。設計原則是利用大面積銅箔或疊層母排技術，使PGND呈現最低的阻抗 。

信號地（Signal Ground, SGND/AGND/DGND）： 這是控制器、ADC、邏輯電路的零電位參考。SGND必須保持“潔凈”。在SiC驅動板設計中，SGND通常通過單點接地（星形接地）或隔離技術與PGND分離，以防止功率側噪聲耦合 。

3.2 單點接地與多點接地的頻率依賴性

接地策略的選擇高度依賴于頻率。

單點接地（Single-Point Grounding）： 適用于低頻（< 1 MHz）系統。它消除了地環路（Ground Loop），防止了低頻共阻抗耦合。但在SiC應用的高頻段，單點接地的長引線具有高電感，類似于天線，不僅無法有效接地，反而會輻射噪聲 。

多點接地（Multi-Point Grounding）： 適用于高頻（> 10 MHz）系統。通過將電路的多個點就近連接到低阻抗的接地平面（如機箱或PCB的大面積鋪銅），可以最小化接地引線的長度和電感。對于SiC系統，混合接地策略通常是最佳選擇：在低頻控制信號采用單點接地，而對于高頻屏蔽層和去耦電容則采用多點接地 。

3.3 阻抗接地系統（HRG/LRG）

在工業與電網級應用中，為了限制故障電流并提高系統可用性，常采用電阻接地系統。

高電阻接地（High Resistance Grounding, HRG）： 通過中性點接地電阻（NGR）將故障電流限制在極低水平（如 < 10 A）。這在SiC驅動的數據中心或連續生產線中非常有用，因?yàn)樗试S系統在單點接地故障下繼續運行，防止因瞬間跳閘導致的停機。然而，HRG系統需要完善的絕緣監測設備，且在發生故障時，非故障相的對地電壓會升高，這對SiC器件的絕緣等級提出了更高要求 。

4. 碳化硅（SiC）功率器件：產品特性與接地需求分析

為了深入理解SiC器件對接地系統的具體要求，本章結合基本半導體（BASIC Semiconductor）的產品線進行分析?；景雽?dǎo)體作為碳化硅領域的領軍企業，其產品設計直接反映了行業對高頻、低電感接地的需求。

4.1 分立器件與開爾文源極（Kelvin Source）

基本半導體的SiC分立器件產品線涵蓋了1200V 80mΩ/40mΩ的MOSFET，符合AEC-Q101車規認證 。在封裝形式上，除了傳統的TO-247-3，越來越多的高性能SiC器件采用TO-247-4或TO-263-7封裝，引入了開爾文源極引腳。

4.1.1 開爾文連接的接地原理

在傳統的3引腳封裝中，源極引腳同時承載幾百安培的負載電流（ID?）和幾安培的柵極驅動回路電流（IG?）。引腳和鍵合線的寄生電感（LS?）是兩個回路的公共阻抗。

無開爾文連接： 有效柵壓 VGS_eff?=VDriver??LS??dtdID??。當SiC MOSFET快速開通時，巨大的di/dt在LS?上產生壓降，抵消了驅動電壓，導致開啟變慢，損耗增加 。

有開爾文連接： 4引腳封裝將驅動回路的返回路徑（Driver Source）與功率回路的路徑（Power Source）在物理上分離，僅在芯片內部源極金屬化層匯合。這樣，功率回路的di/dt不會在驅動回路上產生感應電壓。

接地布局要求： 在PCB設計中，驅動器的接地（COM或VEE?）必須嚴格連接到開爾文源極引腳，而不是功率源極。兩者在PCB上應完全隔離，僅在器件引腳處通過器件內部連接。嚴禁在PCB外部將開爾文源極與功率源極短接，否則將使開爾文連接失效 。

4.2 工業級模塊與低電感封裝技術

基本半導體推出了多種封裝的SiC模塊，如34mm封裝（BMF80R12RA3）、62mm封裝（BMF540R12KA3）。這些模塊的設計核心在于降低內部雜散電感，以配合外部低電感接地系統。

4.2.1 34mm與62mm模塊的接地挑戰

這些傳統封裝（Standard Packaging）在SiC時代面臨挑戰。雖然其外形標準，但內部鍵合線和端子結構往往帶有15-20 nH的寄生電感 。在高頻應用中，必須配合疊層母排（Laminated Busbar）使用。

母排接地設計： 疊層母排利用正負極銅排緊密疊層（中間隔絕緣紙）產生的互感抵消效應，將回路電感降至最低（< 10 nH）。母排的接地層（若有）或屏蔽層必須多點連接到機箱地，以提供高頻噪聲的回流路徑 。

4.2.2 Pcore?2 ED3系列與L3封裝的創新

基本半導體的Pcore?2 ED3系列和L3封裝模塊代表了針對SiC優化的新一代設計。

L3封裝架構： 尺寸為60mm×70mm×16mm，支持“共源極雙向開關”和“單向開關”兩種拓?fù)?。

共源極拓?fù)洌–ommon Source）： 在雙向開關應用（如固態斷路器）中，將兩個MOSFET的源極連接在一起作為公共點。這極大地簡化了驅動電路的接地設計，因?yàn)閮蓚€(gè)管子的驅動參考地是同一個電位點，消除了兩個獨立浮地驅動器之間的絕緣和干擾問題 。

絕緣基板技術： 這些模塊采用了高性能的氮化硅（Si3?N4?）AMB基板 。Si3?N4?相比傳統的氧化鋁（Al2?O3?）或氮化鋁（AlN），具有極高的機械強度（抗彎強度700 N/mm2）和斷裂韌性。這意味著基板可以做得更?。ǖ湫?60μm），從而降低熱阻。更重要的是，更薄的基板雖然增加了寄生電容（C=?A/d），但AMB工藝厚銅層允許更好的電磁屏蔽和熱擴散。在接地設計中，必須考慮到這一寄生電容對共模電流的影響，通常需要在外部增加共模扼流圈進行補償 。

5. 驅動電路的接地隔離與米勒鉗位

驅動電路是連接低壓控制側（信號地）與高壓功率側（功率地）的橋梁。對于SiC器件，這一環節的接地設計至關重要。

5.1 信號地與功率地的分離與隔離

在基本半導體的BMF540R12MZA3驅動方案中，使用了隔離驅動芯片 。

隔離技術： 現代SiC驅動器通常采用電容隔離或磁隔離技術，而非傳統的光耦。電容隔離（利用二氧化硅電介質）提供了極高的共模瞬態抗擾度（CMTI），通常 > 100 kV/μs 。這意味著即使功率地（源極）相對于信號地以極高的速率跳變，隔離層也能阻斷噪聲，防止控制信號出錯。

PCB布局原則： 在驅動板PCB上，原邊（輸入側）地與副邊（輸出側）地必須有明確的物理隔離帶（Creepage distance），通常要求大于8mm以滿足安規。切勿在隔離帶下方鋪設任何銅箔，以防止形成寄生電容耦合噪聲 。

5.2 米勒鉗位（Miller Clamp）與接地回路

基本半導體明確指出了在驅動SiC MOSFET時“使用米勒鉗位功能的必要性” 。

問題來源： 當半橋中的一個管子快速開通時，橋臂中點電壓劇烈變化（高dv/dt）。這會通過另一個關斷管子的米勒電容（Cgd?）向其柵極注入電流。如果柵極回路阻抗（即對地阻抗）過大，該電流會在柵極產生電壓尖峰，導致誤導通（Shoot-through）。

解決方案： 驅動芯片內置的米勒鉗位功能會在檢測到關斷狀態后，通過一個低阻抗的MOSFET將柵極直接短接到驅動電源的負極（VEE?或Ground）。這為米勒電流提供了一條極低阻抗的泄放路徑，繞過了外部柵極電阻（Rg?）。

接地布局： 為了使鉗位有效，鉗位電路的回路面積必須極小。鉗位引腳、柵極引腳和源極引腳之間的走線應盡可能短且粗，以最小化回路電感。如果PCB布線過長，引線電感將使鉗位失效 。

6. 系統級應用中的接地架構案例

不同的應用場景對接地架構有不同的約束和要求。

6.1 光伏逆變器：無變壓器架構的漏電流抑制

在光伏系統中，無變壓器（Transformerless）逆變器因效率高而被廣泛采用，但其最大的問題是光伏組件對地的寄生電容漏電流。

接地沖突： 光伏組件邊框必須強制接地（PE）。在傳統的H橋拓?fù)渲?，隨著開關動作，光伏陣列的對地共模電壓（CMV）會以開關頻率劇烈波動，導致巨大的對地漏電流。

抑制策略： 必須采用特定的拓?fù)洌ㄈ鏗5, H6, HERIC）或調制策略來保持CMV恒定。基本半導體的SiC模塊常用于T型三電平（T-type 3-level）或ANPC拓?fù)渲?。在這些拓?fù)渲?，通過將直流母線的中點與交流濾波器的中性點連接，或者通過“虛擬接地”技術，將共模電壓鉗位，從而切斷漏電流的接地回路 。

標準遵循： 接地設計必須確保漏電流低于IEC 62109-2標準規定的限值（如30mA突變或300mA持續值），否則系統將頻繁跳閘 40。

6.2 電動汽車（EV）充電樁：IT系統與絕緣監測

直流快充樁通常采用隔離型DC-DC變換器。

IT接地系統： 充電樁的直流輸出側通常采用IT接地系統（不接地系統），即直流正負極均不直接對地連接。這是為了保證在發生單點接地故障時，系統仍能安全運行且不會產生巨大的短路電流。

絕緣監測（IMD）： 系統必須配備絕緣監測儀（IMD）來實時檢測直流母線對機殼地（PE）的阻抗。SiC的高頻共模噪聲會干擾IMD的測量。

Y電容的接地設計： 為了濾除SiC產生的高頻共模噪聲，需要在直流母線和PE之間跨接Y電容。然而，Y電容的容量受到嚴格限制，過大的電容會降低系統對地阻抗，導致IMD誤報警。設計時必須在EMI抑制（需要大電容）和絕緣監測（需要小電容）之間取得平衡，通常采用多級共模扼流圈來增加高頻阻抗，從而允許使用較小的Y電容 。

7. 接地系統的測試與驗證技術

對于SiC系統，僅僅設計接地是不夠的，必須通過嚴苛的測試來驗證其有效性。

7.1 雙脈沖測試（Double Pulse Test, DPT）

基本半導體在其L3和ED3模塊的文檔中均提到了雙脈沖測試 。這是評估SiC器件動態特性和接地回路寄生參數的標準方法。

地彈測量： 在DPT測試中，使用高帶寬、高共模抑制比的光隔離探頭測量低側開關源極與驅動地之間的電壓差。任何顯著的震蕩都表明功率地與驅動地之間的解耦不足或公共阻抗過大 。

雜散電感提取： 通過分析關斷電壓尖峰（Vpeak?=VDC?+Lσ??di/dt）和震蕩頻率，可以反推回路的雜散電感。L3模塊的測試旨在驗證其內部低電感設計是否能滿足極高di/dt的需求 。

7.2 共模電流與EMI測試

使用LISN（線性阻抗穩定網絡）和電流探頭測量電源線上的傳導干擾。特別是對于EV組件，需符合CISPR 25標準。通過對比接地優化前后的頻譜，可以直觀地看到接地回路面積減小對高頻噪聲的抑制效果 。

8. 結論與展望

SiC功率器件的應用不僅是半導體材料的升級，更是對電力電子系統設計哲學的重塑。傳統的“地”在納秒級的開關速度下已不復存在，取而代之的是復雜的電磁場分布和傳輸線網絡。

本研究表明，構建一個適應SiC的魯棒接地系統，需要從以下幾個維度進行協同設計：

器件層級： 必須選用帶有開爾文源極的封裝（如TO-247-4），從源頭上切斷功率回路對驅動回路的公共阻抗耦合。

模塊層級： 利用Si3?N4? AMB基板和疊層母排技術，通過互感抵消最小化內部回路電感，并控制對散熱器的寄生電容。

驅動層級： 采用高CMTI的隔離驅動芯片，并實施緊湊的米勒鉗位布線，確保在劇烈的地電位波動中信號的完整性。

系統層級： 根據應用（光伏、EV充電）選擇正確的接地架構（如IT系統、虛擬中性點接地），并合理配置Y電容與共模電感，在EMI抑制與漏電流安全標準之間尋找平衡。

隨著SiC技術向更高電壓（3.3 kV+）和更高頻率演進，未來的接地系統將更加依賴于集成化的封裝技術（如將驅動器集成進模塊內部）和有源EMI濾波技術，以應對日益嚴峻的電磁兼容挑戰。

9. 數據表格與參數對比

為了直觀展示不同封裝和材料對接地及電氣性能的影響，整理基本半導體產品數據如下：

表 1: 陶瓷基板材料性能對比 (影響對地寄生電容與可靠性)

表 2: 基本半導體L3封裝SiC模塊拓?fù)渑c特性

表 3: SiC驅動中的關鍵保護功能
