人形機器人的精準抓取、復雜揮動等靈巧動作，離不開左手臂通訊線的極致穩定傳輸。電子谷定制機器人左臂通訊線束——專為人形機器人量身打造，融合高密度鎖緊技術與雙層屏蔽設計，在強干擾、高頻運動場景中保持信號零失真。今天為大家拆解其核心創新與場景適配優勢，為何電子谷線束能成為機器人手臂連接的優選方案。

01

三大技術突破

破解機器人運動傳輸核心痛點

人形機器人手臂存在高頻擺動、強電磁干擾、空間緊湊的應用特征，普通工業線束難以兼顧穩定性與適配性。手通訊線束通過針對性技術創新，實現全場景精準覆蓋。

01

強干擾環境信號保真/ DZGU /

機器人肩部至肘部關節附近伺服電機工作時產生的電磁干擾（EMI）易侵入通訊鏈路。電子谷定制線束采用“鋁箔麥拉+鋁鎂絲編織網”雙重屏蔽結構：

內層鋁箔麥拉覆蓋率超98%，高效阻斷100MHz-1GHz高頻干擾；外層鋁鎂絲編織網屏蔽率≥65%，有效衰減50Hz-100MHz低頻干擾，同時增強機械防護性能。

線纜選用UL標準雙絞結構，絞距精準控制在12mm，搭配低介電常數PE絕緣層，實現阻抗精準校準，匹配Profinet、EtherCAT等工業以太網要求，1Gbps傳輸時信號衰減≤3%，誤碼率≤10??，保障指令與反饋信號同步傳輸。

02

微間距鎖緊連接器/DZGU /

電子谷團隊采用定制化連接器組合，以滿足末端執行器空間限制與防松脫需求。在連接方案中，電子谷根據不同接口設計適配連接器：

例如，末端執行器端采用1.25mm的微間距外鎖連接器，較傳統間距節省60%安裝空間，可在直徑≤30mm空間內實現8路以上通訊通道集成；SecureLocking安全鎖定裝置縱向抗拉強度達標，高頻振動環境下100萬次擺動無松脫。

控制主板端則搭配8P水晶頭，支持多規格接線配置，鍍金銅針鍍層≥0.8μm，接觸電阻≤5mΩ，插拔壽命超工業級500次標準，滿足機器人全生命周期維護需求。

03

保障極限環境與長壽命/ DZGU /

電子谷定制手臂連接線束通過材料選型與結構優化，提升環境適應性與耐用性：

耐溫方面，線纜護套為阻燃改性PUR材質，連接器外殼為PA66+玻纖復合材料，密封件為氟橡膠，操作溫度覆蓋-40℃~105℃，通過VW-1與FT1燃燒測試，適配極端溫差場景。

機械強度方面，線纜內置凱夫拉纖維抗拉層，引張強度達標；導線采用多股超細鍍錫銅絲絞合，彎曲半徑≤10mm，耐彎曲壽命超500萬次，滿足關節百萬次往復運動需求。

場景深度適配

三大核心位置，貫穿左手臂運動控制鏈路

電子谷這款通訊線束并非通用型線束，而是針對人形機器人手臂的核心連接節點量身定制，實現“指令下發-信號反饋-總線接入”的全鏈路覆蓋：

01

肩部至肘部運動關節

該位置是手臂運動頻率最高的區域（關節屈伸頻率可達每秒10次），同時聚集伺服電機、角度傳感器等強干擾源與敏感元件。電子谷定制的雙絞屏蔽線纜，通過精準阻抗與雙重屏蔽，實現運動控制模塊對驅動電機的高速指令傳輸（響應延遲≤1μs），同時穩定反饋角度傳感器、扭矩傳感器的實時數據，確保關節擺動的角度誤差≤±0.1°，讓機器人的揮臂、抬臂動作流暢精準。

02

末端執行器（靈巧手）

靈巧手需實現手指開合、抓取力度控制等精細化操作，內部集成觸覺傳感器、微型電機等多個部件，需同時傳輸電源、控制、反饋三類信號。電子谷1.25mm間距連接器可在狹小空間內實現多路信號的集成傳輸，安全鎖定裝置防止抓取重物時的振動松脫，保障靈巧手對輕薄物體、精密零件的穩定抓取，抓取成功率提升至99.8%以上。

03

控制電路主板接口

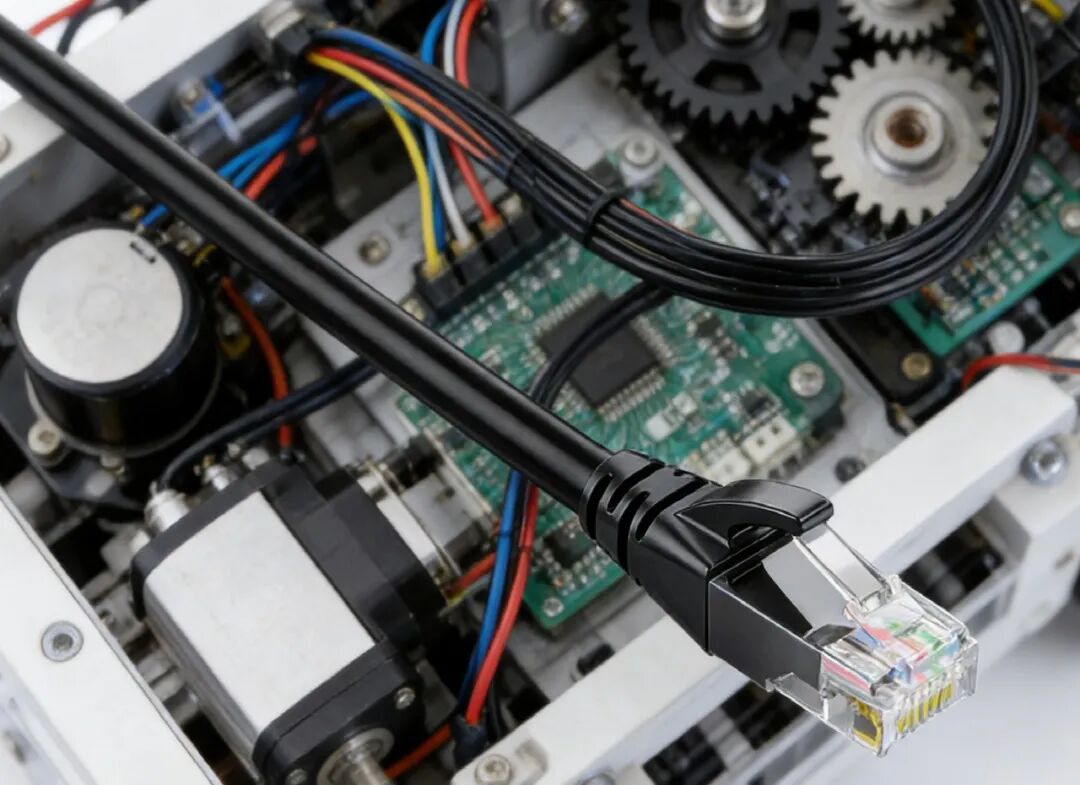

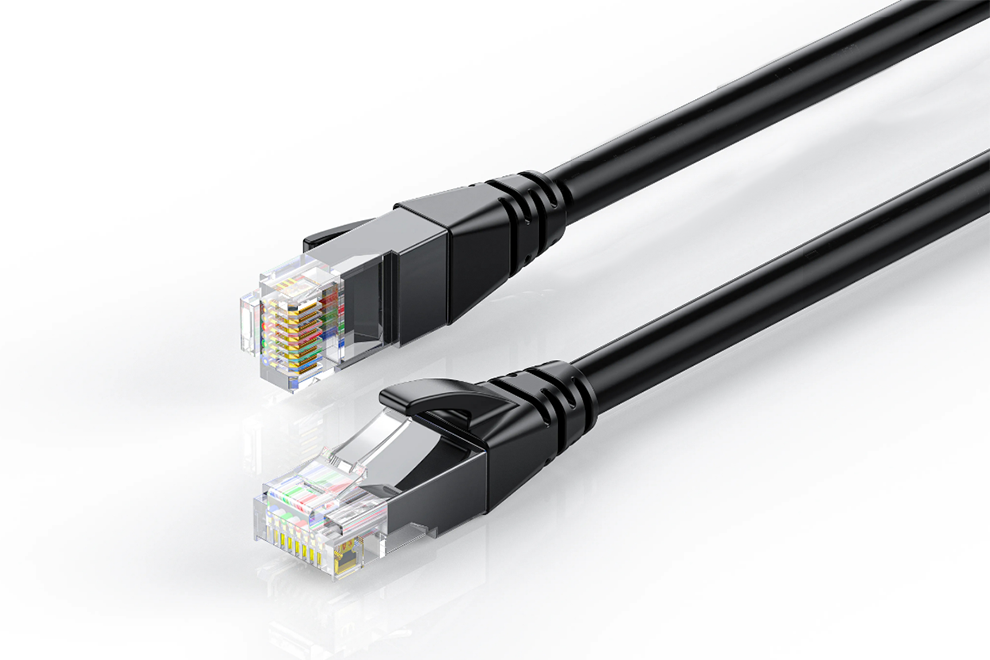

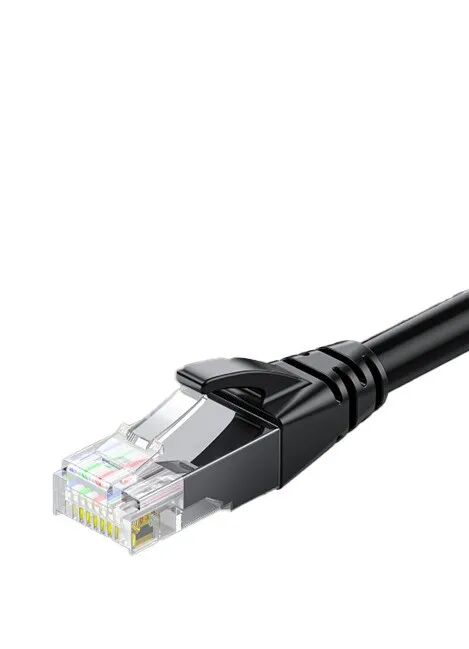

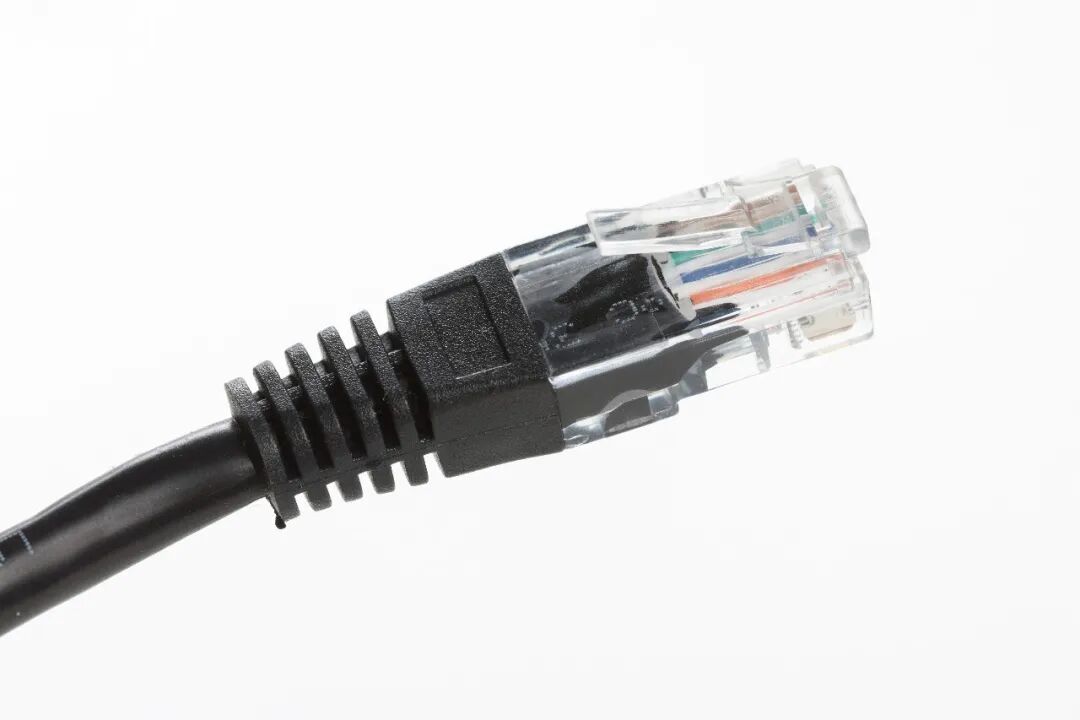

手臂的所有信號最終需通過該接口接入機器人主控總線，要求通訊鏈路的標準化與可靠性。電子谷團隊設計的8P水晶頭接口符合RJ45物理層標準，可無縫適配Profinet、Modbus等主流工業通訊協議，無需額外轉接，降低系統集成復雜度。

讓連接更簡單

電子谷手通訊線束以雙重屏蔽、微間距鎖緊、寬溫高耐久三大核心設計，精準解決人形機器人左手臂的信號傳輸痛點。其卓越的抗干擾能力、緊湊抗震結構與高耐用性，不僅能提升機器人運動控制精度，更能有效降低設備運維成本，適配實驗室、工業車間等多場景的復雜使用要求。
