01背景

1.1戶用光儲發展現狀

在“雙碳”目標驅動下，戶用光儲一體化系統加速從“可選消費”向“剛需配置”轉型，全球及國內市場均呈現高速增長態勢，家庭用戶對能源自主、削峰填谷的需求日益凸顯，系統正朝著智能化、模塊化方向迭代。而防逆流作為戶用光儲系統安全合規運行的關鍵環節，直接關系電網穩定與設備壽命——電能反向流入電網易引發電壓波動、設備損壞等風險，還可能導致用戶面臨罰款、停機整改等后果。

1.2政策背景

政策層面已形成明確規，GB/T 43526-2023 《用戶側電化學儲能系統接入配電網技術規定》中規定：采用不允許向電網倒送電方式的用戶側電化學儲能系統，公共連接點應具備逆向功率保護功能。

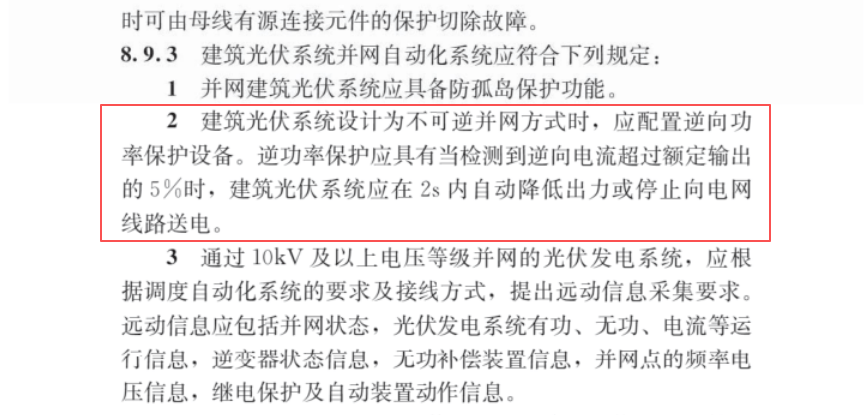

GB/T 51368-2019 《建筑光伏系統應用技術標準》中規定：建筑光伏系統設計為不可逆并網方式時，應配置逆向功率保護設備。逆功率保護應具有當檢測到逆向電流超過額定輸出的5%時，建筑光伏系統應在2S內自動降低出力或停止向電網線路送電。

02ADL200M/ADL400M系列防逆流電表

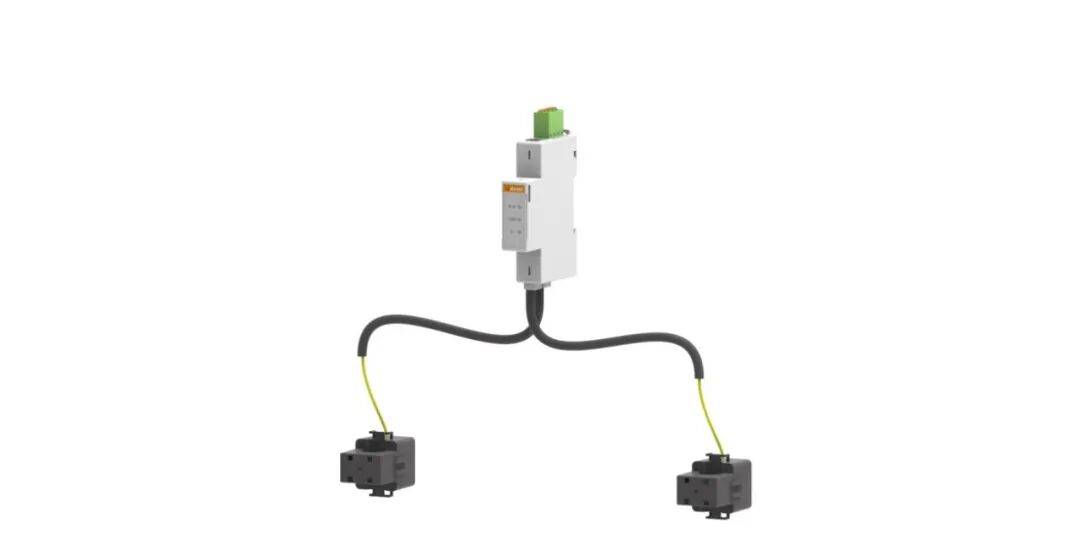

針對戶用光儲系統的防逆流合規要求，安科瑞研發出ADL200M/ADL400M系列防逆流電表，可以輕松應對防逆流要求。

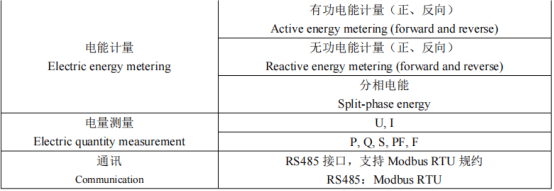

ADL200M/ADL400M電表主要功能

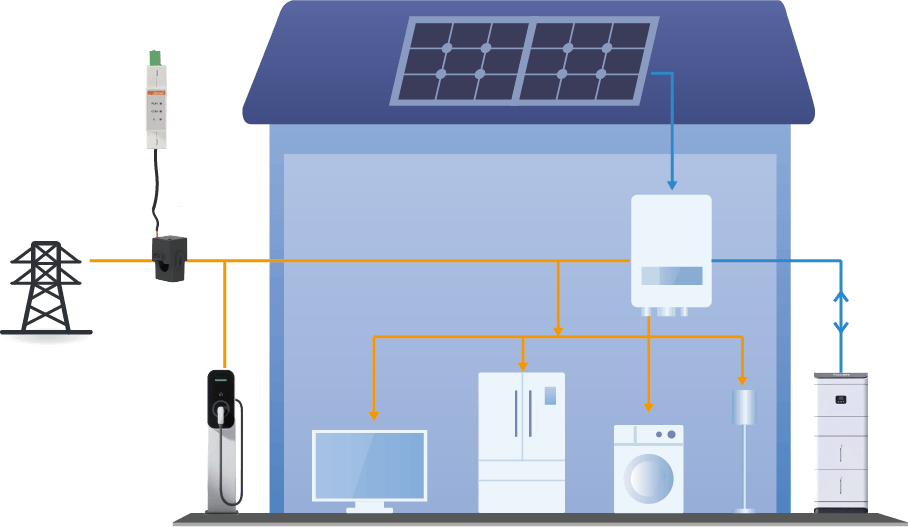

該電表部署于家庭市電接入端，功率測量數據的刷新周期可低至50毫秒，能快速捕捉電能逆流現象。一旦檢測到反向功率，設備可即時與逆變器建立聯動，動態調節其輸出功率，從而實現防逆流閉環控制，有效杜絕電能反向輸送至電網，既保障了公共電網運行安全，也確保用戶用電符合相關規范。

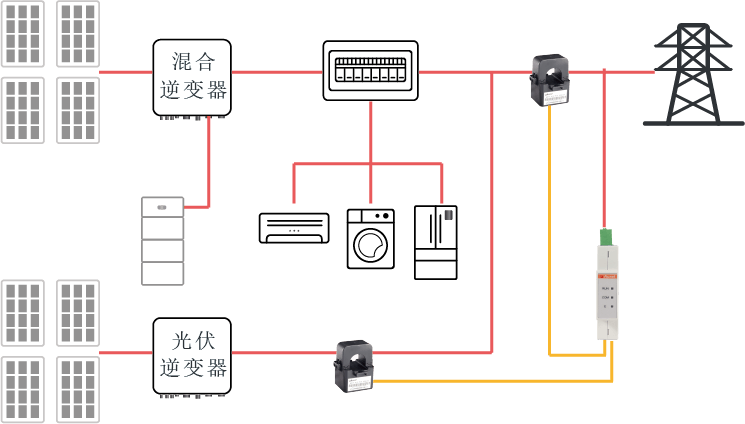

針對家庭已搭載一套光伏供電系統、需新增光儲設備的場景，此電表支持雙路獨立測量功能。其中一路保持防逆流監測的核心作用，另一路則可專門用于實時監測原有光伏系統的發電量、發電效率等關鍵數據，無需額外增設監測設備，實現新舊系統的協同管控。

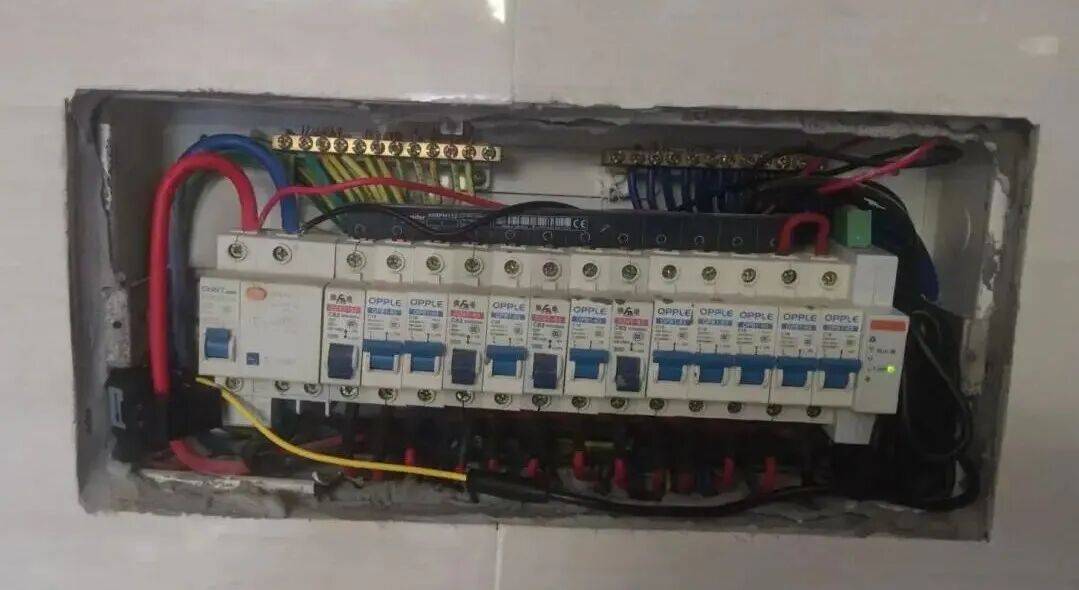

考慮到家庭內部配電區域空間緊湊的現實需求，電表采用1P（18毫米）超薄尺寸設計，可靈活適配大多數家庭的配電箱安裝環境，無需額外占用空間。同時，若安裝過程中出現電壓采樣線與電流互感器相序接錯的情況，無需人工拆解重新接線，電表內置相序調整功能，通過軟件參數設置即可完成相序修正，大幅提升安裝容錯率與施工效率，降低人工調試成本。

03結語

戶用光儲系統的廣泛應用，推動家庭角色從單純的能源消耗者，逐步向“消費+生產”雙重屬性的能源產銷體轉變，而智能交流電表正是支撐這一轉型的關鍵核心部件。安科瑞ADL200M/ADL400M防逆流電能表，不僅能優化戶儲系統的能源調配效率、提升用戶經濟收益，更能憑借準確管控與合規適配能力，為家庭光儲設備安全穩定運行筑牢合規防線。
