引言：光伏系統的電壓穩定性挑戰

隨著全球能源轉型加速，光伏發電系統正從輔助能源向主力能源角色轉變。然而，光伏發電固有的間歇性和波動性給電網和負載設備帶來了嚴峻的電壓穩定性挑戰。穩壓器作為電能質量管理的核心設備，在光伏系統中扮演著不可或缺的角色。本文將深入探討穩壓器在光伏領域的應用原理、技術選型和工程實踐要點。

一、光伏系統電壓問題的根源分析

1.1 光伏發電的固有特性

日照強度波動：云層遮擋、晝夜交替導致的功率突變

溫度效應：光伏組件溫度系數（-0.3% ~ -0.5%/℃）對輸出電壓的影響

陰影效應：局部陰影引發的“熱斑”和輸出特性變化

逆變器切換瞬態：并網/離網切換時的電壓沖擊

1.2 典型電壓問題表現

text

復制

下載

上午9-11點：光照增強 → 電壓上升5-10% 午后云層過境：功率驟降 → 電壓瞬時跌落15-20% 傍晚切換：并網轉離網 → 電壓波動±10% 夜間儲能供電：電池放電末期 → 電壓逐漸下降

二、穩壓器在光伏系統中的關鍵作用

2.1 直流側穩壓（光伏陣列輸出端）

應用場景：離網系統、直流微網、光伏直驅設備

MPPT協調穩壓：在最大功率點跟蹤與電壓穩定間尋優平衡

蓄電池充電管理：防止過充/過放，延長電池壽命

直流負載保護：為敏感直流設備提供穩定工作電壓

2.2 交流側穩壓（逆變器輸出端）

應用場景：并網系統、混合供電系統

并網點電壓調節：滿足電網接入規范（如GB/T 19964）

本地負載供電質量：確保關鍵設備穩定運行

多源協調：光伏、儲能、市電/柴油發電機協同穩壓

2.3 特殊功能擴展

防逆流控制：防止向過壓電網反送電

無功補償：通過電壓調節間接提供無功支持

諧波抑制：部分先進穩壓器集成濾波功能

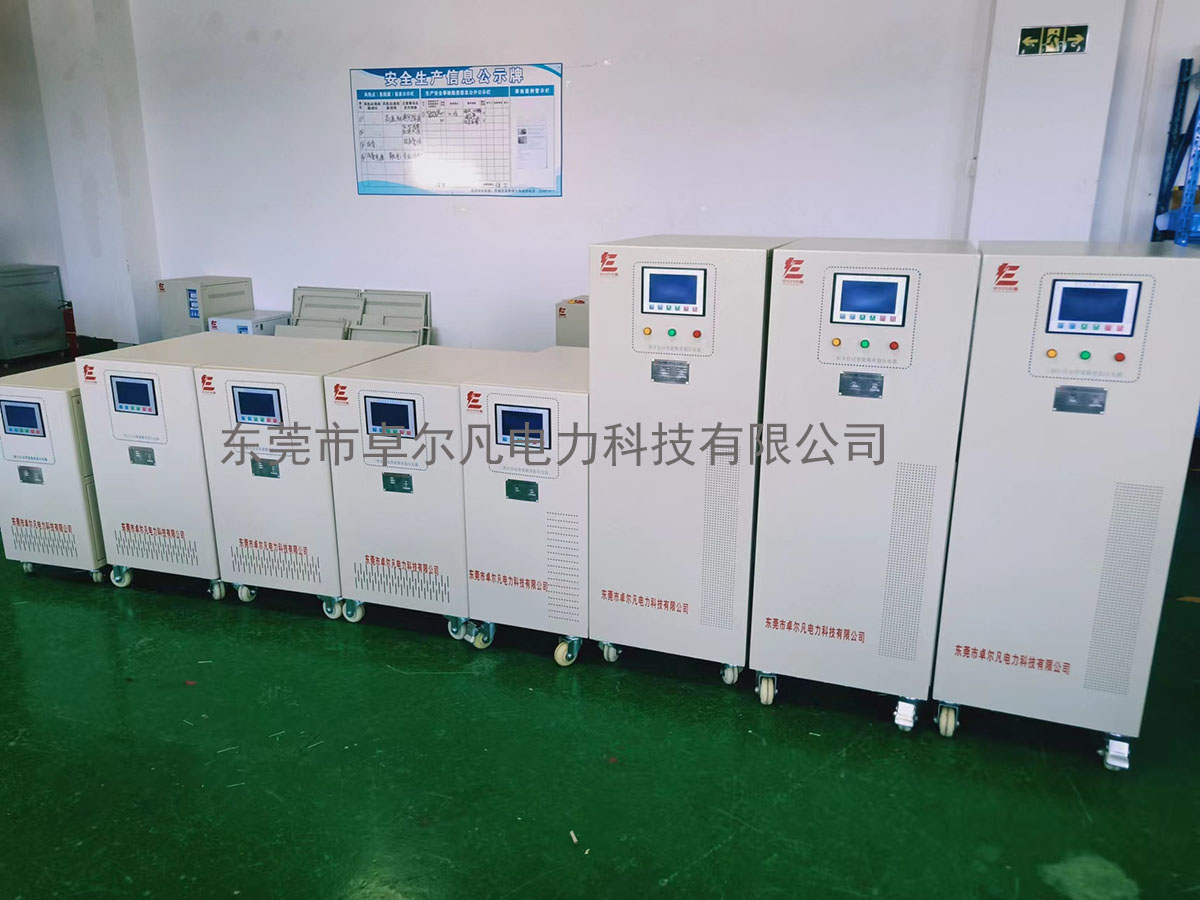

三、光伏專用穩壓器技術選型指南

3.1 技術參數匹配矩陣

3.2 容量計算原則

交流側容量公式：

text

復制

下載

P_stabilizer = P_pv × K1 × K2 × K3 其中： P_pv：光伏系統額定功率 K1：同時系數（0.7-0.9） K2：電壓波動系數（1.1-1.3） K3：預留裕度（1.2-1.5）

示例：100kW光伏系統，工商業應用

text

復制

下載

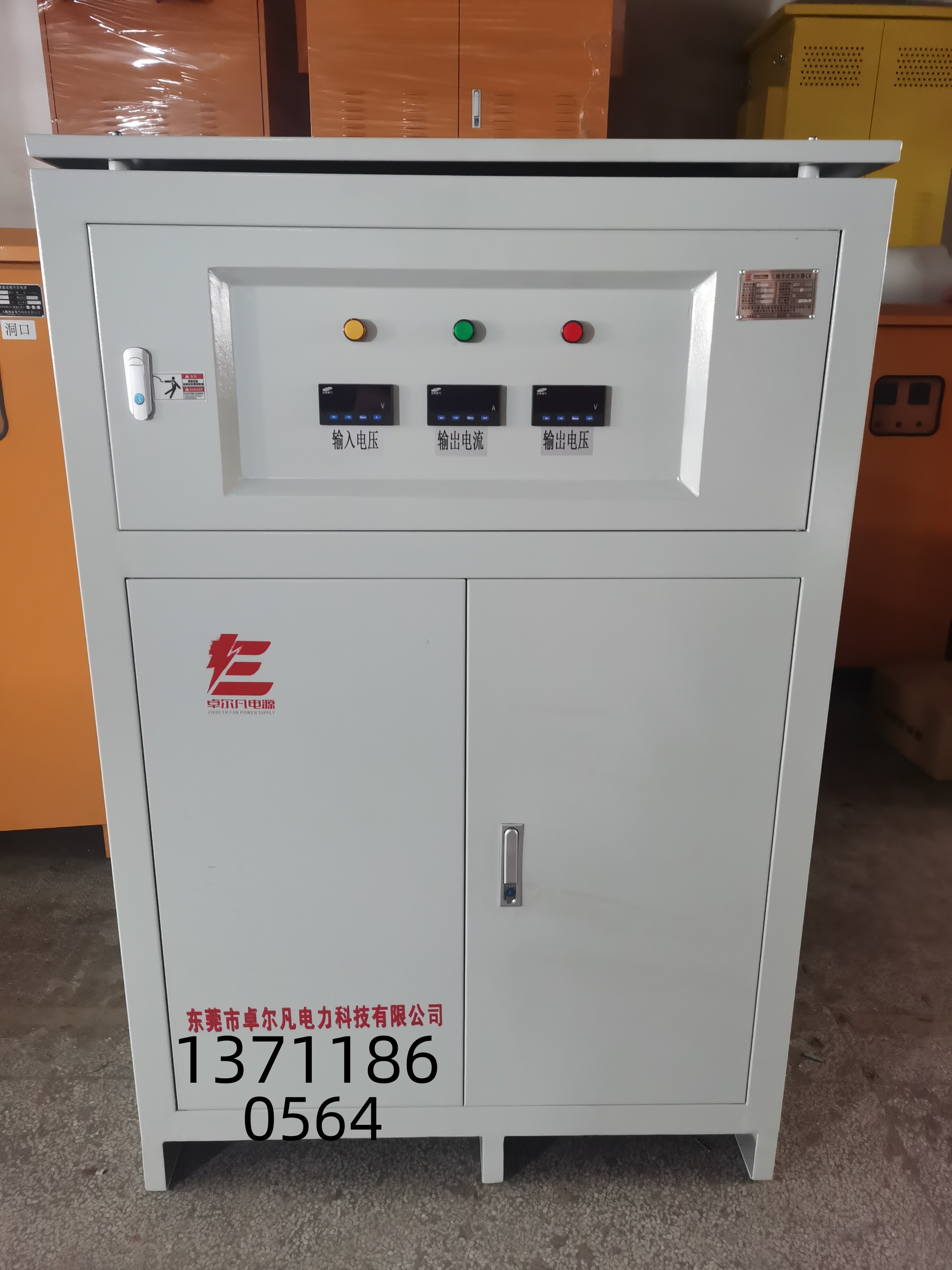

P_stabilizer = 100 × 0.8 × 1.2 × 1.3 ≈ 125kVA 推薦選擇：150kVA無觸點穩壓器

3.3 拓?fù)浣Y(jié)構選擇

自耦調壓式：適用于電壓波動較?。ā?5%以內）場景

隔離式：需要電氣隔離、防雷擊的嚴苛環境

雙向Buck-Boost：直流側應用，支持寬電壓范圍

多級級聯式：超高精度要求的科研或醫療設施

四、工程實施關鍵要點

4.1 系統集成方案

text

復制

下載

典型光伏+穩壓系統架構： 光伏陣列 → DC/DC穩壓 → 儲能電池 ↓ 逆變器 → AC穩壓器 → 關鍵負載 ↘ 并網開關 → 電網

4.2 安裝配置規范

位置選擇原則：

盡量靠近負載或并網點

避免與逆變器強電磁干擾

保證充足散熱空間（前后≥0.5m）

接線注意事項：

plaintext

復制

下載

1. 直流側：注意極性，配置防反二極管 2. 交流側：三相平衡布線，零線足夠截面 3. 接地：單獨接地線，接地電阻<4Ω 4. 通信線：屏蔽雙絞線，遠離功率線纜

4.3 保護協調配置

過壓保護：設置值高于穩壓范圍上限5-10%

欠壓保護：與逆變器低電壓穿越協調

防孤島保護：與逆變器保護時間級差配合

溫度保護：環境溫度監測，提前降額運行

五、實際案例分析

5.1 案例一：偏遠地區離網光伏系統

問題：光伏直接供電，夜間電壓下降導致醫療設備停機
解決方案：直流側增加雙向DC穩壓器+儲能協調控制
效果：電壓穩定在220V±2%，設備正常運行，電池壽命延長30%

5.2 案例二：工廠屋頂光伏并網系統

問題：午間光伏出力大，廠區末端電壓超標
解決方案：在變壓器低壓側安裝三相無觸點穩壓器
效果：并網點電壓控制在230V±1.5%，功率因數從0.8提升至0.95

5.3 案例三：光伏水泵系統

問題：日照變化引起水泵電機頻繁啟停
解決方案：光伏專用寬輸入穩壓器+軟啟動控制
效果：電機啟動電流降低60%，日提水量增加15%

六、運維管理與故障診斷

6.1 日常監測項目

6.2 常見故障排查

plaintext

復制

下載

故障現象：輸出電壓不穩 排查流程： 1. 檢測輸入電壓是否超范圍 2. 檢查負載是否突變或短路 3. 檢測控制板供電是否正常 4. 檢查反饋采樣電路 5. 檢測功率器件是否損壞 故障現象：穩壓器頻繁保護 排查流程： 1. 檢查環境溫度是否過高 2. 檢測散熱風扇是否正常 3. 檢查過壓/欠壓保護設置 4. 檢測是否有機柜共振

6.3 預防性維護計劃

月度：清潔濾網，檢查接線端子

季度：測試保護功能，校準電壓表

年度：內部除塵，更換老化電容

每三年：全面檢修，更換碳刷（伺服式）

七、技術發展趨勢

7.1 智能化升級

AI預測控制：基于天氣預報的光伏出力預測前饋控制

數字孿生技術：虛擬調試和性能預測

自適應算法：根據運行數據自動優化控制參數

7.2 功率半導體革新

SiC MOSFET應用：開關頻率提升至100kHz以上

集成化設計：將穩壓、濾波、保護功能單片集成

雙向拓?fù)?/strong>：支持V2G（車輛到電網）應用
