前言：部署意義與應用場景

1.1 Qwen-2-5-VL與BM1684X的組合

行業意義：

• ? 邊緣AI革命：大模型從云端下沉到邊緣設備是當前AI發展的關鍵趨勢。根據ABI Research數據，到2026年，75%的企業數據將在邊緣處理
• ? 成本效益：相比云端部署，邊緣部署可降低80%的長期運營成本（IDC 2023報告）
• ? 隱私安全：醫療、金融等敏感數據無需上傳云端，滿足GDPR等合規要求

典型應用場景：

1.2 BM1684X的獨特優勢

硬件特性：

• ? 32TOPS INT8算力，特別適合Transformer架構的量化部署
• ? 獨特的內存訪問模式（Twin/Quadruplets Interleave）優化大模型參數吞吐
• ? 專用DQ/RQ加速指令，提升量化模型執行效率

一、深度環境配置指南

1.1 系統燒錄

為了讓BM1684X開發板順利啟動，我們需要將Ubuntu 20.04系統鏡像燒錄到TF卡中，使其作為啟動介質。

選擇TF卡作為啟動方式，主要有以下幾點考慮：

• ? BM1684X開發板通常不預裝操作系統，需要用戶自行安裝；
• ? 與直接燒寫到eMMC相比，使用TF卡啟動更為安全，能有效避免因操作失誤導致的設備損壞；
• ? TF卡便于系統遷移和備份，提高開發靈活性。

燒錄方法：使用 balenaEtcher 等工具，將系統鏡像寫入TF卡。完成后，將TF卡插入開發板的TF卡槽即可啟動。

# 在Linux主機操作（示例）# 步驟1：插入TF卡，確認設備節點（通常為/dev/sdX）lsblk

# 步驟2：下載系統鏡像（以V24.04.01為例）

wgethttps://sophon-file.sophon.cn/sophon-prod-s3/drive/24/04/01/sophon-img-ubuntu20.04-arm64-20240401.img.gz

# 步驟3：解壓并燒錄（注意替換sdX為實際設備）

gunzipsophon-img-ubuntu20.04-arm64-20240401.img.gzsudodd if=sophon-img-ubuntu20.04-arm64-20240401.img of=/dev/sdX bs=4M status=progresssync

“關鍵注意：

• ? 使用sync命令確保寫入完成
• ? 推薦使用Class 10及以上速度的TF卡
• ? 首次啟動后執行resize2fs /dev/mmcblk0p1擴展根分區”

1.2 Python環境配置

目的：創建專用的 Python 3.10 虛擬環境，并安裝基礎依賴。

原因：

• ? Qwen-2-5-VL 依賴特定版本的 Python 庫；
• ? 虛擬環境可避免與系統 Python 沖突；
• ? Python 3.10 在類型提示和性能優化方面表現更優，適合 AI 應用開發。

操作步驟：

# 步驟1：安裝Python 3.10sudo apt install -y python3.10 python3.10-venv

# 步驟2：創建虛擬環境（在/data分區保證足夠空間）

python3.10-m venv /data/qwen_env --system-site-packages

# 步驟3：激活環境并升級

pipsource /data/qwen_env/bin/activatepython-m pip install --upgrade pip

# 步驟4：安裝核心依賴（使用清華鏡像加速）

pipconfig set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple

pipinstall torch==2.1.0torchvision==0.16.0--extra-index-url https://download.pytorch.org/whl/cu118

典型問題排查：

• ? 若遇到GLIBC_2.32 not found錯誤，需更新系統：sudo apt upgrade libc6
• ? 內存不足時添加交換空間：

sudofallocate -l 8G /swapfile

sudochmod600 /swapfile

sudomkswap /swapfile

sudoswapon /swapfile

二、模型部署深度解析

2.1 模型獲取與轉換

目的：

獲取 Qwen-2-5-VL 模型（BM1684X 專用格式），可選擇下載已編譯模型或手動轉換原始模型。

原因：

• ? 預編譯 .bmodel 文件已針對 BM1684X 的指令集進行優化，開箱即用；
• ? 原始 PyTorch 模型需要經過量化與編譯，才能在 TPU 上高效運行；
• ? 若需使用自定義模型，需掌握完整的模型轉換流程，便于遷移和調試。

操作步驟：

# 方案A：直接下載預編譯模型（推薦）

wgethttps://example.com/qwen2_5-vl_bm1684x_int4_seq1024.bmodel -O /data/models/qwen_vl.bmodel

# 方案B：從PyTorch模型轉換（需TPU-MLIR工具鏈）

tpu_mlir--model qwen_vl.onnx\

--input_shape"1,3,448,448"\

--input_type float32\

--output_type int8\

--calibration_dataset ./cali_images/\

--quantize\

--processor bm1684x\

--output qwen_vl_int8.bmodel

轉換原理：

1. 1. 圖優化：合并冗余算子，將PyTorch算子映射為TPU原生算子
2. 2. 量化校準：使用校準數據集統計激活值分布，確定最優量化參數
3. 3. 指令生成：根據BM1684X的SIMD架構生成高效機器碼

2.2 內存優化配置（3W詳解）

目的：調整BM1684X的內存訪問模式以適應大模型需求。

原因：

• ? 默認內存模式可能造成帶寬瓶頸
• ? 不同場景需要不同的內存訪問策略：
• ? 視頻分析：需要獨立帶寬給視頻編解碼? 純推理任務：需要最大化內存吞吐

操作步驟：

#查看當前模式cat/proc/sophon/mem_mode

#模式切換（需要root權限）

# 模式0：獨立通道（調試用）echo0 > /proc/sophon/mem_mode

#模式1：雙通道交叉（視頻+AI場景）echo1 > /proc/sophon/mem_mode

#模式2：四通道全交叉（純AI推理）echo2 > /proc/sophon/mem_mode &&sync

性能對比數據：

三、實戰：智能安防部署案例

3.1 場景需求

某工廠需要實時監測以下情況：

• ? 人員是否佩戴安全帽
• ? 設備操作是否符合規程
• ? 危險區域闖入檢測

3.2 部署方案

importcv2from

qwen_vl_wrapperimportQwenVL

# 初始化

model = QwenVL(

bmodel_path="/data/models/qwen_vl.bmodel",

tokenizer_path="./tokenizer",

dev_id=0

)

# 視頻分析循環

cap = cv2.VideoCapture("rtsp://factory_cam1")

whileTrue:

ret, frame = cap.read()

ifnotret:break# 多問題并行分析

queries = [

"圖中是否有未戴安全帽的人員？",

"是否有人員在危險區域內？",

"設備操作桿是否在正確位置？" ]

results = model.batch_predict(frame, queries)

# 報警邏輯for q, ans in zip(queries, results):

if"是"inans:

trigger_alert(q, frame)

3.3 性能優化技巧

• 1.幀采樣：對高幀率視頻每3幀處理1次
• 2.區域聚焦：只對ROI區域進行高分辨率分析
• 3.結果緩存：對靜態場景復用之前的分析結果

四、進階調試技巧

4.1 性能分析工具

# 查看TPU利用率

bm_top

# 詳細性能分析（需SDK工具）

bm_profile --cmd"python demo.py"--output profile.json

# 內存使用分析

bm_memcheck --tool=valgrind python demo.py

4.2 典型錯誤處理

錯誤1：TPU timeout error

• ? 原因：?jiǎn)未瓮评沓^硬件時限
• ? 解決：減小輸入尺寸或拆分模型

錯誤2：Memory allocation failed

• ? 原因：內存碎片化
• ? 解決：重啟TPU服務

sudosystemctl restart bm-sophon

錯誤3：Quantization range error

• ? 原因：輸入數據超出校準范圍
• ? 解決：添加輸入歸一化：

input_tensor= (input_tensor -127.5) /128.0 # 適配INT8量化

五、Qwen-2.5-VL使用驗證

使用方式

# 視頻識別 python3 qwen2_5_vl.py--vision_inputs="[{"type":"video_url","video_url":{"url":"../datasets/videos/carvana_video.mp4"},"resized_height":420,"resized_width":630,"nframes":2}]" # 圖片識別 python3 qwen2_5_vl.py--vision_inputs="[{"type":"image_url","image_url":{"url":"../datasets/images/panda.jpg"},"max_side":420}]" # 同時 python3 qwen2_5_vl.py--vision_inputs="[{"type":"video_url","video_url":{"url":"../datasets/videos/carvana_video.mp4"},"resized_height":420,"resized_width":630,"nframes":2},{"type":"image_url","image_url":{"url":"../datasets/images/panda.jpg"},"max_side":840}]" # 純文本對話 python3 qwen2_5_vl.py--vision_inputs=""

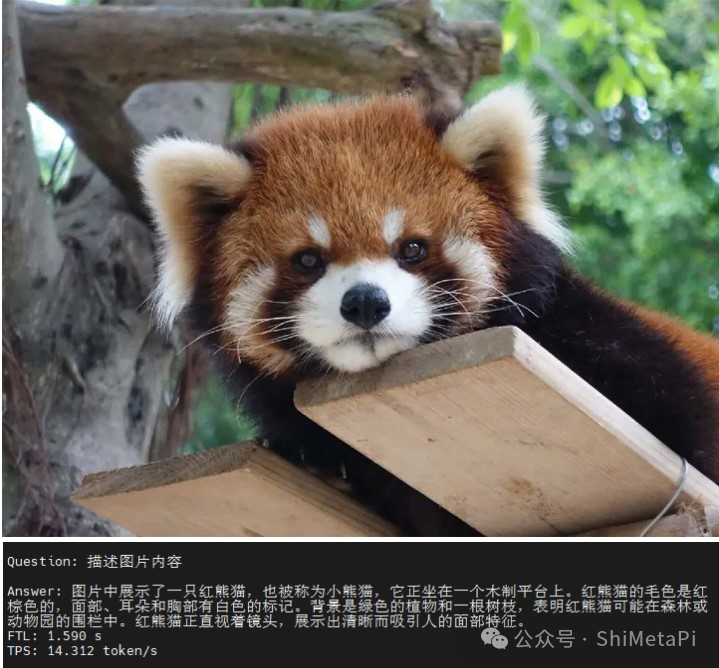

使用效果

六、擴展應用開發

6.1 多模型流水線

6.2 與業務系統集成

fromflaskimportFlask, request

importnumpyasnp

app = Flask(__name__)

model = load_model()

@app.route('/analyze', methods=['POST'])def analyze():

img = np.frombuffer(request.files['image'].read(), np.uint8)

question = request.form['question']

result = model.predict(img, question)

return{'answer': result}

if__name__ =='__main__':

app.run(host='0.0.0.0', port=5000)

總結

本指南不僅提供了step-by-step的技術實現，更揭示了邊緣部署多模態大模型的技術本質與商業價值。通過理解每個操作背后的原理和實現方法，開發者可以靈活應對各種工業場景的定制化需求。
